48m简支箱梁梁体设计CAD图纸24张（双向预应力）

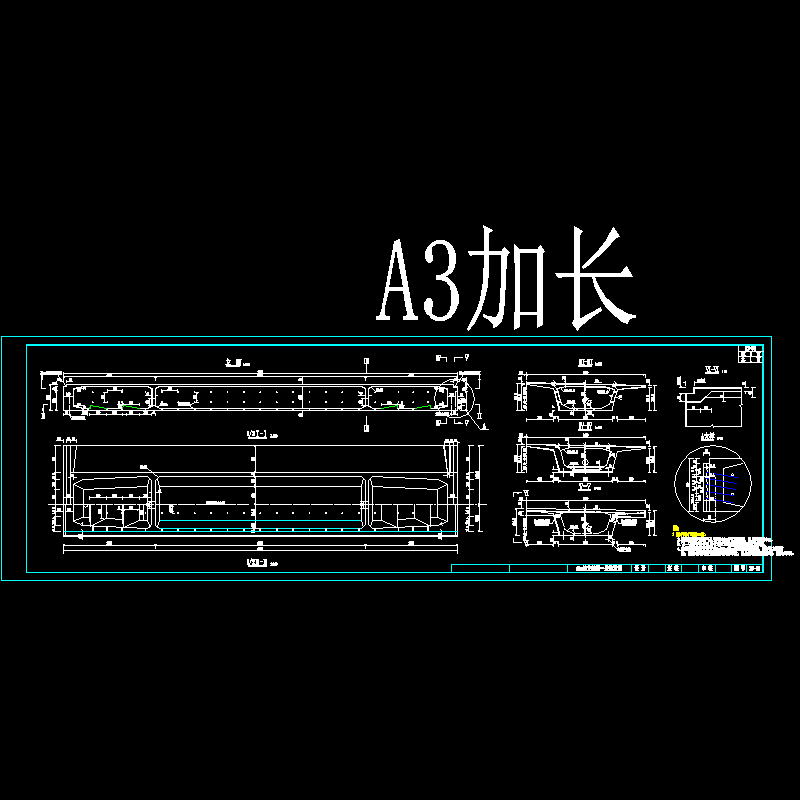

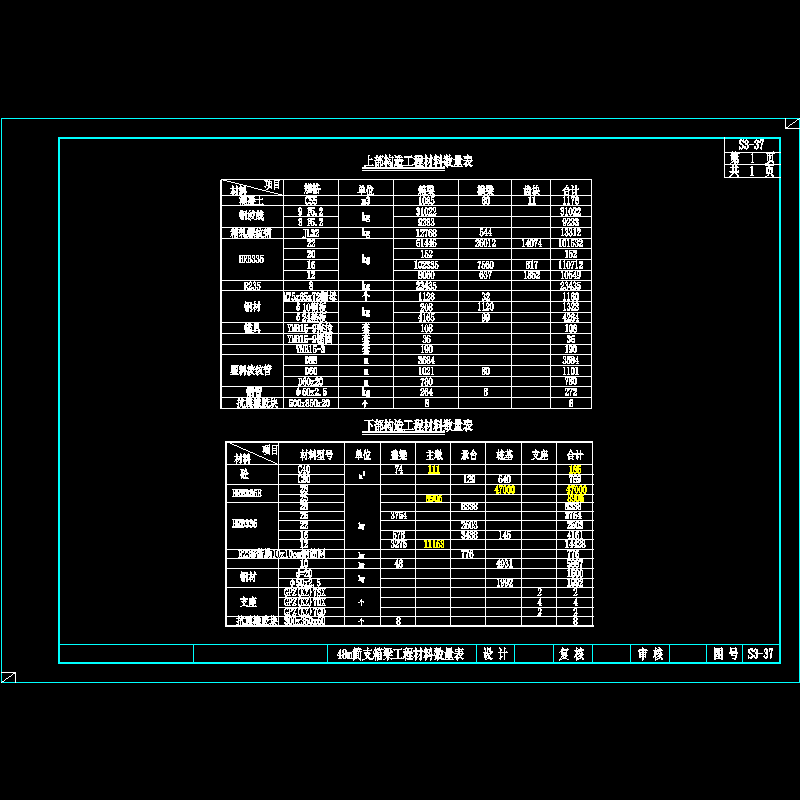

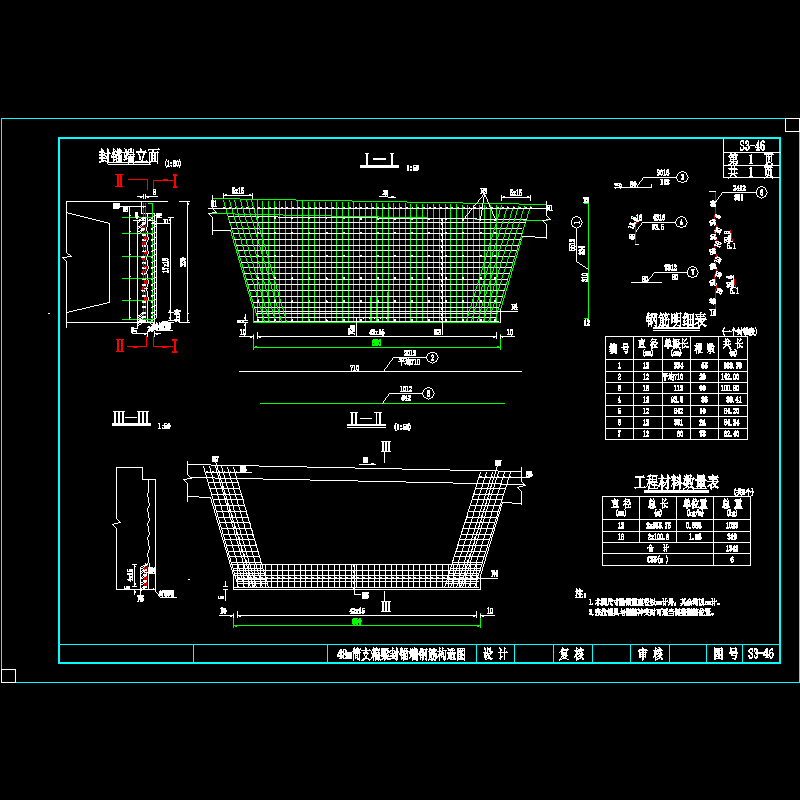

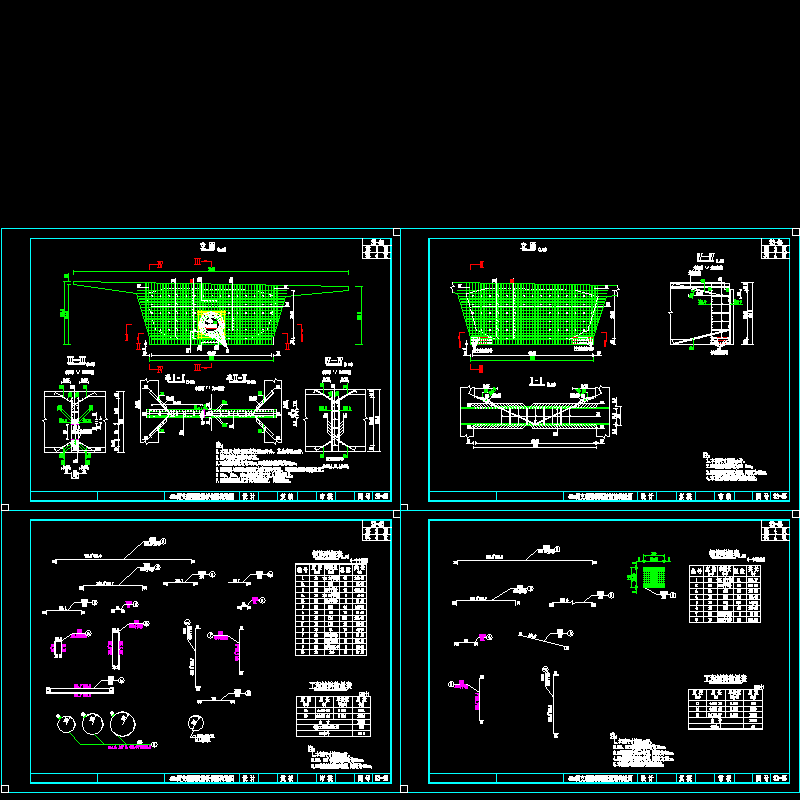

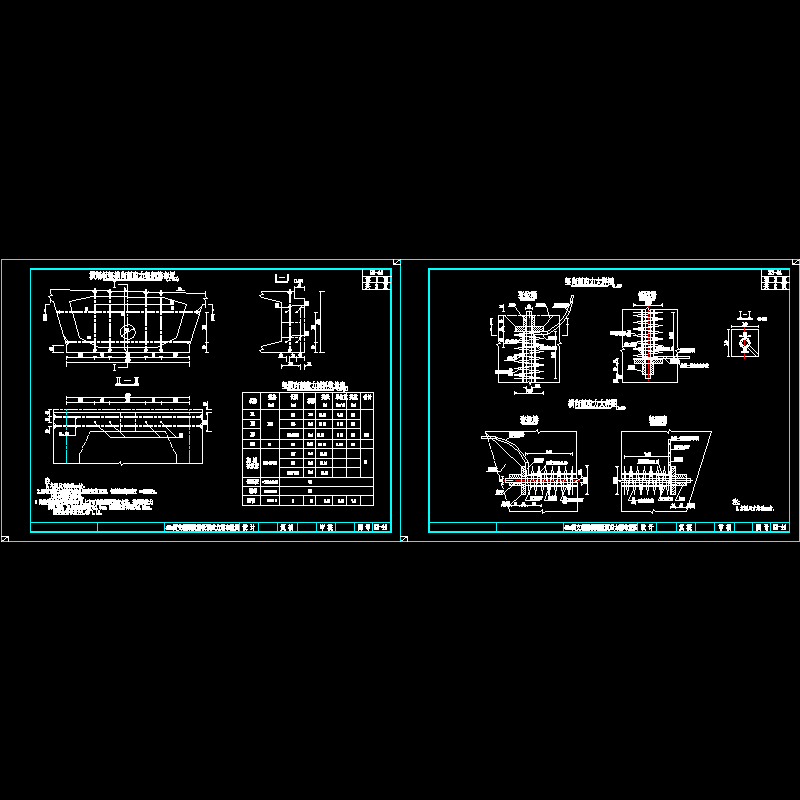

半幅采用单箱单室斜腹板箱形截面（等截面），梁高（箱梁中轴线）为3.2m，箱梁顶板全宽为14.49m，厚度为0.28m，设有2%的单向横坡；底板宽度为6.50m，悬臂宽3.32m，翼縁根部厚0.6m，端部厚0.2m。箱梁腹板厚度由0.8m变化到0.42m，变化长度8.5m，跨中设两道0.4m厚横隔板，端部设一道1.0m厚的横隔板。 　　预应力钢绞线采用270级公称直径φS 15.2mm低松弛钢绞线，其抗拉强度标准值fpk＝1860MPa，弹性模量Ep＝1.95×105 MPa，孔道摩擦系数0.15，孔道偏差系数0.0015，一端锚具变形及钢束回缩取6mm，锚下张拉控制应力按0.75fpk=1395MPa控制。纵向预应力束均均采用9孔φs15.24的钢绞线，配置在底板上。箱梁顶板横向预应力束为3φj15.24mm钢绞线，单端交错张拉，配YBM-2扁锚，锚固端采用钢绞线打花工艺锚固，纵向间距为50cm，控制应力0.75Ryb ,张拉控制力为582kN。 　　48m简支箱梁的预应力束均采用塑料波纹管配真空灌浆工艺。待混凝土强度达到设计强度90%，砼龄期不小于7天后方可张拉。 　　……共计24张CAD，编制于2013年
