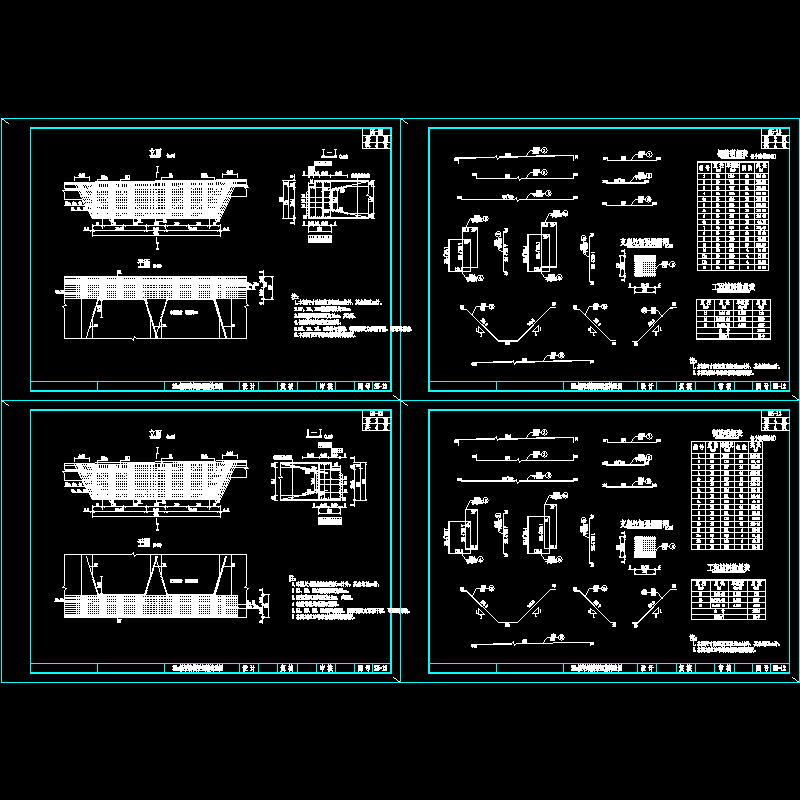

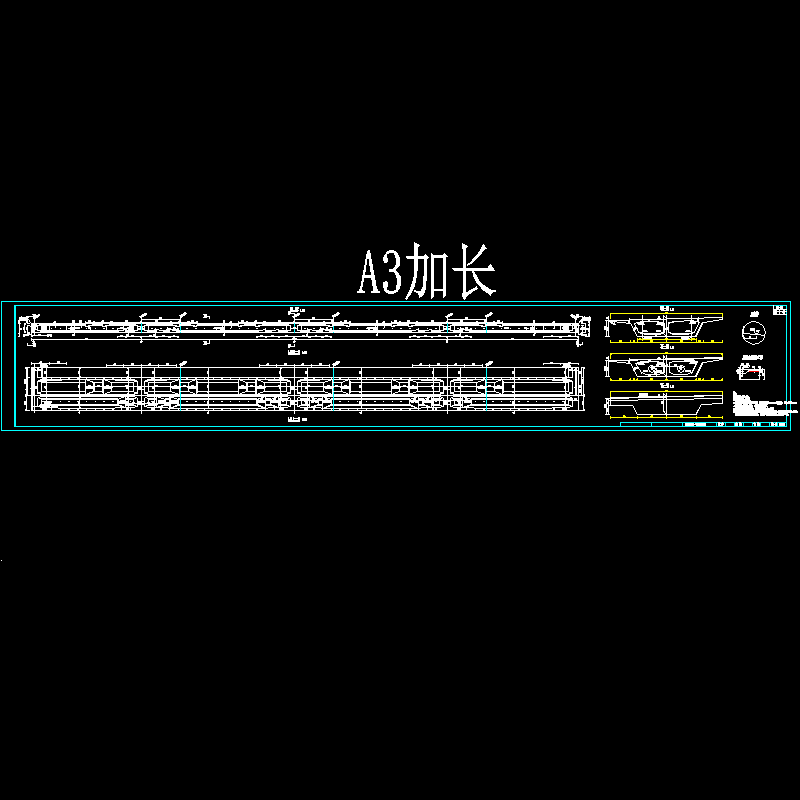

35m现浇连续箱梁梁体设计CAD图纸27张（纵向预应力）

预应力砼现浇连续梁为单箱双室斜腹板等截面箱梁。箱梁梁高为200cm（箱中心线）；箱梁顶板宽1274cm，厚28cm，设有2%的单向横坡；底板宽度为674cm，厚度为28cm；边中腹板厚度均为40cm，支点处腹板加厚至60cm；箱梁在支座处设置120cm厚端横梁及150cm厚中横梁。 　　预应力砼现浇连续梁预应力体系采用纵向预应力。纵向预应力束均在施工支架上张拉完成。纵向预应力束直线束采用9φs15.24mm 钢绞线，腹板曲线束采用12φs15.24mm钢绞线，控制应力为0.75fpk，9φs15.24mm 钢绞线张拉控制力为1745kN，配YMP15-9、YM15-9、YJ15-9锚具，12φs15.24mm钢绞线张拉控制力为2327kN，配YMP15-12、YM15-12、YJ15-12锚具，单端张拉或两端张拉。 　　箱梁采用C55现浇。箱梁底板和腹板上设通气孔，通气孔采用D10cmPVC管制作，纵向间距200cm。气孔如遇预应力束，可适当挪动位置。在梁端腹板位置设置500x350x20mm的抗震橡胶垫块，用环氧树脂粘贴，注意相邻两段梁的垫块交错布置，以免影响箱梁的伸缩。垫块共12块。 　　……共计27张，编制于2013年
