30m预应力现浇箱梁梁体CAD施工图纸设计31张

资料简介
赚取积分

位置：安徽
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：30m
承重构件受力情况：梁桥
材料类型：预应力桥

附件详情

箱梁横断面及桥面铺装构造图
箱梁一般构造图
箱梁梁长参数表
箱梁纵向预应力钢束构造图
箱梁顶板横向预应力钢束构造图
箱梁端横梁预应力钢束布置图
箱梁中横梁预应力钢束布置图
箱梁预应力钢束锚具构造图
箱梁普通钢筋构造图
箱梁中横梁普通钢筋构造图
箱梁端横梁普通钢筋构造图

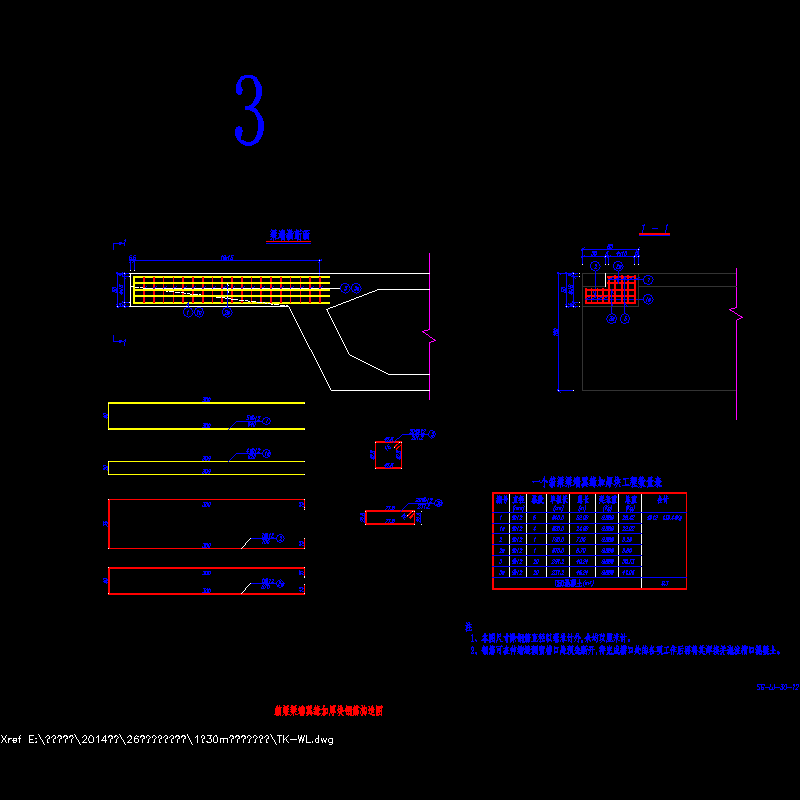

箱梁梁端翼缘加厚块钢筋构造图

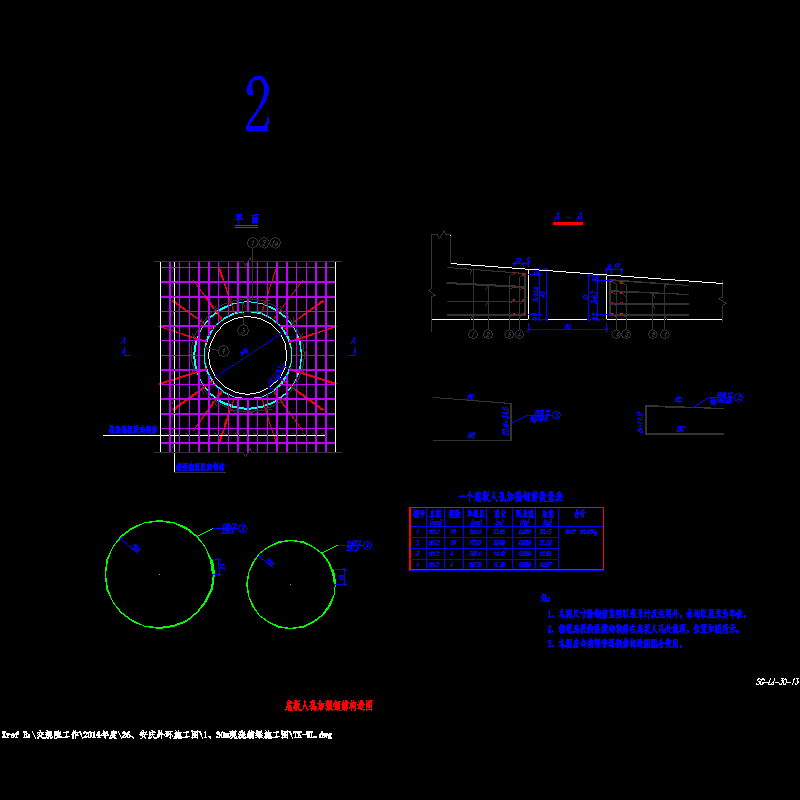

箱梁底板人孔加强钢筋构造图
箱梁梁端封锚及锚下钢筋构造图
箱梁端横梁预应力槽口及锚下钢筋构造图
箱梁中横梁预应力槽口及锚下钢筋构造图
抗震挡块钢筋构造图
球型支座构造图
箱梁施工流程图
预应力钢束表

附件详情

箱梁桥桥面现浇层内采用带肋绑扎钢筋网，网格间距为10x10cm，施工时需采取一定措施，保证其到桥面现浇层顶面的距离。桥面现浇层内钢筋网下预埋直径12架立钢筋，设置间距为50cm，呈梅花桩形状布置。桥面横坡通过箱梁整体旋转形成，旋转中心为桥梁设计高程点。桥面铺装数量表中未计入桥头搭板沥青混凝土数量。
……
在每跨箱梁各室底板的横向坡底位置沿桥梁纵向每隔5m布置一个直径为8cm的排水孔，混凝土浇注时用木塞堵住，初凝后拔出木塞，并清理排水孔。排水孔位置如与预应力管道位置有冲突时，可适当调整排水孔位置。每箱室腹板距离底板100cm处设直径为8cm的排气孔,纵桥向间距5m。滴水槽在箱梁两侧翼缘板设置，滴水槽可用木条形成，其深度为1cm。
……
共计31张，设计于2014年

箱梁顶板横向预应力钢束构造图

箱梁预应力钢束锚具构造图

各联箱梁施工顺序

球型支座构造图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
