二级公路现浇预应力混凝土箱梁全套设计图纸.dwg

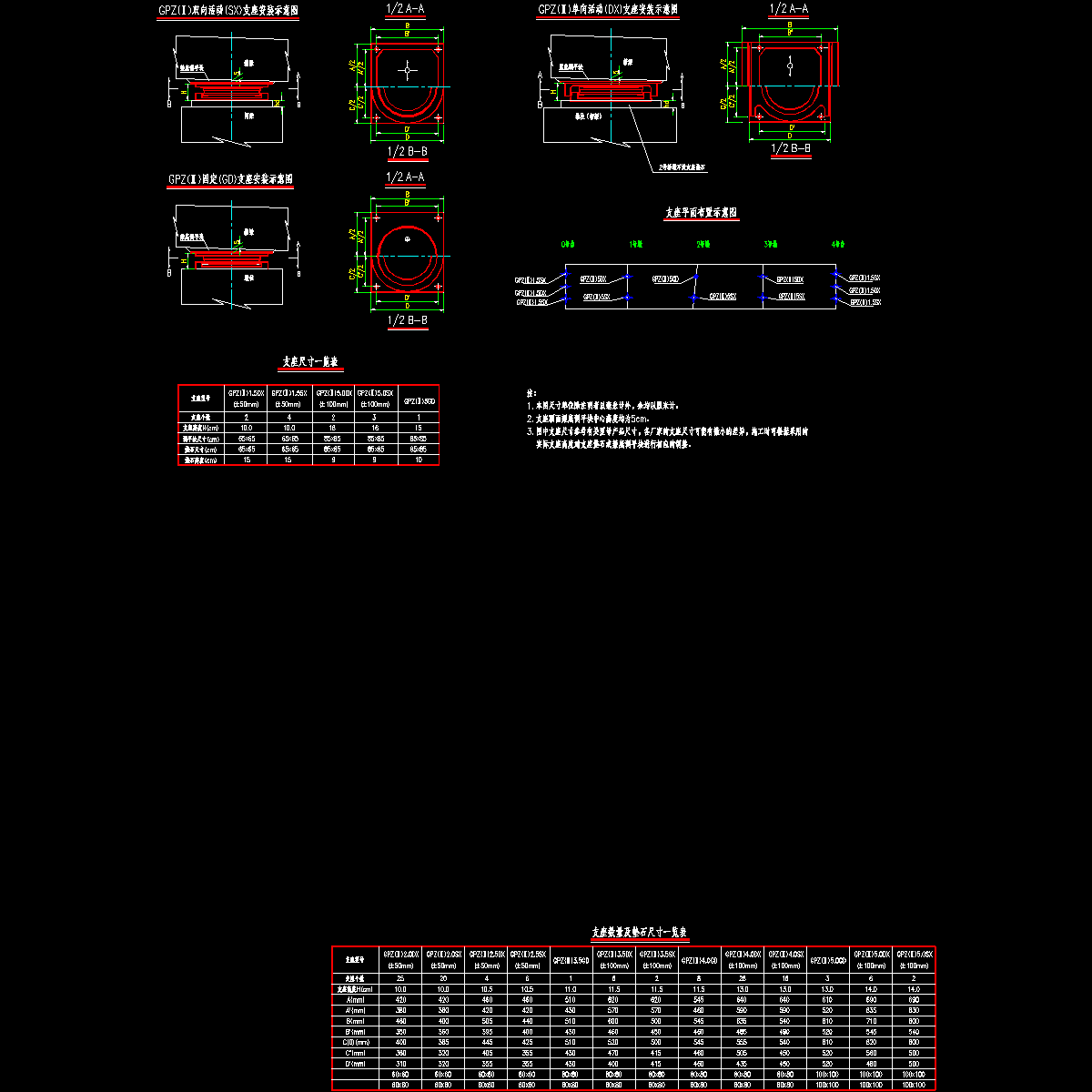

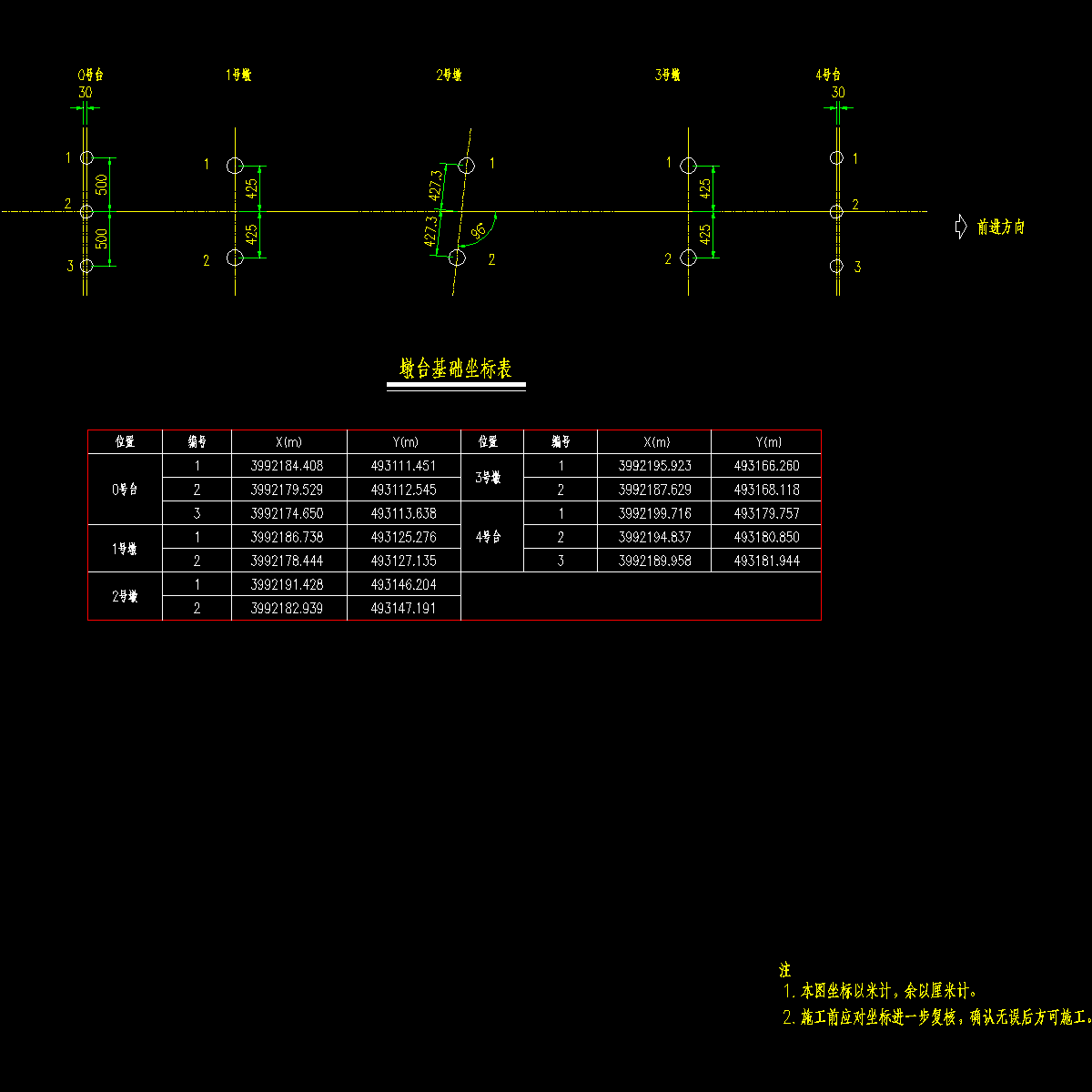

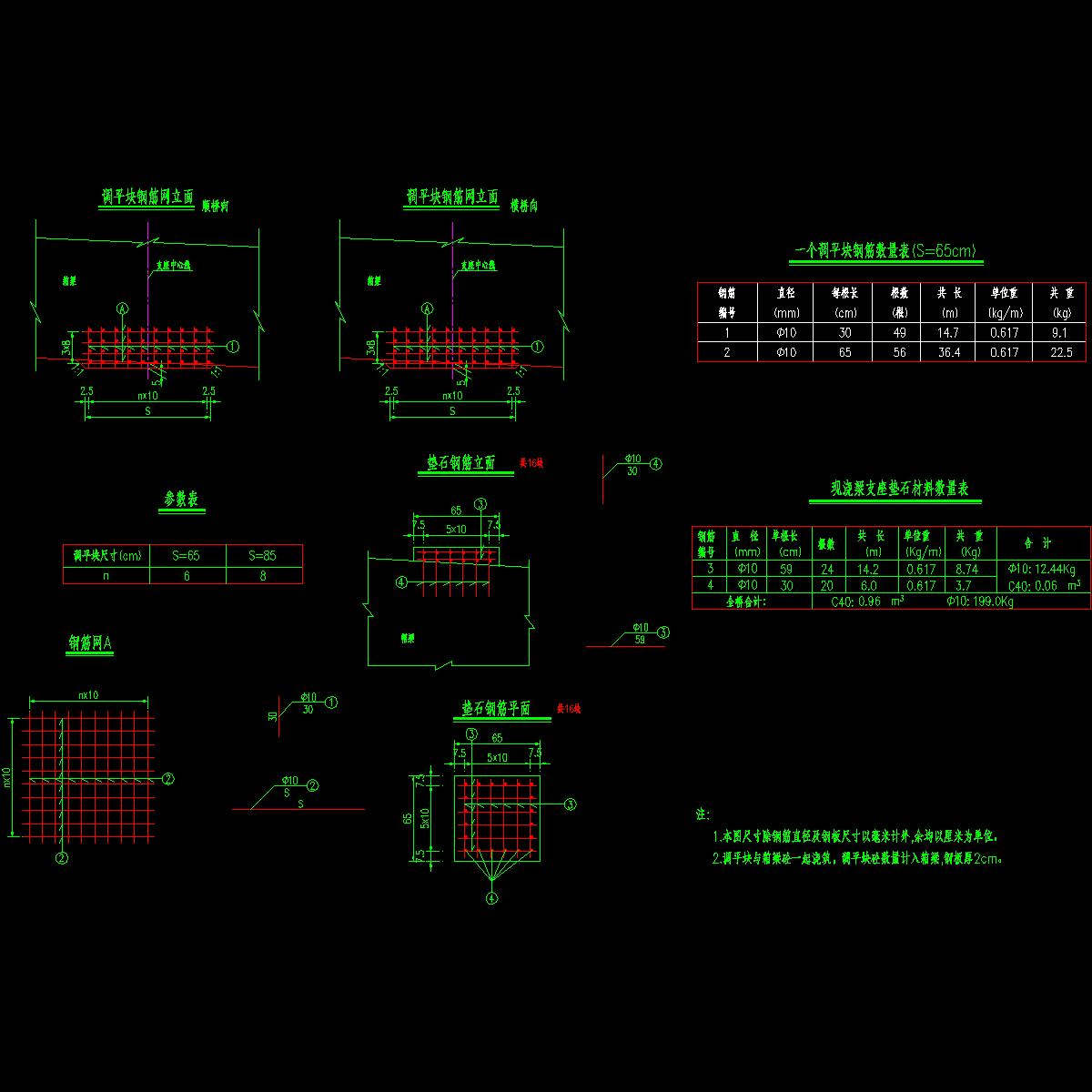

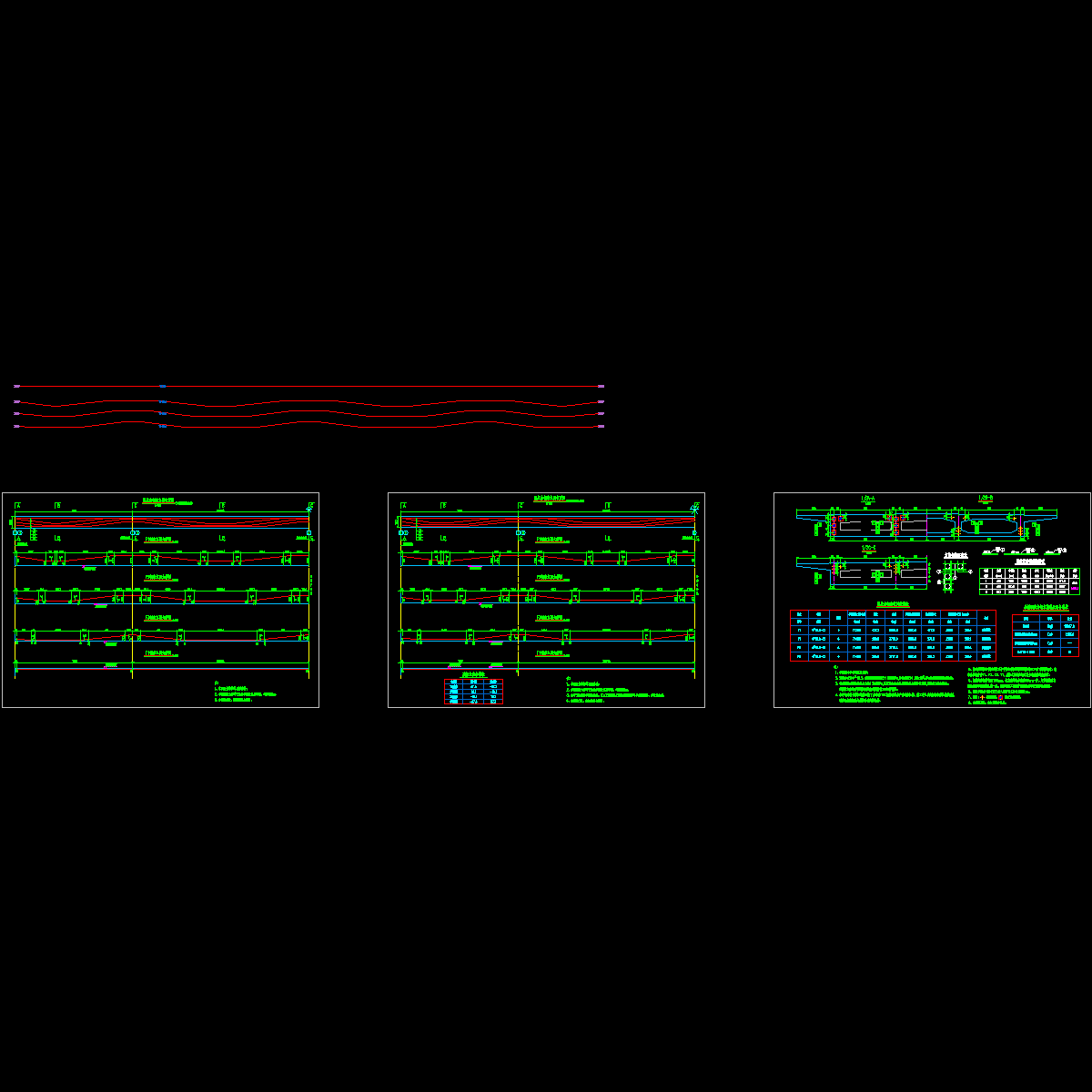

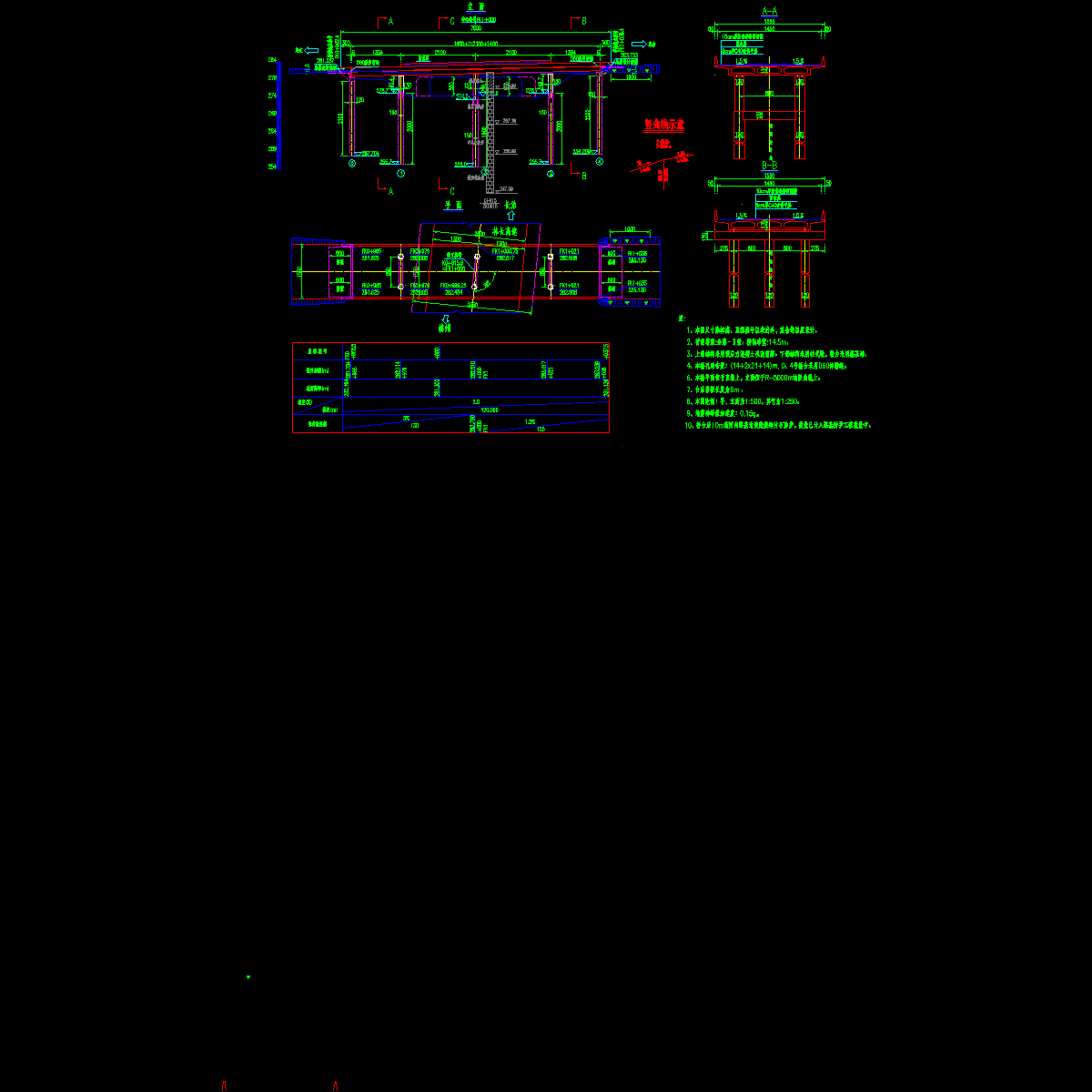

二级公路14 2-21 14现浇预应力箱梁全套图纸（27张CAD图纸） 　　 1、本图尺寸除标高、里程桩号以米计外，其余均以厘米计。 　　 2、荷载等级:公路－Ⅱ级；桥面净宽:14.5m。 　　 3、上部结构采用预应力混凝土现浇箱梁；下部结构采用柱式墩，墩台采用桩基础。 　　 4、本桥孔跨布置：(14 2×21 14)m, 0、4号桥台采用D60伸缩缝。 　　 6、本桥平面位于直线上，立面位于R-5000m的竖曲线上。 　　 7、台后搭板长度为6m 。 　　 8、本图比例：平、立面为1:500，其它为1:250。 　　 9、地震动峰值加速度：0.15g。 　　 10、桥台后10m范围内路基边坡做浆砌片石防护，数量已计入路基防护工程数量中。
