预应力混凝土现浇连续箱梁桥施工图纸设计构造图及桥型布置图
-
位置：山西
-
使用性：公路桥
-
跨径大小和多跨总长：263m
-
承重构件受力情况：梁桥
-
材料类型：预应力桥
本桥梁该资料包含现浇箱梁构造图、桥台构造图、桥墩构造图、支座垫石构造图、伸缩缝构造图、防撞护栏构造图、防抛网构造图等。
……
本桥梁上部结构采用(2-30)米预应力混凝土简支现浇连续箱梁+(40+56+40)米预应力混凝土变截面现浇连续箱梁+(2-30)米预应力混凝土简支现浇连续箱梁；下部结构桥墩采用柱式墩、实心墩，3号墩采用墩梁固结，桥台采用柱式台；基础采用桩基础，桥梁全长263米。
……
现浇箱梁采用满堂支架现浇。本桥施工顺序为：先支架施工(40+56+40)米箱梁，待预应力张拉完成后往两侧桥台方向支架逐孔现浇30m简支箱梁，预应力采用单端张拉，张拉端为靠近桥台侧。
……
共101张，CAD格式。
桥型布置图
预应力箱梁普通钢筋构造图
伸缩缝构造图
防护栏钢筋构造图
箱梁一般构造图
桥墩一般构造图

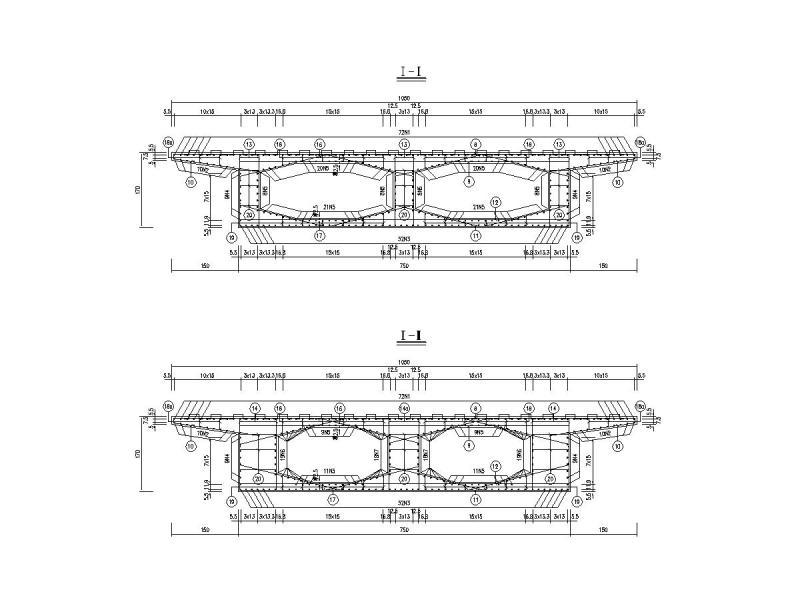

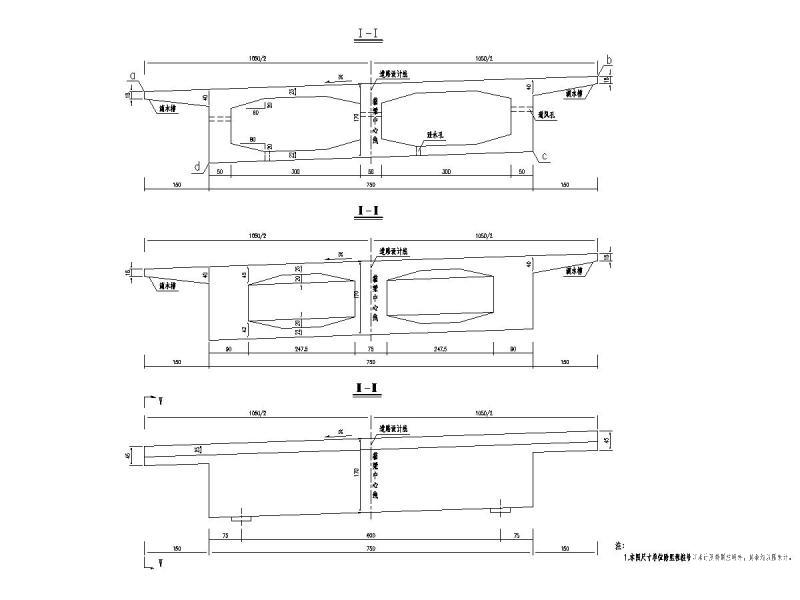

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
预应力现浇连续箱梁桥施工图 - 1 -
预应力现浇连续箱梁桥施工图 - 2 -
预应力现浇连续箱梁桥施工图 - 3 -
预应力现浇连续箱梁桥施工图 - 4 -
预应力现浇连续箱梁桥施工图 - 5 -
预应力现浇连续箱梁桥施工图 - 6
