12+20+12m钢筋混凝土现浇连续箱梁桥施工图纸27张

资料简介
赚取积分

位置：山东
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：49.06m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

桥型布置图
墩台基桩坐标表
箱梁一般构造图
箱梁顶底板钢筋图3
箱梁腹板钢筋布置图3
箱梁中横梁钢筋布置图
箱梁端横梁钢筋布置图
箱梁托梁钢筋布置图
支座安装示意图
箱梁梁底支座调平块钢筋布置图
桥台一般构造图
桥台耳背墙、牛腿钢筋布置图
台帽钢筋布置图
桥台肋板钢筋布置图2
桥台承台钢筋构造图
桥台桩基钢筋布置图
桥墩一般构造图
桥墩墩柱钢筋布置图
桥墩承台钢筋布置图
桥墩基桩钢筋布置图
搭板一般构造图
锥坡一般构造图

附件详情

图纸为国内知名大院设计。桥梁全长49.06米。本桥平面位于R-120m右偏圆曲线内，立面位于纵坡-4.4190%直坡段上。本桥上部构造采用12+20+12m钢筋砼现浇连续箱梁；下桥墩为独柱墩，桥台采用肋板台。全桥墩台基础均采用钻孔灌注桩基础（桩径8mm、10mm、16mm、25mm）。本桥0号台及3号台设D80伸缩缝及8m长搭板，支座采用GYZF4^350×88mm橡胶支座；1、2号墩顶采用GYZ^650×120mm橡胶支座。本桥基桩均按嵌岩桩设计。本桥上跨地方路，交角47°27＇，桥下净空5.0m。
箱梁采用满堂支架分段现浇。每个箱室每3m左右在底板及两腹板上部各设一个^8cm的通气孔，使空气能形成对流。本联桥位于R-120右偏圆曲线段内，箱梁按曲线布置，图中A-A断面数字为测设线处理论值，箱梁采用C40混凝土，数量为218.1m……共计27张，设计于

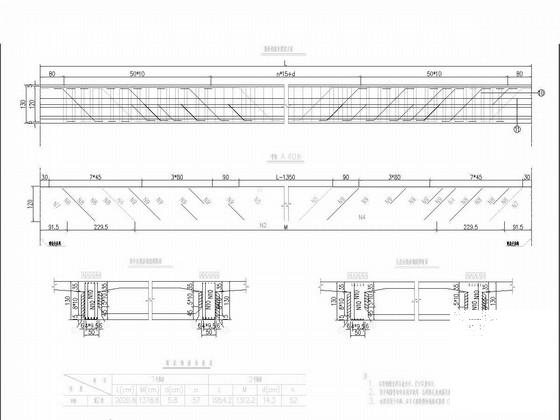

箱梁腹板钢筋布置图

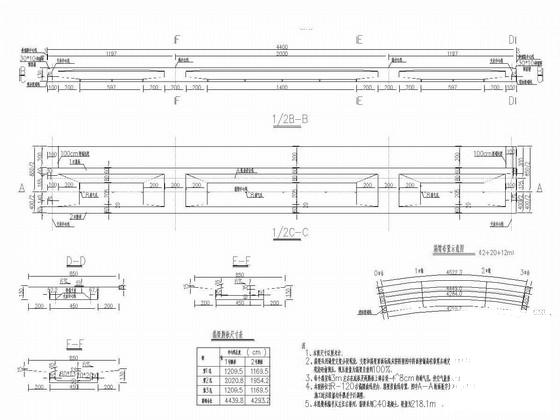

箱梁一般构造图

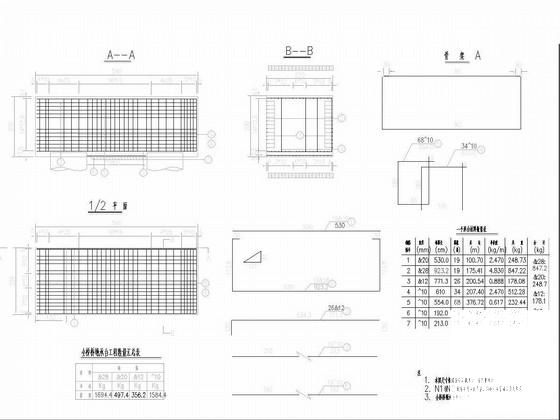

桥墩承台钢筋布置图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
