应急通道预应力混凝土现浇箱梁桥施工图纸cad构造图及布置图

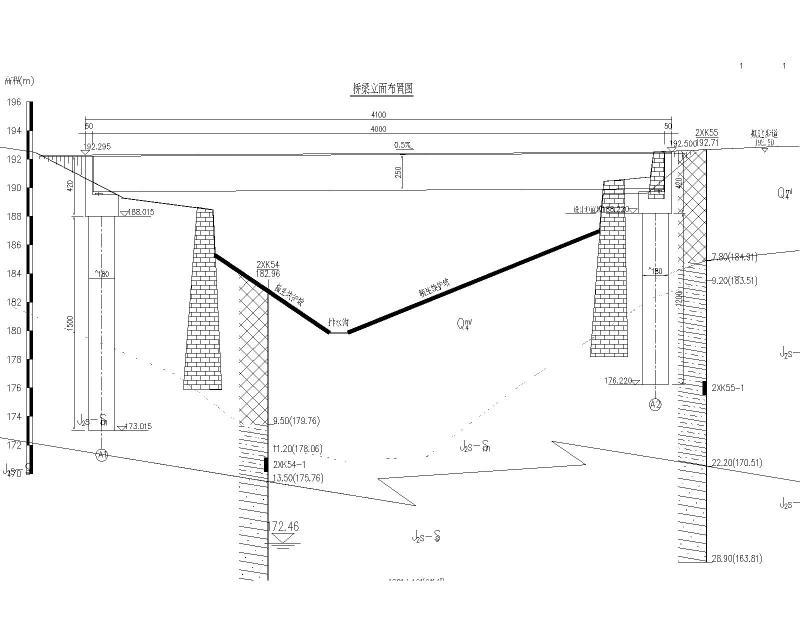

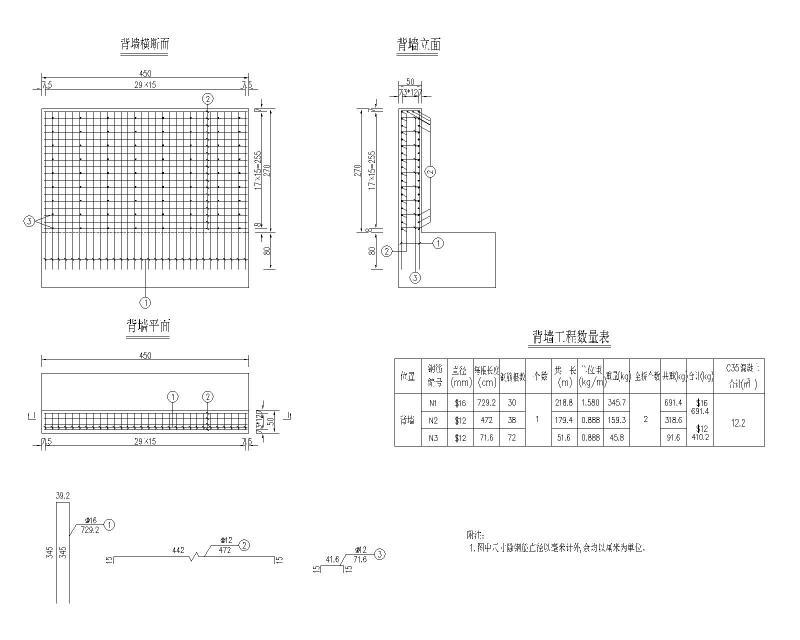

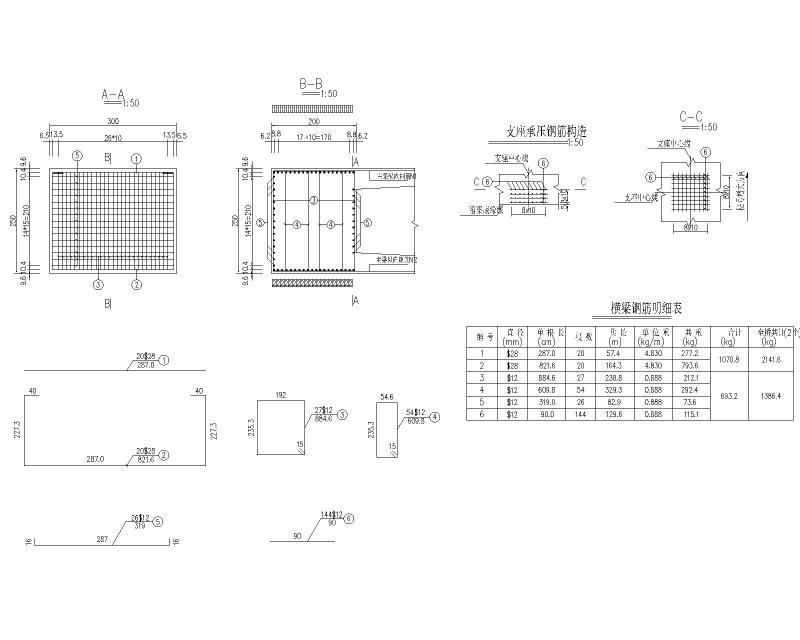

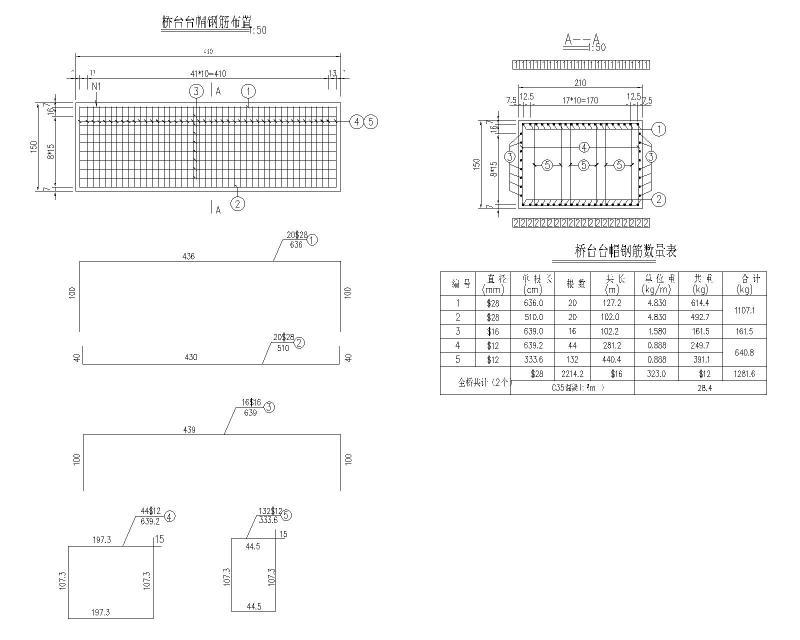

桥梁上部结构主梁为预应力混凝土现浇箱梁，跨径为40m简支，梁高2.5m,宽度为3.0m，两侧桥台采用柱式台加桩基，台后接景观步道

桥面设置0.5%的纵坡，以及1%的双向横坡。

桥梁上部结构主梁为预应力混凝土现浇箱梁，跨径为40m简支，梁高2.5m,宽度为3.0m。两侧桥台采用柱式台加桩基，台后接景观步道。

基础均为嵌岩桩基础，桩基础应嵌入完整中风化岩层不小于3倍桩径，桩底单轴抗压强度标准值 不得小于5.3MPa，嵌岩深度要求从桩基边到中风化岩层斜面的安全襟边距不得小于5米算起。
