1×20m装配式预应力混凝土箱梁桥施工图构造图及圆管涵平立面

  • 位置:四川
  • 编制时间:近代
  • 跨径大小和多跨总长:30.04m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 桥梁11张:
  • 设计说明 书15页
  • 全桥主要工程数量表
  • 桥型布置图
  • 基础坐标图
  • 桥台一般构造图
  • 桥台背墙钢筋构造图
  • 桥台台帽钢筋构造图
  • 桥台承台钢筋构造图
  • 桥台桩基钢筋图
  • 圆饼式滚轮砂浆垫块构造示意图
  • 桩基超声波检测(压浆)管布置图
  • 桥台锥坡示意图
  • 快速通道18张CAD:
  • 1-φ1.50m圆管涵平立面
  • 1 - 5.00m x 4.00m盖板涵布置图
  • 1 - 2.00m x 1.50m盖板涵布置图
  • 1 - 3.00m x 2.00m盖板涵布置图
  • 1 - 4.00m x 3.00m通道平立面
  • 1 - 4.00m x 3.00m盖板涵平立面
  • 1 - 5.00m x 4.00m盖板涵兼通道平立面
  • 1 - 5.00m x 3.50m盖板涵兼通道平立面
  • 1 - 5.00m x 4.50m盖板涵兼通道平立面

附件详情

桥梁技术标准:设计荷载:公路―Ⅰ级;设计速度:60km/h;桥面宽度:2x(护栏0.5m+净10.25m+护栏0.5m)+0.5,总宽23m;护栏采用墙式护栏,设计防撞等级为SB级。本桥为跨越改移河道而设,路线于K10+404处与改移河道正交,河道底宽10m,顶宽16m,深度为2.5m,河底标高391.9m,设计水位394.4m。桥梁分上、下行两幅并列的独立桥进行布置。桥梁平面位于直线内,纵断面位于i=1%单向坡上。上部采用1×20m 装配式 预应力砼箱梁,正交布置,桥梁全长30.04m。两岸桥台采用重力式台,基础为钻孔灌注桩基础。桥位地质条件较好,桥台桩基按摩擦桩设计,基底持力层为中风化砂岩,容许承载力为1000kPa。桥头两侧设D60型钢组合伸缩缝。涵洞为盖板涵、圆管涵。
场地土为中硬土~坚硬土,沙溪庙组岩层厚度大,在区域上厚约600~900m,场地范围内无崩塌、滑坡、泥石流等不良地质作用。
主要材料:C50砼、C50钢纤维砼、C30混凝土、C25混凝土、C25片石混凝土。桥面铺装采用水泥砼现浇层+沥青砼。采用Ⅱ级松弛钢绞线。HRB400热轧螺纹钢筋和HPB300光圆钢筋。两侧采用SB级F型墙式护栏。在墙式护栏底部设置横排式泄水孔,泄水孔沿纵桥向设置间距为5m。
……共计29张,

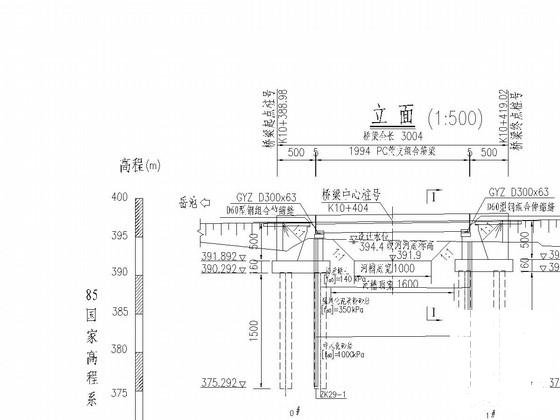

桥梁立面

桥台背墙钢筋构造图

桥台锥坡构造图

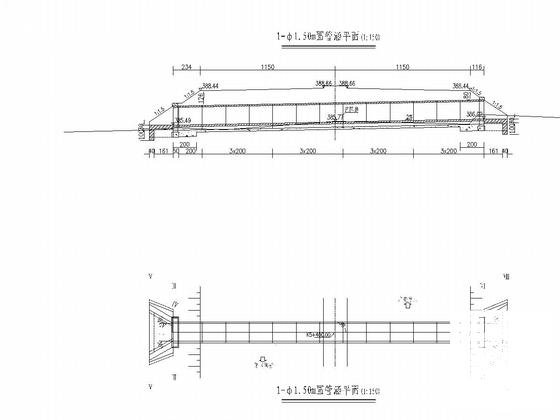

1-φ1.50m圆管涵平面图

1 - 4.00m x 3.00m盖板涵

桥台桩基钢筋布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

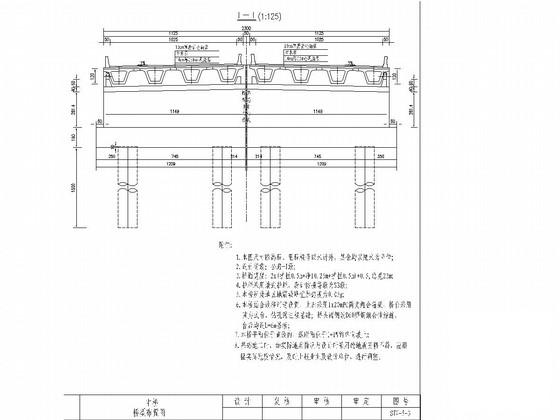

  • 装配式预应力箱梁桥施工图 - 1
    装配式预应力箱梁桥施工图 - 1
  • 装配式预应力箱梁桥施工图 - 2
    装配式预应力箱梁桥施工图 - 2
  • 装配式预应力箱梁桥施工图 - 3
    装配式预应力箱梁桥施工图 - 3
  • 装配式预应力箱梁桥施工图 - 4
    装配式预应力箱梁桥施工图 - 4
  • 装配式预应力箱梁桥施工图 - 5
    装配式预应力箱梁桥施工图 - 5
  • 装配式预应力箱梁桥施工图 - 6
    装配式预应力箱梁桥施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
