25m装配式预应力混凝土箱梁通用图纸58张

资料简介
赚取积分

位置：湖北
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：25m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明
01工程材料数量表15度、30度
02典型横断面_15度、30度
03箱梁一般构造_01中跨15度、30度
03箱梁一般构造_02中跨15度、30度
03箱梁一般构造_03边跨15度、30度
03箱梁一般构造_04边跨15度、30度
03箱梁一般构造_05中跨断面
03箱梁一般构造_06中跨断面
03箱梁一般构造_07边跨
04预制箱梁钢束构造15度、30度_01
04预制箱梁钢束构造15度、30度_02
05箱梁顶板负弯矩钢束构造
06箱梁普通钢筋构造_01中跨15度、30度
06箱梁普通钢筋构造_02中跨15度、30度
06箱梁普通钢筋构造_03中跨15度、30度
06箱梁普通钢筋构造_04边跨15度、30度
06箱梁普通钢筋构造_05边跨15度、30度
06箱梁普通钢筋构造_06边跨15度、30度
06箱梁普通钢筋构造_07边跨15度、30度
07梁端锚下加强钢筋构造
08负弯矩区钢束槽口钢筋构造
09梁端封锚钢筋构造
10现浇湿接缝钢筋构造15度、30度
11端横梁钢筋构造15度、30度
12现浇中横梁钢筋构造15度、30度
13预制堵头板钢筋构造15度、30度
14锚具_01
14锚具_02
15支座预埋件示意图

附件详情

设计依据：《公路桥涵施工技术规范》JTGT F50-近代。图纸共含25m装配式预应力混凝土箱梁斜交角15度、30度两套。
公路等级：双向四车道国道（一级公路），设计荷载：公路-I级；设计速度：80km/h；路基宽度：24.5m。桥面净宽2X净-10.75m。跨径25m。一幅桥梁片数：4片。梁间距2.9m。预制梁高1.4m。预制梁最大吊装重量：边梁748.8KN、中梁683.8KN。设计安全：一级。环境类别：I级、II级。
主要材料：水泥采用高品质的强度等级为62.5、52.5、42.5的硅酸盐水泥。粗骨料采用连续级配。C50混凝土。桥面铺装采用沥青混凝土，重力密度γ=24.0kN/m 。普通钢筋采用HPB235和HRB335钢筋。HPB235钢筋主要采用了直径d＝8mm、10mm两种规格；HRB335钢筋主要采用了直径d＝12、16、20、22、25mm五种规格。预应力钢筋抗拉强度标准值f =1860MPa，弹性模量E =1.95×10 MPa，松弛系数ζ＝0.3，公称直径d＝15.2mm，公称截面面积A=139mm 。预制箱梁正弯矩钢束采用M15-3、M15-4型夹片式系列锚具，管道成孔采用钢波纹管。
本通用图的结构体系为先简支后连续结构，按A类预应力混凝土构件设计。在作用(或荷载)短期效应组合下，主梁跨中和支点上缘拉应力不超过规范限值。
……
共计58张，设计于

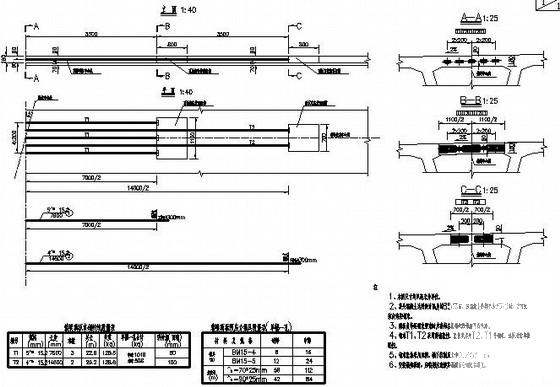

15度斜交25米箱梁顶板负弯矩钢束构造

15度斜交25米箱梁一般构造

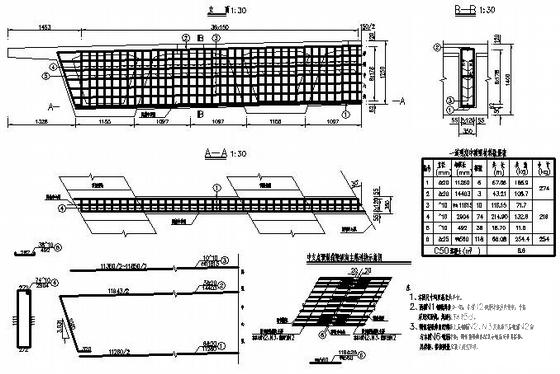

30度斜交25米箱梁现浇中横梁钢筋构造

30度斜交25米箱梁支座预埋件示意图

反预拱值设置表

梁端支点最大反力

现浇接头施工顺序图

30度斜交25米箱梁梁端锚下加强钢筋构造

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
