230省道吴江北段干线公路工程装配式预应力混凝土空心板设计CAD图纸

• 使用性：公路桥

• 承重构件受力情况：板桥

• 材料类型：预应力桥

附件详情

• 1.设计说明

• 2.上部结构横断面布置图

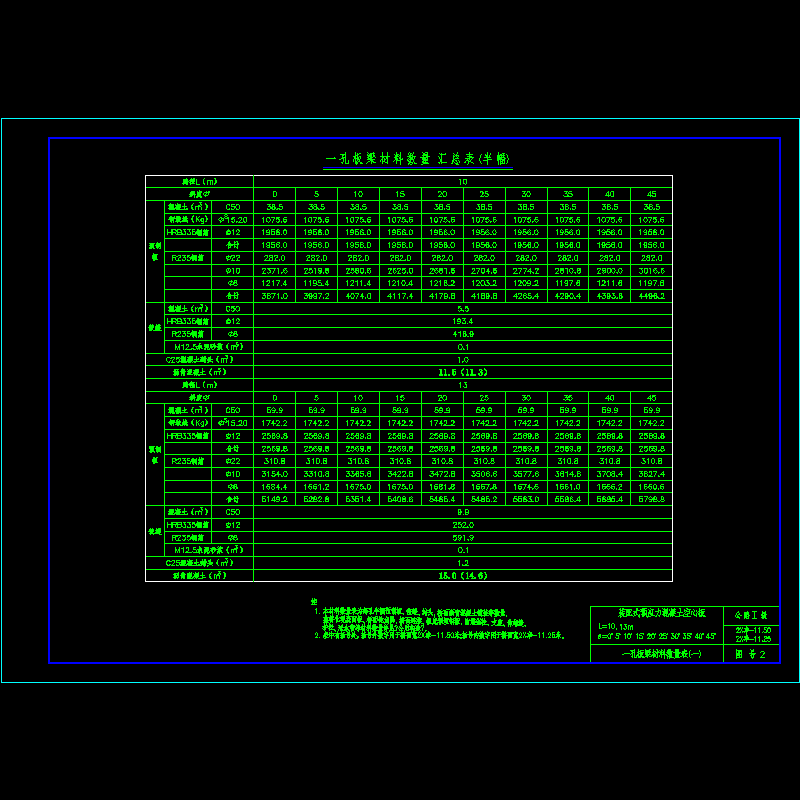

• 3.一孔板梁材料数量表（一） （L=10、13米 φ=0°～45°）

• 4.一孔板梁材料数量表（二） （L=16、20米 φ=0°～45°）

• 5.预制板一般构造图 （L=10米 φ=0°～45°）

• 6.中板钢筋布置图 （L=10米 φ=0°～45°）

• 7.一块中板钢筋明细表 （L=10米 φ=0°～45°）

• 8.边板钢筋布置图 （L=10米 φ=0°～45°）

• 9.一块边板钢筋明细表 （L=10米 φ=0°～45°）

• 10.预制板一般构造图 （L=13米 φ=0°～45°）

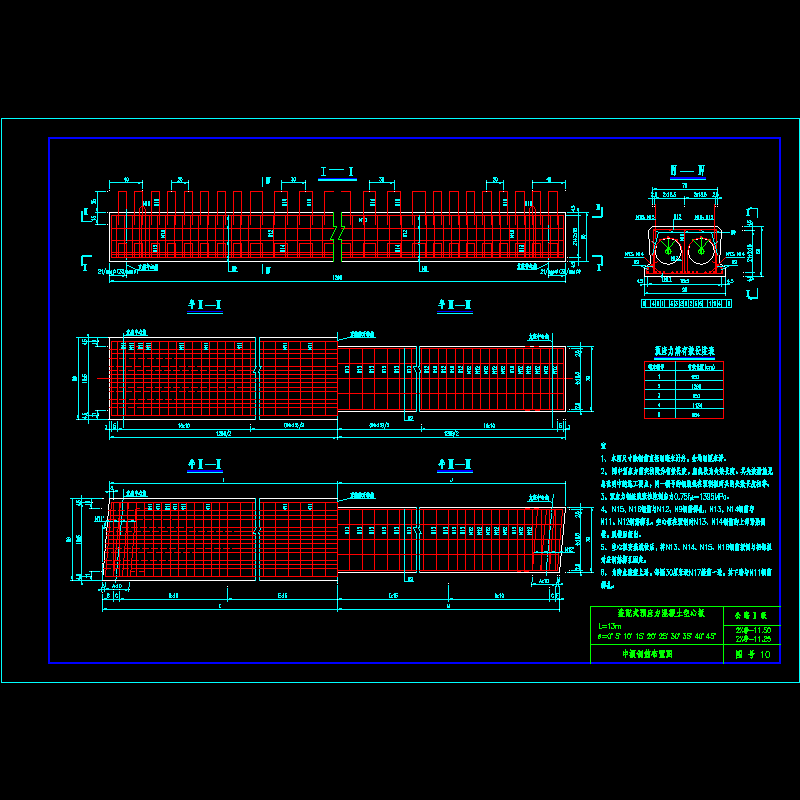

• 11.中板钢筋布置图 （L=13米 φ=0°～45°）

• 12.一块中板钢筋明细表 （L=13米 φ=0°～45°）

• 13.边板钢筋布置图 （L=13米 φ=0°～45°）

• 14.一块边板钢筋明细表 （L=13米 φ=0°～45°）

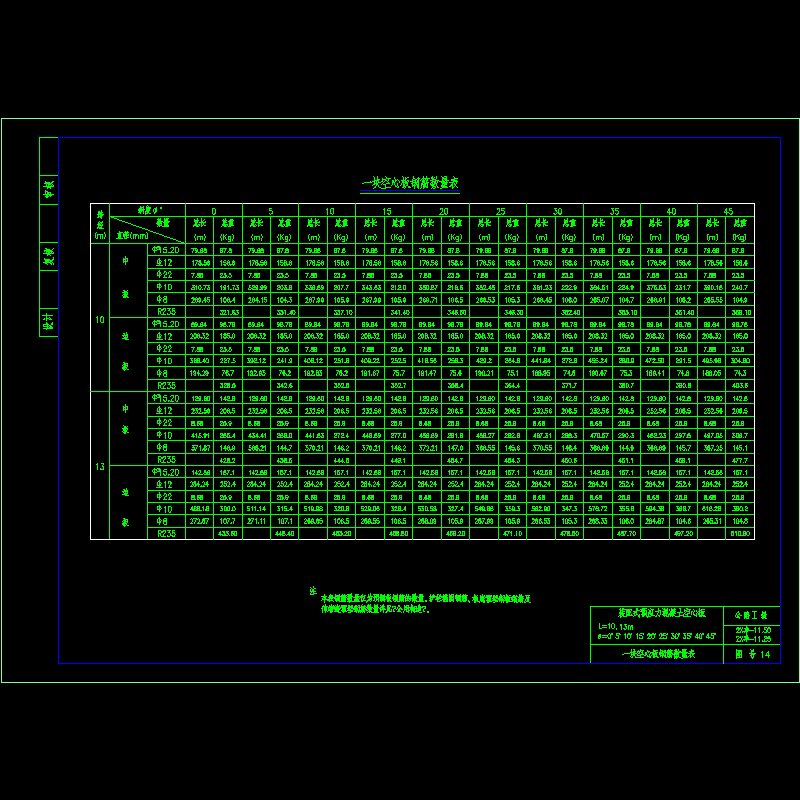

• 15.一块空心板钢筋数量表 （L=10、13米 φ=0°～45°）

• 16.预制板一般构造图 （L=16米 φ=0°～45°）

• 17.中板钢筋布置图 （L=16米 φ=0°～45°）

• 18.一块中板钢筋明细表 （L=16米 φ=0°～45°）

• 19.边板钢筋布置图 （L=16米 φ=0°～45°）

• 20.一块边板钢筋明细表 （L=16米 φ=0°～45°）

• 21.预制板一般构造图 （L=20米 φ=0°～45°）

• 22.中板钢筋布置图 （L=20米 φ=0°～45°）

• 23.一块中板钢筋明细表 （L=20米 φ=0°～45°）

• 24.边板钢筋布置图 （L=20米 φ=0°～45°）

• 25.一块边板钢筋明细表 （L=20米 φ=0°～45°）

• 26.一块空心板钢筋数量表 （L=16、20米 φ=0°～45°）

• 27.板底加强钢筋（φ=20°～45°）

• 28.板底加强钢筋明细表（φ=20°～45°）

附件详情

设计要点：
（一）横桥向荷载横向分布系数按铰接板法计算，纵桥向内力计算采用简支板专用程序进行，跨中弯距以简支正板为设计依据，支点剪力以简支斜板为设计依据。
（二）运营状态下主梁应力考虑了预制板、铰缝及整体化现浇混凝土共同受力进行计算，施工时应保证其最小厚度不小于7cm。
（三）预应力混凝土空心板存梁时间不应超过60天，否则将产生较大的上拱度。
（四）、预制板梁按预应力混凝土A类构件设计，分别进行承载能力极限状态验算；持久状态正常使用极限状态验算；持久状况和短暂状况构件的应力验算。
（五）图中的预应力筋长度已包括预应力筋的传力锚固长度。
（六）抗震措施：
1、板的侧向设置防震挡块。
2、下部结构采用轻型或薄壁墩台时，在空心板两端部铰缝处设置防侧向位移的防震锚栓。
（七）桥面纵向、横向坡度设计：
该资料图为确保支座处于水平状态，采用支座垫石顶面标高及梁底预埋钢板共同来调节桥梁横坡。若桥梁纵向、横向坡度较大时，采用预埋钢板可能不能满足要求，此时可改用梁端混凝土楔形块（或其他方法）调节梁底坡度。
（九）本图以简支板结构设计，一联内孔与孔之间采用桥面连续构造。
