预应力混凝土空心板支座布置节点CAD详图纸设计

附件详情

2.本桥上部采用1×14米预应力混凝土空心板，下部桥台采用双柱式桥台，桩基础。
3.设计荷载公路Ⅱ级，地震动峰值加速度为0.2g。
4.桥面横坡1.5%由桥面铺装厚度100～153mm形成，桥面铺装采用C40W6混凝土。

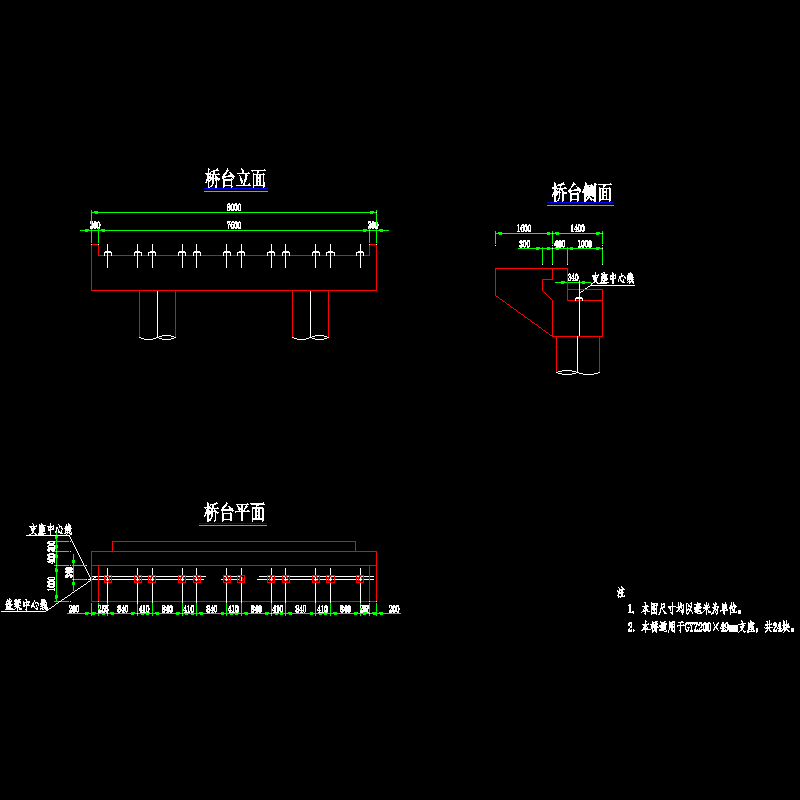

5.本桥在桥台位置处各设一道GQF-C20伸缩缝，桥台处支座采用GYZ200×49mm板式橡胶支座,共计24块。
6.本桥在桥下及上下游各15米范围内对渠道边坡及渠底进行护砌，护砌采用400mmM7.5浆砌片石 300mm砂砾垫层。
