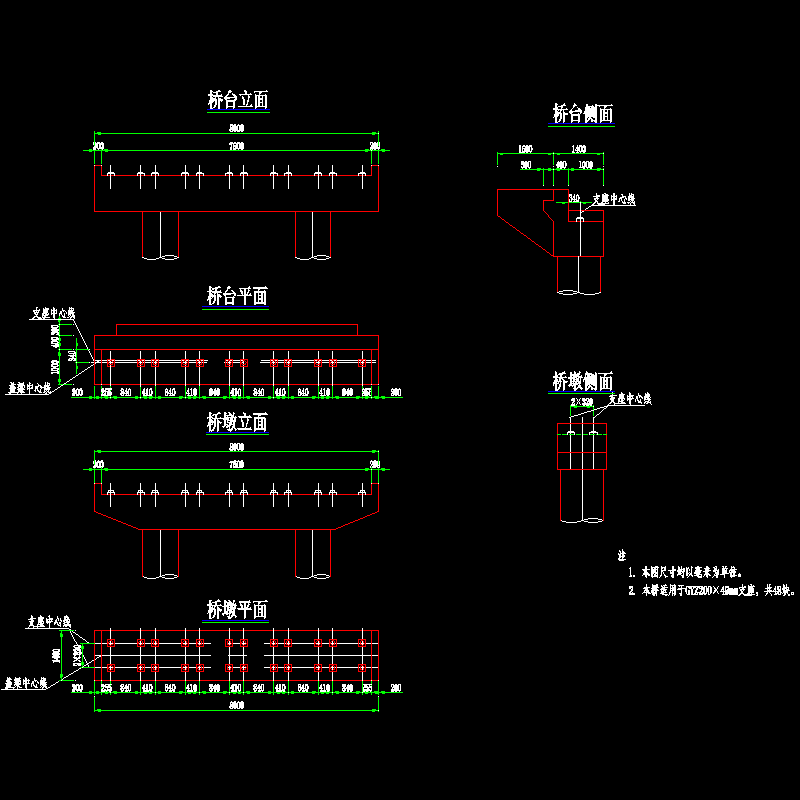

2×12米预应力混凝土空心板支座布置节点CAD详图纸设计

附件详情

2.本桥上部采用2×12米预应力混凝土空心板，下部桥墩采用双柱式桥墩，桩基础，桥台采用双柱式桥台。
3.设计荷载公路Ⅱ级，地震动峰值加速度为0.2g。
4.桥面横坡1.5%由桥面铺装厚度100～153mm形成，桥面铺装采用C40W6混凝土。
5.本桥在桥台位置处各设一道GQF-C40伸缩缝，本桥支座采用GYZ200×49mm板式橡胶支座,共计48块。
6.本桥在上下游各15米范围内护坡，总长为30米，护坡采用400mmM7.5浆砌片石 300mm砂砾垫层。
