L=20m装配式简支空心板设计CAD图纸(预应力混凝土桥)

一、设计标准及设计规范     1、设计标准     设计荷载:公路—Ⅰ级   桥面宽度:整体式路基12.20m(半幅),分离式路基12.50m(半幅)   桥面横坡:2%   斜交角度:0°~45°(以5°为级差)     2、设计规范     《公路工程技术标准》JTG B01—2003     《公路桥涵设计通用规范》JTG D60—2004    《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004      二、技术指标   1、 主梁片数:7块板(半桥宽)   2、 预制板长:19.94m   3、 预制板高:0.90m   4、 组合板高:1.00m   5、 预制板安装重量:中板310KN,边板367KN      共有图纸25张,具体见稿件内部   1、 说 明   2、一孔材料数量表(一)   3、一孔材料数量表(二)   4、上部构造横断面图(一)   5、上部构造横断面图(二)   6、空心板一般构造图   7、空心板封锚构造图   8、空心板预应力钢束布置图   9、空心板钢束定位钢筋布置图   10、中板普通钢筋布置图(一)   11、中板普通钢筋布置图(二)   12、中板普通钢筋数量表   13、整体式路基边板普通钢筋布置图(一)   14、整体式路基边板普通钢筋布置图(二)   15、整体式路基边板普通钢筋数量表   16、分离式路基边板普通钢筋布置图(一)   17、分离式路基边板普通钢筋布置图(二)   18、分离式路基边板普通钢筋数量表   19、空心板梁端加强钢筋布置图   20、空心板封锚钢筋布置图   21、空心板支座预埋钢板构造图   22、钝角加强钢筋布置图   23、现浇桥面板钢筋布置图(一)   24、现浇桥面板钢筋布置图(二)   25、桥面连续钢筋布置图(一)   26、桥面连续钢筋布置图(二)

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

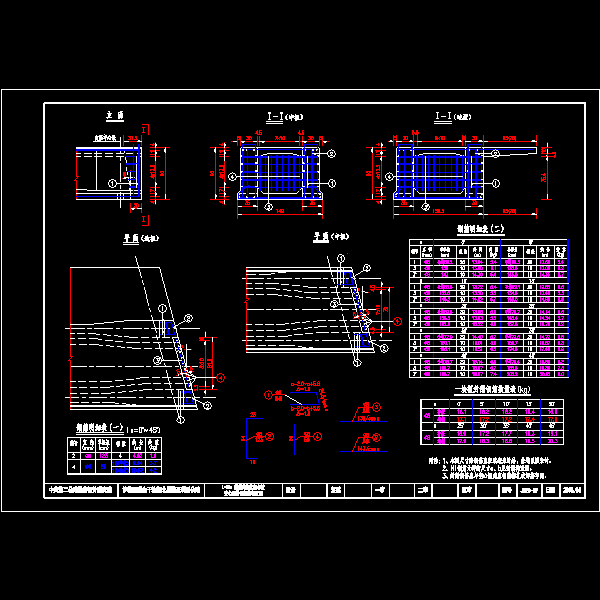

  • L=20m装配式简支空心板设计CAD图纸(预应力混凝土桥) - 1
    第 1 张图

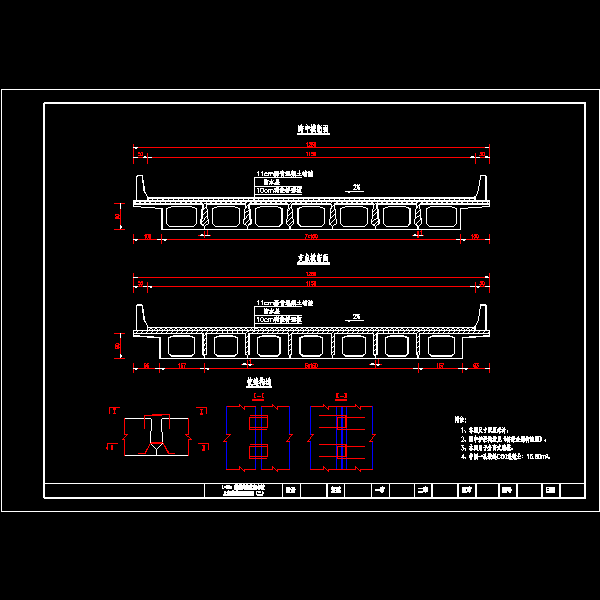

  • L=20m装配式简支空心板设计CAD图纸(预应力混凝土桥) - 2
    第 2 张图

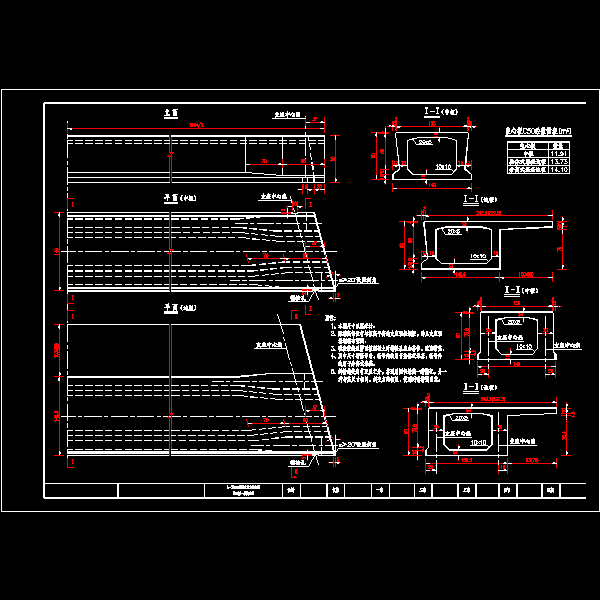

  • L=20m装配式简支空心板设计CAD图纸(预应力混凝土桥) - 3
    第 3 张图

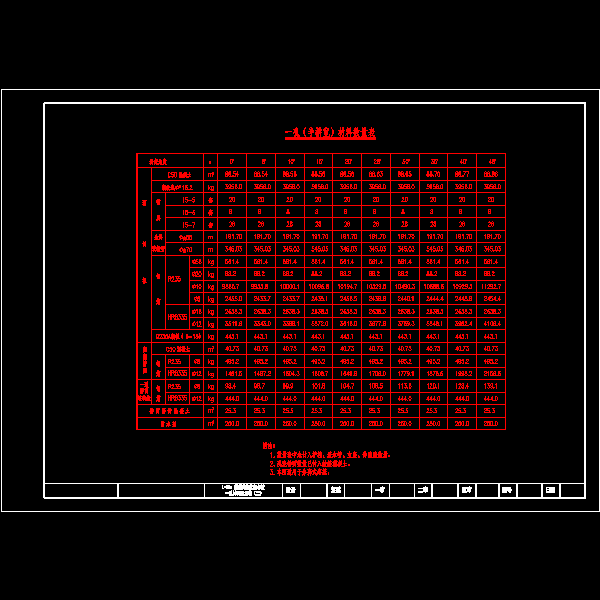

  • L=20m装配式简支空心板设计CAD图纸(预应力混凝土桥) - 4
    第 4 张图
  • L=20m装配式简支空心板设计CAD图纸(预应力混凝土桥) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
