16米空心板构造CAD图纸设计(设计说明)(预应力混凝土桥)

一、技术标准及技术规范:   1.中华人民共和国行业标准《公路工程技术标准》JTG B01—2003;   2.中华人民共和国行业标准《公路桥涵设计通用规范》JTG D60—2004;   3.中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004;   4.中华人民共和国行业标准《公路桥涵施工技术规范》JTJ041—2000;   5.中华人民共和国行业标准《公路交通安全设施设计规范》JTG D81—2006;   二、设计要点   1、本通用图的结构体系为简支结构,按部分预应力A类构件设计。   2、设计计算采用平面杆系结构计算软件计算,桥面现浇层参与结构受力,空心板桥的横向分布系数,支点按杠杆法计算,四分点到跨中按铰接板梁法计算,支点到四分点按直线内插求得。   3、对于同一翼缘长度(边板)、同一跨度、斜度及相同汽车荷载等级取不同的桥面宽度计算的最大横向分布系数作为设计控制数值。   4、成桥后按预制板与100mm现浇整体化混凝土层共同受力进行设计,未计入铰缝截面参与受力,但考虑铰缝联结作用。   ……   三、适用范围   1、处于曲线段上的桥,可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±400mm范围内,梁长变化段为跨中段,根据预制梁长增减跨中段钢筋与混凝土数量,钢束端头失效长度不变,边梁悬臂按(上部构造悬臂长-0.25米)预制。若板长变化超过此范围需根据各桥具体情况进行计算调整。   ……   共计17张(2009年编制)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

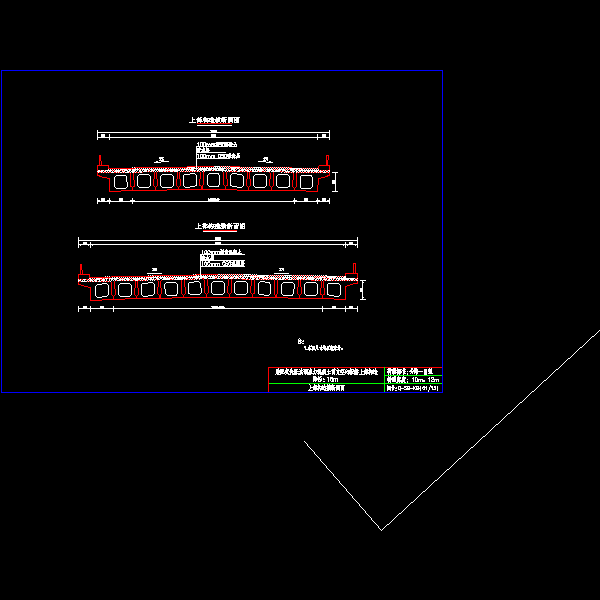

  • 01上部结构横断面图公路一级.dwg
    01上部结构横断面图公路一级.dwg

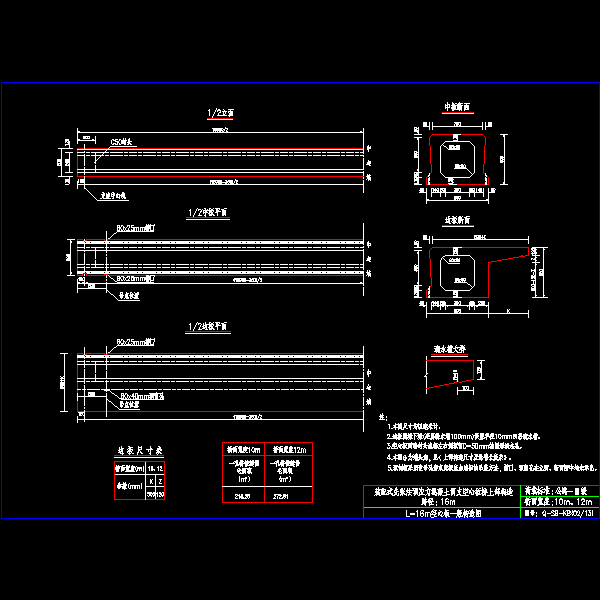

  • 02一般构造.dwg
    02一般构造.dwg

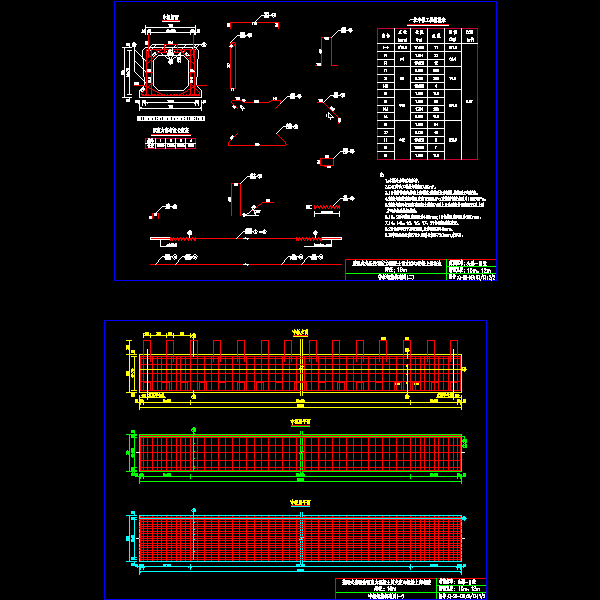

  • 03中板钢筋构造图-0.dwg
    03中板钢筋构造图-0.dwg
  • 04边板钢筋构造图.dwg
    04边板钢筋构造图.dwg

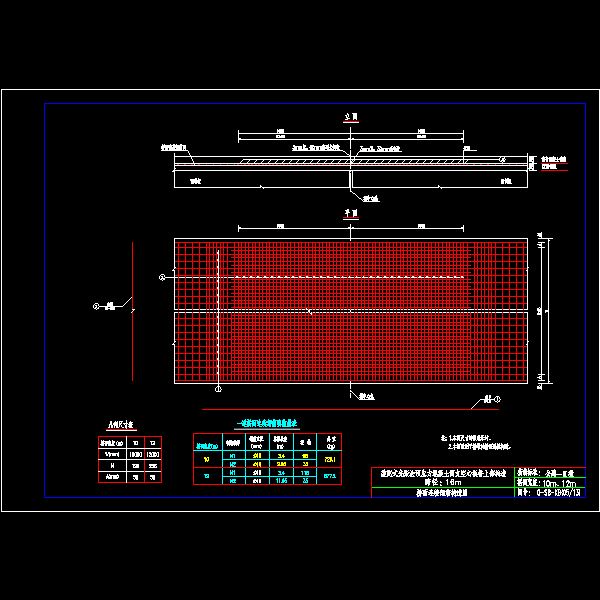

  • 05桥面连续钢筋构造.dwg
    05桥面连续钢筋构造.dwg
  • 06桥面铺装钢筋构造图.dwg
    06桥面铺装钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
