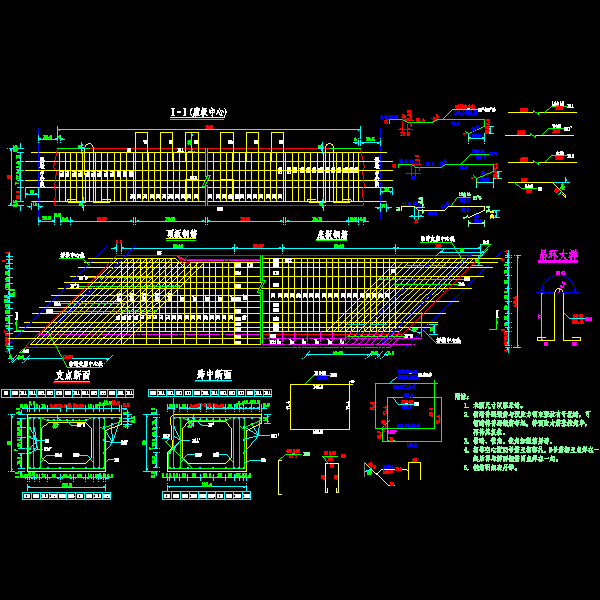

16米装配式预应力混凝土连续空心板设计CAD图纸范例(钢筋构造图)

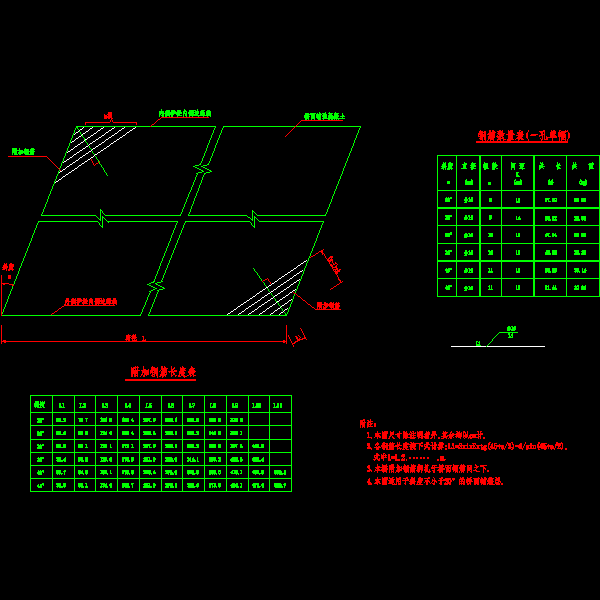

16米空心板设计图汇总 　　技术指标 　　1、设计荷载：公路—Ⅰ级。 　　2、桥面宽度：2X（0.5米防撞护栏 净-15.25米 1.0米波形护栏），配合路基宽度34.5米。 　　3、跨 径： 16米 　　4、斜 度：0?、5?、10?、15?、20?、25?、30?、35?、40?、45? 　　1 说明 　　2 空心板施工步骤示意图(一) 　　3 空心板施工步骤示意图(二) 　　4 空心板施工步骤示意图(三) 　　5 空心板上部横断面图 　　6 端跨桥面铺装钢筋构造图 　　7 中跨桥面铺装钢筋构造图 　　8 桥面钝角加强附加钢筋构造图 　　9 墩顶连续处桥面铺装加强钢筋构造图 　　10 边跨边板一般构造图 　　11 边跨中板一般构造图 　　12 中跨边板一般构造图 　　13 中跨中板一般构造图 　　14 端跨预应力钢束构造图 　　15 中跨边梁预应力钢束构造图 　　16 中跨中梁预应力钢束构造图 　　17 0度端跨边板普通钢筋构造图 　　18 0度端跨中板普通钢筋构造图 　　19 0度中跨边板普通钢筋构造图 　　20 0度中跨中板普通钢筋构造图 　　21 0度普通钢筋数量表 　　22 5度端跨边板普通钢筋构造图 　　23 5度端跨中板普通钢筋构造图 　　24 5度中跨边板普通钢筋构造图 　　25 5度中跨中板普通钢筋构造图 　　26 5度普通钢筋数量表 　　27 10度端跨边板普通钢筋构造图 　　28 10度端跨中板普通钢筋构造图 　　29 10度中跨边板普通钢筋构造图 　　30 10度中跨中板普通钢筋构造图 　　................................................ 　　共有图纸80张，具体见目录或稿件内部
