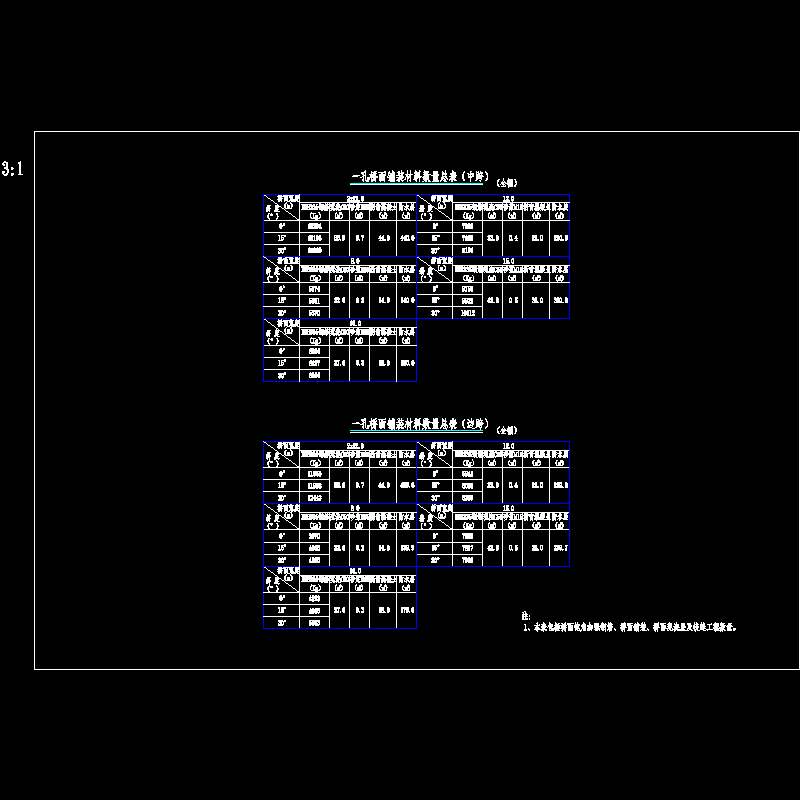

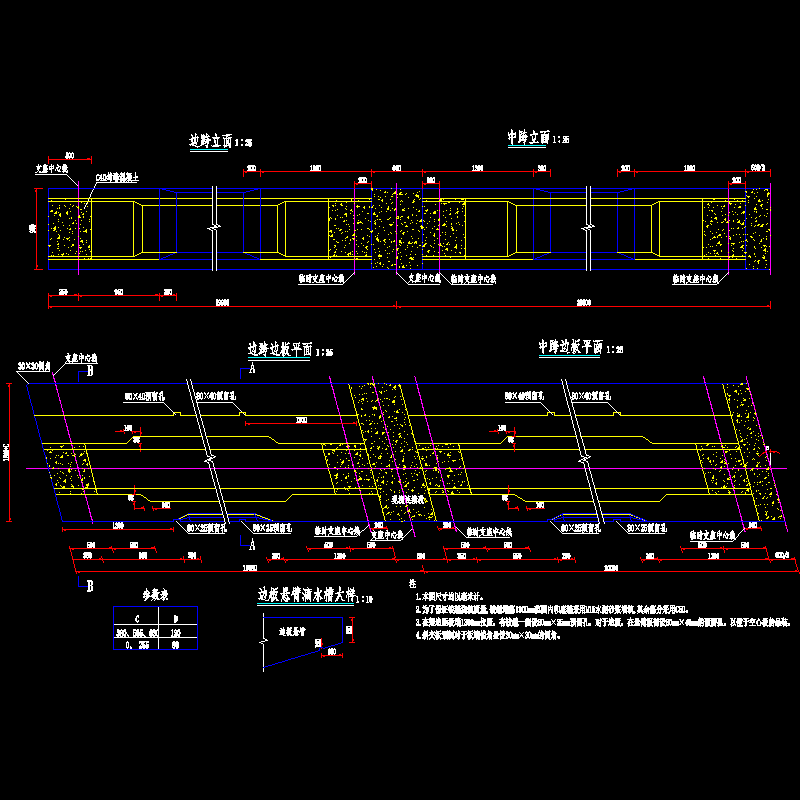

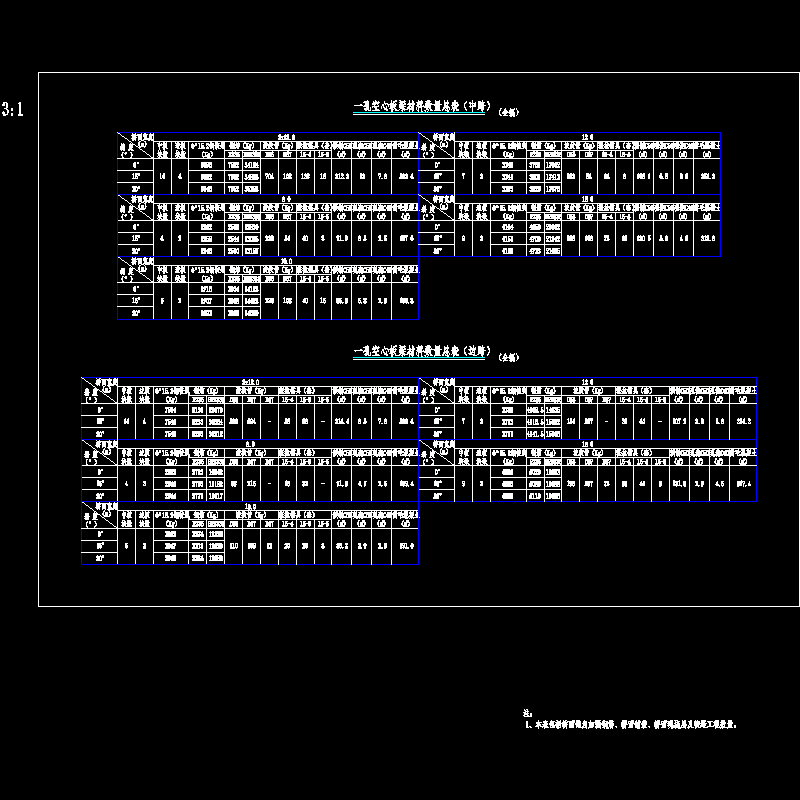

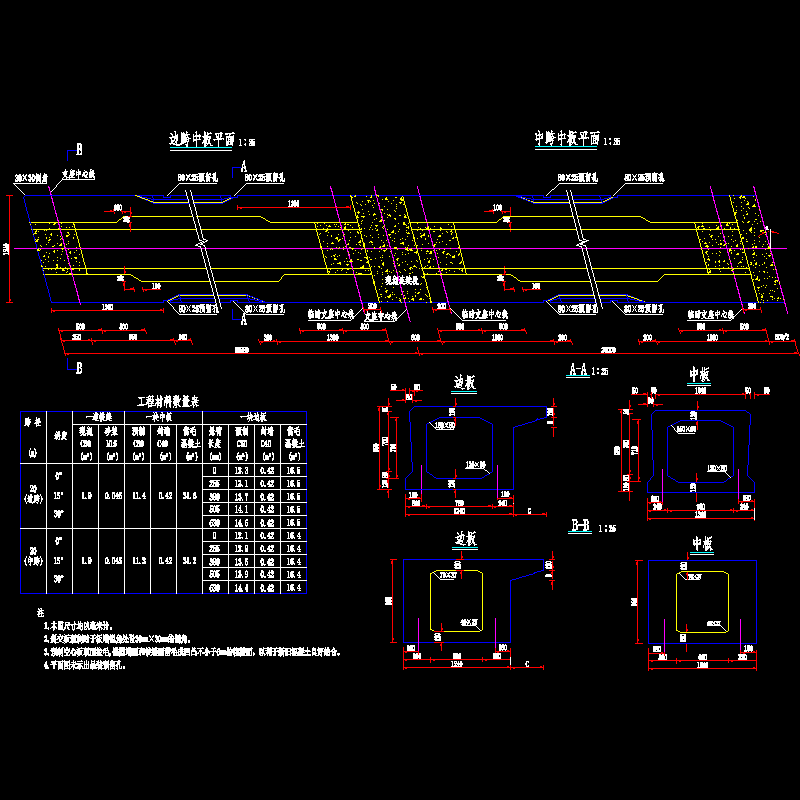

装配式后张法预应力混凝土连续空心板桥上部构造CAD图纸

一、技术标准与设计规范 　　1.《公路工程技术标准》(JTG B01—2003) 　　2.《公路桥涵设计通用规范》(JTG D60—2004) 　　3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—2004) 　　4.《公路桥涵施工技术规范》(JTJ 041—2000) 　　5.《公路交通安全设施设计技术规范》（JTG D81—2006) 　　四、设计要点 　　1.本通用图的结构体系为先简支后结构连续，其中：预制空心板采用部分预应力A类构件设计，现浇连续段按钢筋混凝土构件设计。 　　2.设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数按铰接板法计算，并采用空间结构计算软件校核。 　　3.设计参数 　　(1)混凝土：重力密度γ=26.0kN/ ，弹性模量Ec=3.45× MPa。 　　(2)沥青混凝土:重力密度γ=24.0kN/ 。 　　(3)预应力钢筋:弹性模量Ep=1.95×105MPa，松弛率ρ=0.035，松弛系数ξ=0.3。 　　(4)锚具:锚具变形、钢筋回缩按6mm(一端)计算; 金属波纹管摩阻系数μ=0.25，偏差系数κ=0.0015。 　　(5)支座不均匀沉降：Δ=5mm 　　(6)竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）规定取值。
