装配式先张法预应力混凝土连续空心板桥上部构造通用图纸（跨径16m、公路-Ⅰ级、1.25m板宽）.

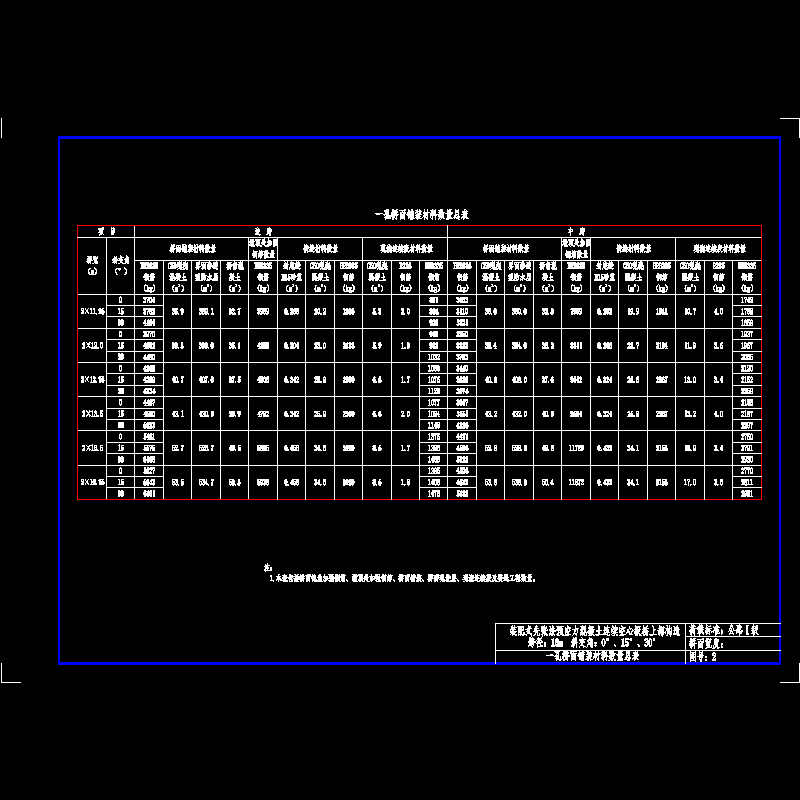

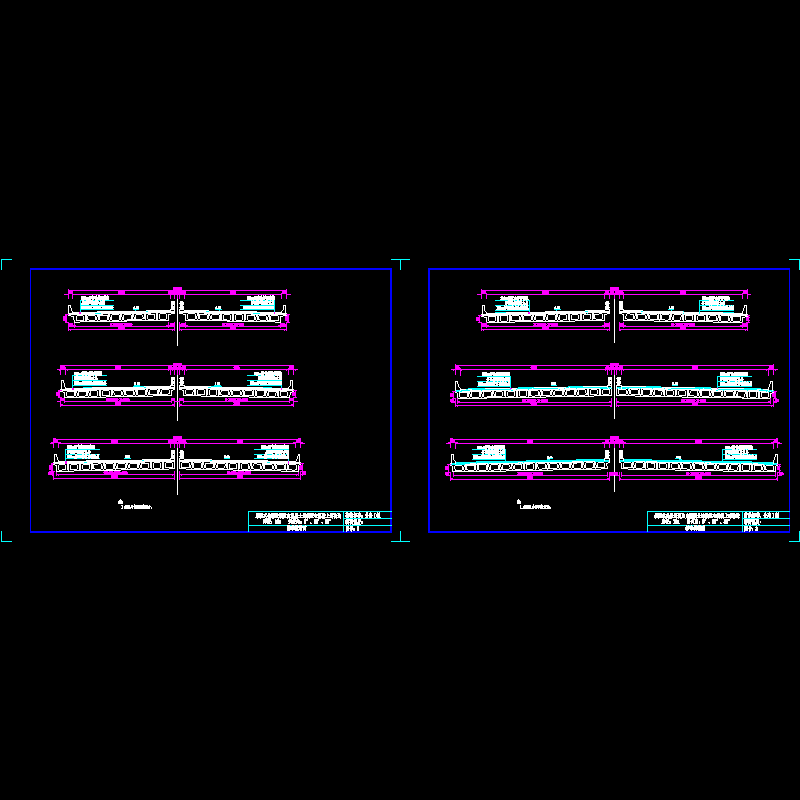

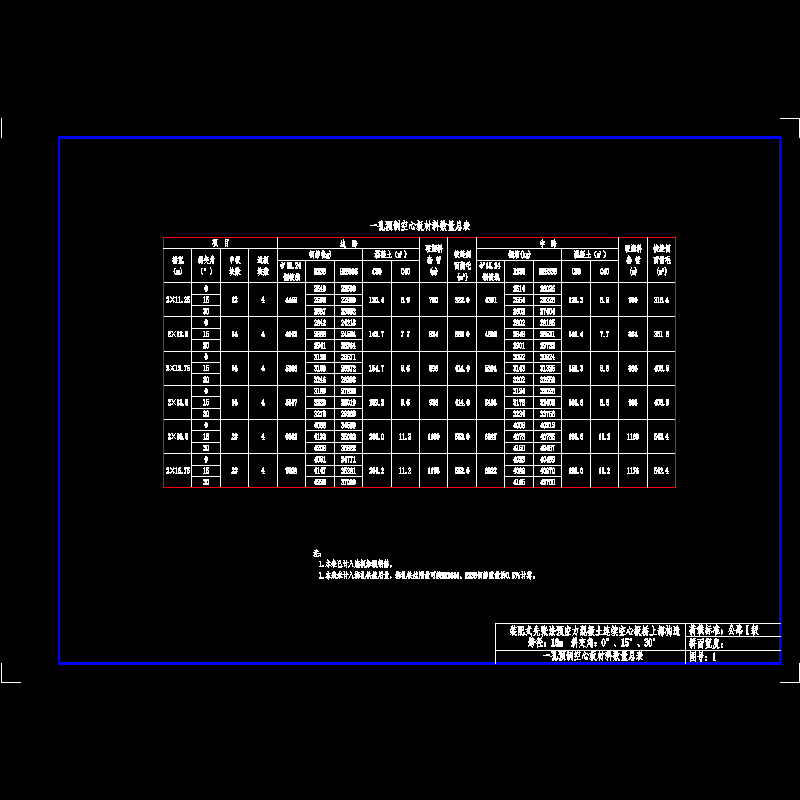

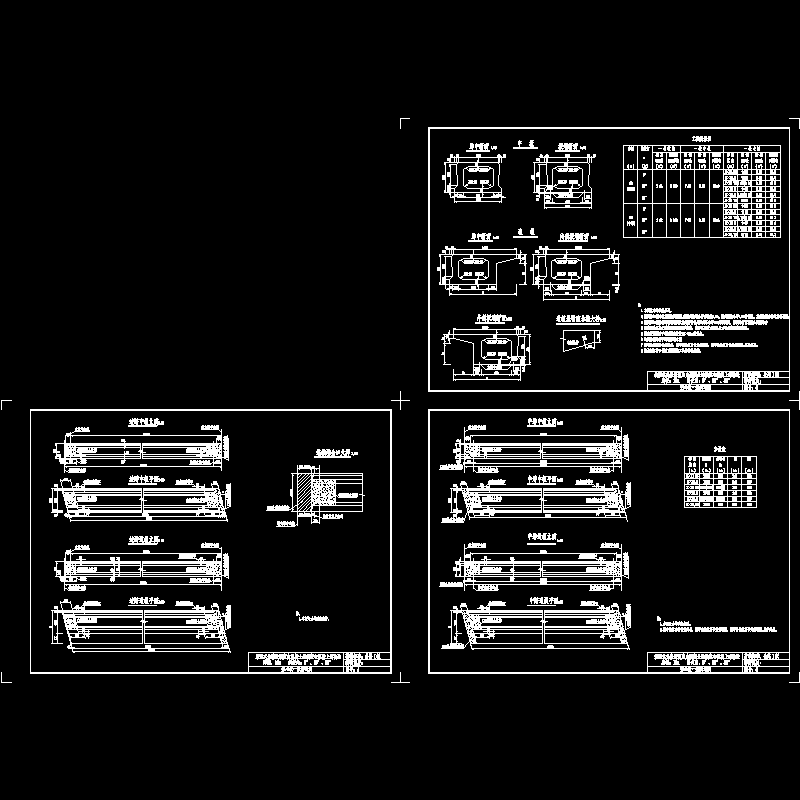

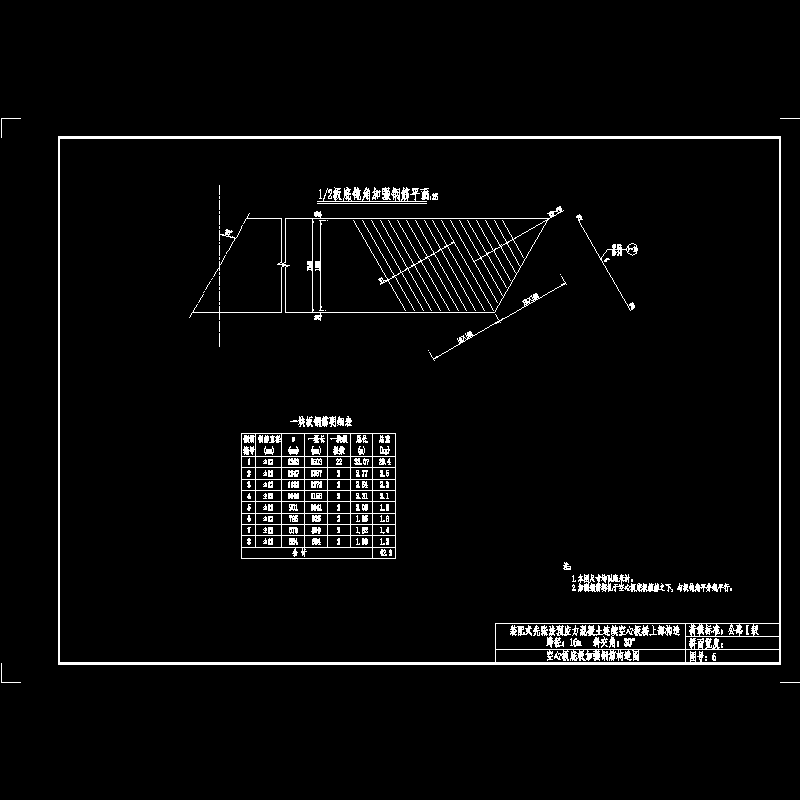

附件详情 说明 设计图纸 一孔空心板材料数量总表 一孔桥面铺装材料数量总表 标准横断面 空心板一般构造图 空心板底板加强钢筋构造图 桥面现浇层及铰缝钢筋构造图 中跨中板普通钢筋构造图(α=0°) 中跨中板普通钢筋构造图(α=15°) 中跨中板普通钢筋构造图(α=30°) 边跨中板普通钢筋构造图(α=0°) 边跨中板普通钢筋构造图(α=15°) 边跨中板普通钢筋构造图(α=30°) 中跨边板普通钢筋构造图(C=0mm、α=0°) 中跨边板普通钢筋构造图(C=0mm、α=15°) 中跨边板普通钢筋构造图(C=0mm、α=30°) 边跨边板普通钢筋构造图(C=0mm、α=0°) 边跨边板普通钢筋构造图(C=0mm、α=15°) 边跨边板普通钢筋构造图(C=0mm、α=30°) 中跨边板普通钢筋构造图(C=255mm、α=0°) 中跨边板普通钢筋构造图(C=255mm、α=15°) 中跨边板普通钢筋构造图(C=255mm、α=30°) 边跨边板普通钢筋构造图(C=255mm、α=0°) 边跨边板普通钢筋构造图(C=255mm、α=15°) 边跨边板普通钢筋构造图(C=255mm、α=30°) 中跨边板普通钢筋构造图(C=380mm、α=0°) 中跨边板普通钢筋构造图(C=380mm、α=15°) 中跨边板普通钢筋构造图(C=380mm、α=30°) 边跨边板普通钢筋构造图(C=380mm、α=0°) 边跨边板普通钢筋构造图(C=380mm、α=15°) 边跨边板普通钢筋构造图(C=380mm、α=30°) 中跨边板普通钢筋构造图(C=505mm、α=0°) 中跨边板普通钢筋构造图(C=505mm、α=15°) 中跨边板普通钢筋构造图(C=505mm、α=30°) 边跨边板普通钢筋构造图(C=505mm、α=0°) 边跨边板普通钢筋构造图(C=505mm、α=15°) 边跨边板普通钢筋构造图(C=505mm、α=30°) 中跨边板普通钢筋构造图(C=630mm、α=0°) 中跨边板普通钢筋构造图(C=630mm、α=15°) 中跨边板普通钢筋构造图(C=630mm、α=30°) 边跨边板普通钢筋构造图(C=630mm、α=0°) 边跨边板普通钢筋构造图(C=630mm、α=15°) 边跨边板普通钢筋构造图(C=630mm、α=30°) 现浇连续段钢筋构造图(B=23m、α=0°) 现浇连续段钢筋构造图(B=23m、α=15°) 现浇连续段钢筋构造图(B=23m、α=30°) 现浇连续段钢筋构造图(B=24.5m、α=0°) 现浇连续段钢筋构造图(B=24.5m、α=15°) 现浇连续段钢筋构造图(B=24.5m、α=30°) 现浇连续段钢筋构造图(B=26m、α=0°) 现浇连续段钢筋构造图(B=26m、α=15°) 现浇连续段钢筋构造图(B=26m、α=30°) 现浇连续段钢筋构造图(B=28m、α=0°) 现浇连续段钢筋构造图(B=28m、α=15°) 现浇连续段钢筋构造图(B=28m、α=30°) 现浇连续段钢筋构造图(B=33.5m、α=0°) 现浇连续段钢筋构造图(B=33.5m、α=15°)
