装配式先张法预应力混凝土简支空心板桥上部构造通用图纸(跨径16m、公路-Ⅱ级、1m板宽)

附件详情 说明 设计图纸 一孔预制空心板材料数量汇总表 一孔桥面铺装及铰缝材料数量汇总表 标准横断面 空心板一般构造图 桥面钝角加强钢筋构造图 空心板板底钝角加强钢筋构造图 桥面连续钢筋构造图 桥面铺装钢筋构造图 中板钢筋构造图(α=0°) 中板钢筋构造图(α=15°) 中板钢筋构造图(α=30°) 边板钢筋构造图(α=0°,桥面宽度:8.5m) 边板钢筋构造图(α=15°,桥面宽度:8.5m) 边板钢筋构造图(α=30°,桥面宽度:8.5m) 边板钢筋构造图(α=0°,桥面宽度:10、12m) 边板钢筋构造图(α=15°,桥面宽度:10、12m) 边板钢筋构造图(α=30°,桥面宽度:10、12m)
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

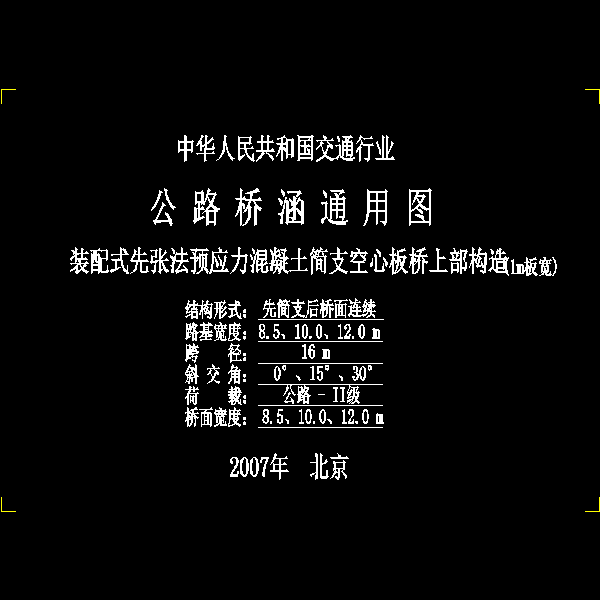

  • 00封面16d.dwg
    00封面16d.dwg

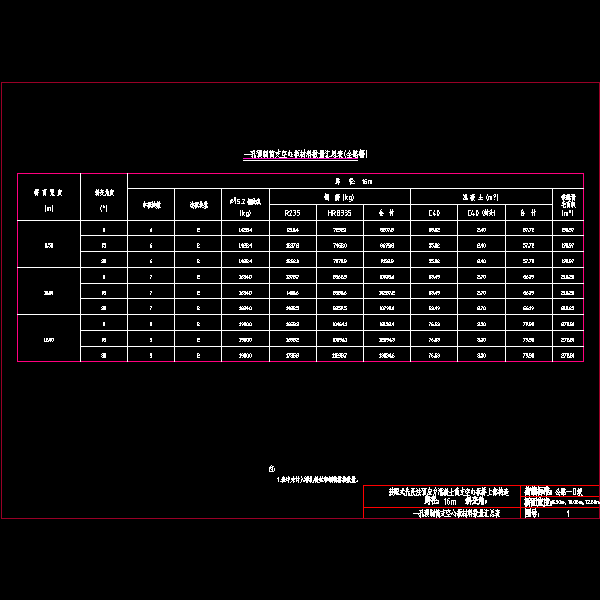

  • 01空心板汇总表.dwg
    01空心板汇总表.dwg

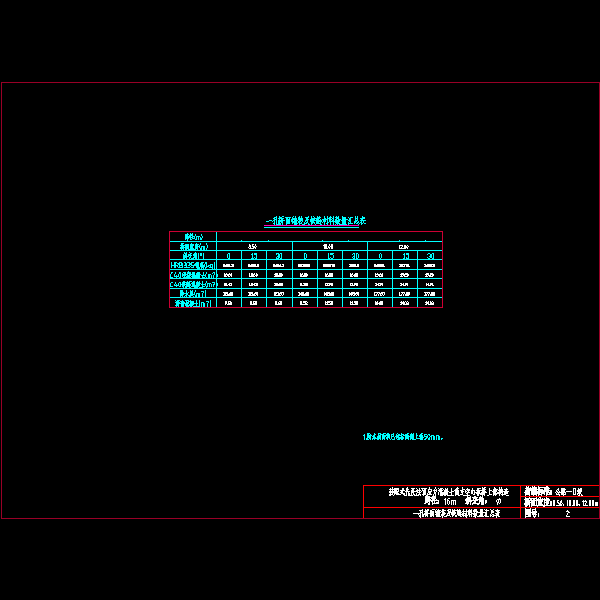

  • 02一孔桥面铺装及铰缝材料数量汇总表.dwg
    02一孔桥面铺装及铰缝材料数量汇总表.dwg
  • 03上部结构横断面图.dwg
    03上部结构横断面图.dwg
  • 04一般构造.dwg
    04一般构造.dwg
  • 05桥面钝角加强钢筋构造图.dwg
    05桥面钝角加强钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
