35x20m预应力混凝土连续小箱梁桥改造设计图纸_预应力连续空心板cad

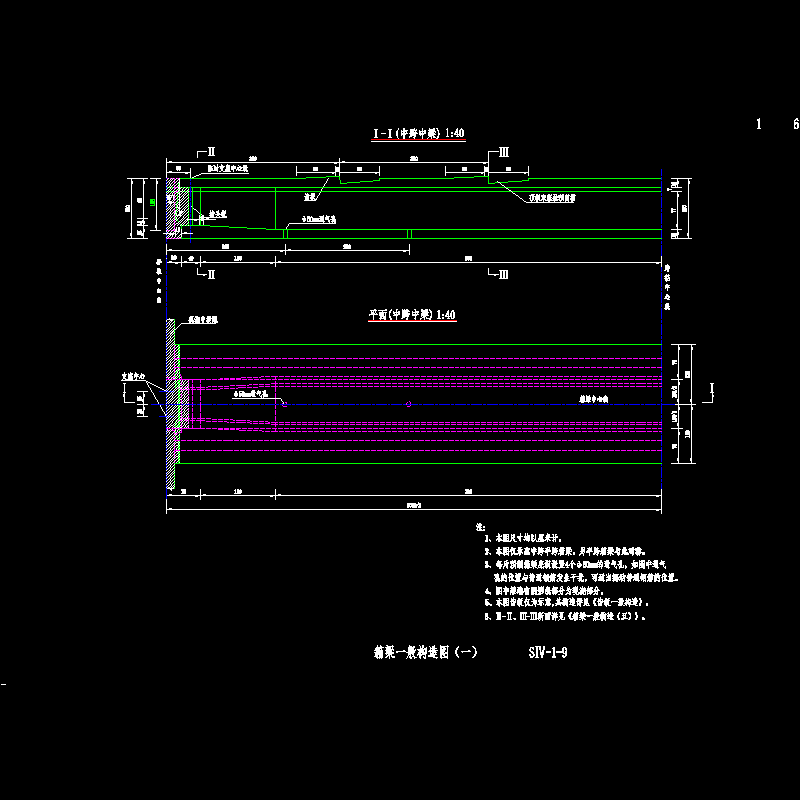

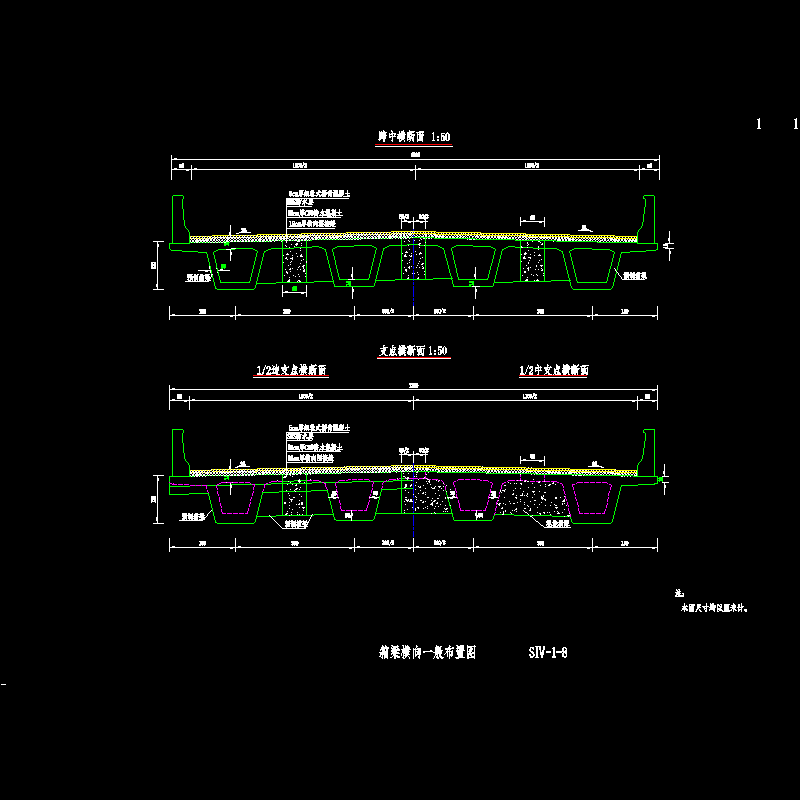

桥梁概况： 　　 原桥上部结构为35孔20m预应力连续空心板，下部结构桥墩为双柱墩，桥台分别为柱式台和肋板桥台，钻孔灌注桩基础。 　　 改造后的特大桥为35×20m预应力混凝土连续小箱梁，下部建筑结构形式同原桥，对原基础承载力安全储备不足的墩台进行补桩设计。新桥中心桩号为K222 600，交角90°，桥宽为净11 2×0.5m防撞护栏，桥梁全长为705m。 　　...... 　　技术标准： 　　 (1)汽车荷载等级：公路-I级 　　 (2)桥梁宽度：12m=净11m 2x0.5m护栏 　　 (3)设计洪水频率：1/100；设计洪水位：39.02m 　　 (4)环境类别为Ⅰ类 　　 (5) 地震作用：地震动峰值加速度0.15g，地震烈度为Ⅶ度 　　...... 　　设计于2014年，共70张CAD设计图。
