预应力砼连续箱梁跨线桥抗倾覆改造大样图cad设计说明

  • 位置:重庆
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:82m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥
该附件为: 预应力砼连续箱梁跨线桥抗倾覆改造图纸2021 ,格式dwg,节点清晰,同类工程可下载参考。
一、项目概要:
  1. xx路跨线3号桥上跨xx高速,公路等级为二级,桥梁全长82.0m,全宽10.5m,车行道净宽9.5m,桥梁两侧各设置0.5m宽混凝土护栏。桥梁设计荷载采用公路-II级。
  2. 本桥上部结构采用20m 30m 20m预应力混凝土连续箱梁,下部结构桥台采用重力式U台,桥墩均采用独柱墩,最大墩高16m,该桥平面位于直线上,墩台轴线各跨交角均为90°。
  3. 桥梁主梁宽10.5m,梁高1.5m,采用直腹板单箱双室截面,底宽6.0m,悬臂长2.25m,悬臂端部厚0.15m,根部厚0.4m。主梁跨中位置顶板厚0.2m,底板厚0.2m,腹板厚0.5m;在梁端位置顶板加厚至0.40m,底板加厚至0.40m,腹板未加厚。
  4. 桥墩位置均采用独柱墩单支座进行设计,支座采用盆式橡胶支座;桥台位置均按3支座进行设计,支座间距2.6m,支座采用板式橡胶支座。
二、编制依据:
1、《公路工程技术标准》(JTGB01-近代);
2、《公路工程技术标准》(JTGB01-近代)(参考);
3、《公路桥涵设计通用规范》(JTG D60-近代);
4、《公路桥涵设计通用规范》(JTG D60-近代)(参考);
5、《公路圬工桥涵设计规范》(JTG D61-近代);
6、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-近代);
7、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018);
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

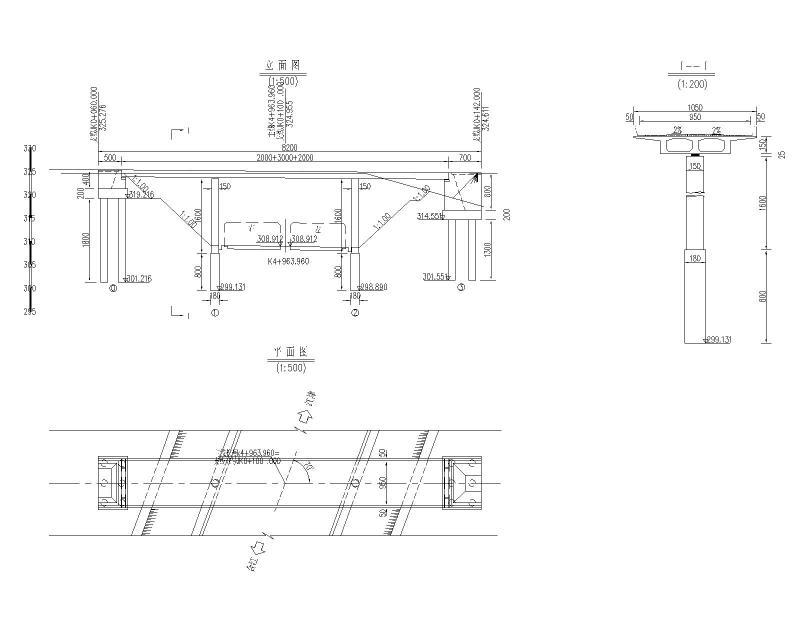

  • 桥型布置图
    桥型布置图

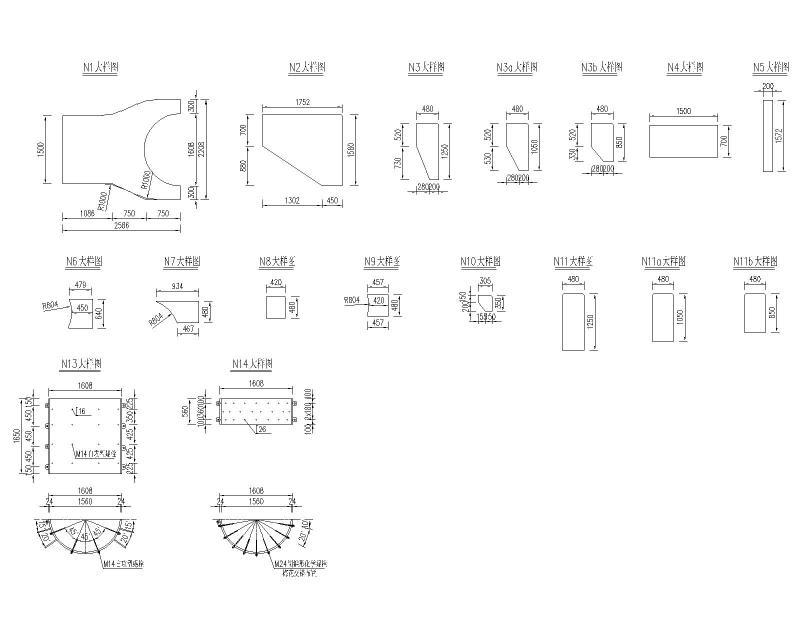

  • 桥梁构件大样图
    桥梁构件大样图

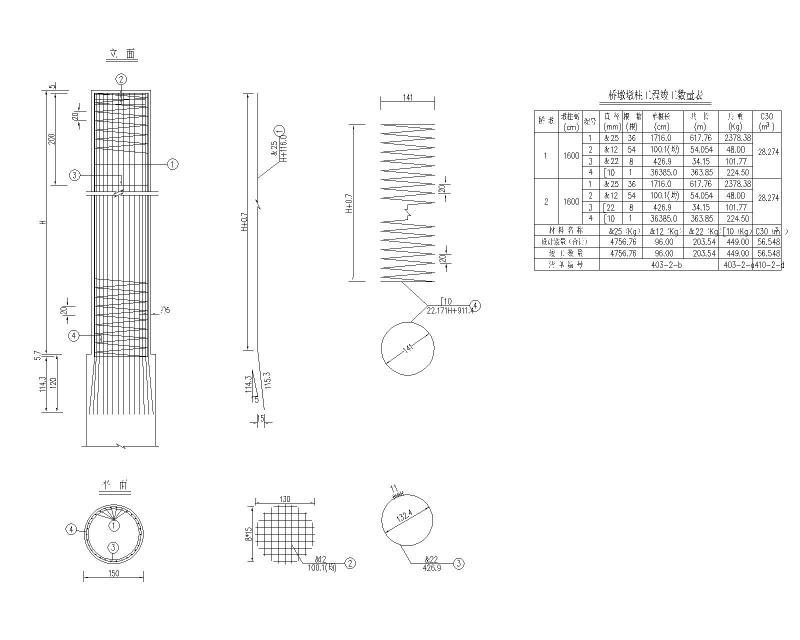

  • 桥梁桩基构造图
    桥梁桩基构造图

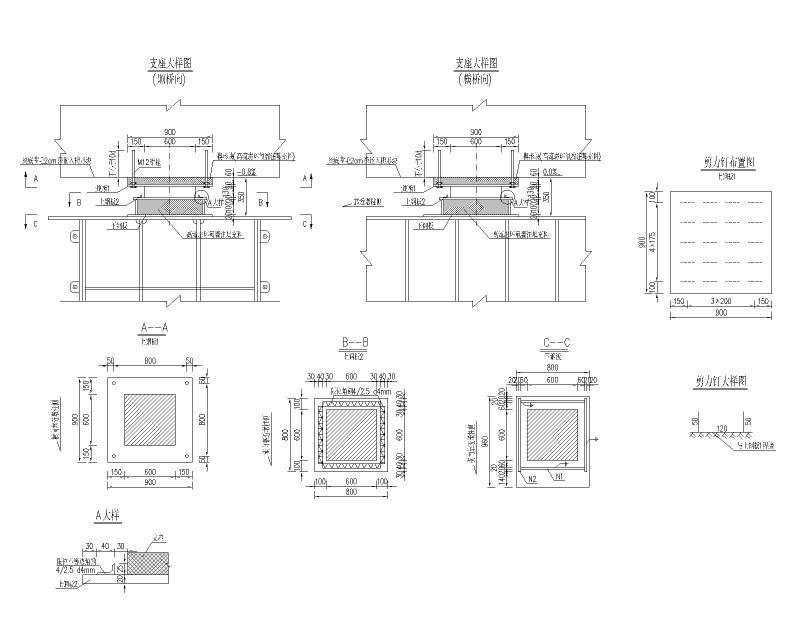

  • 楔形块锚栓大样图
    楔形块锚栓大样图

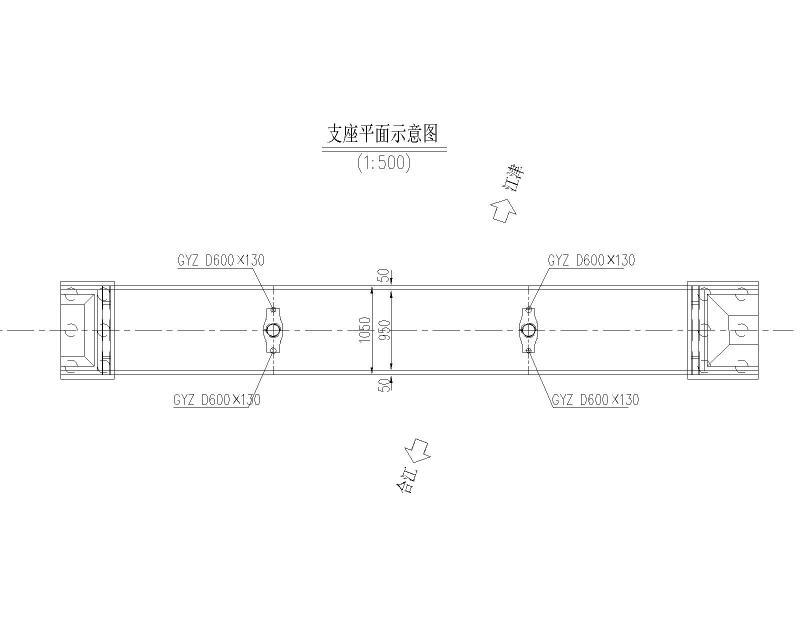

  • 支座平面示意图
    支座平面示意图
  • 主梁断面布置图
    主梁断面布置图
以上是部分截图,请下载附件后查看完整高清内容
