三跨预应力连续箱梁人行桥设计全套cad图纸和设计说明,材料量文件

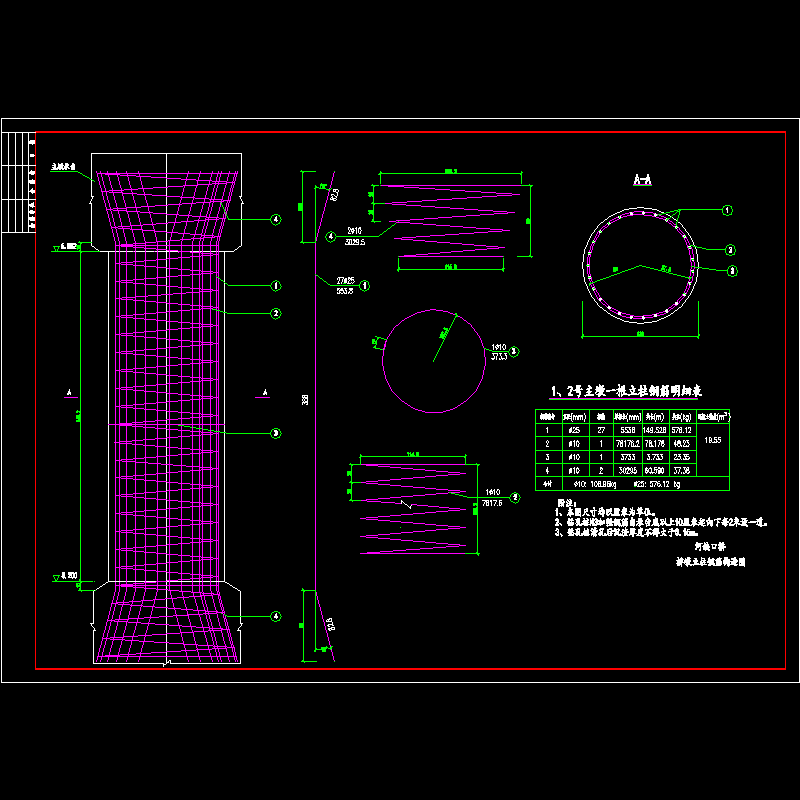

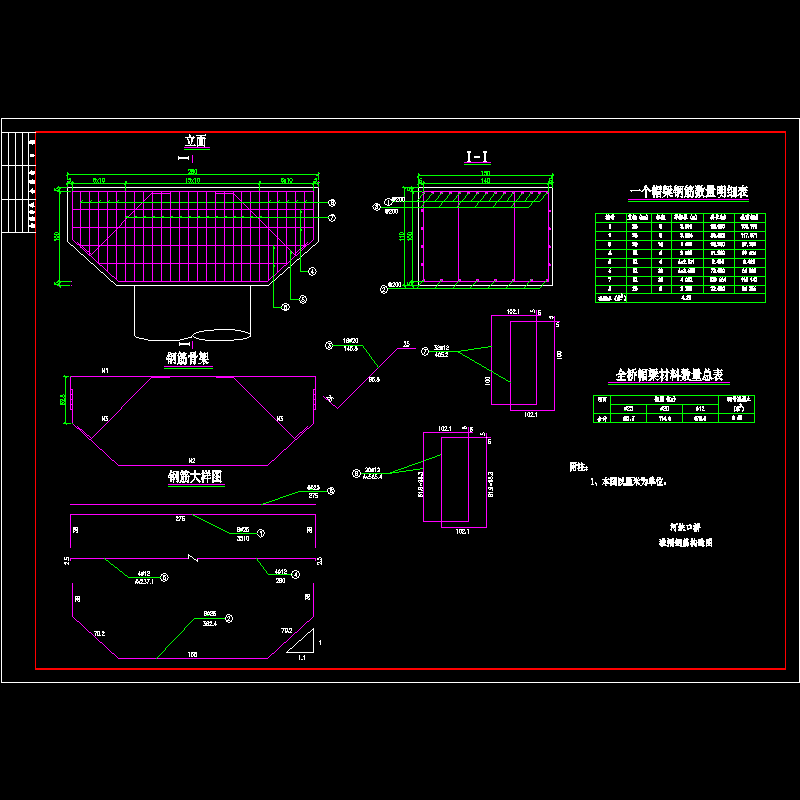

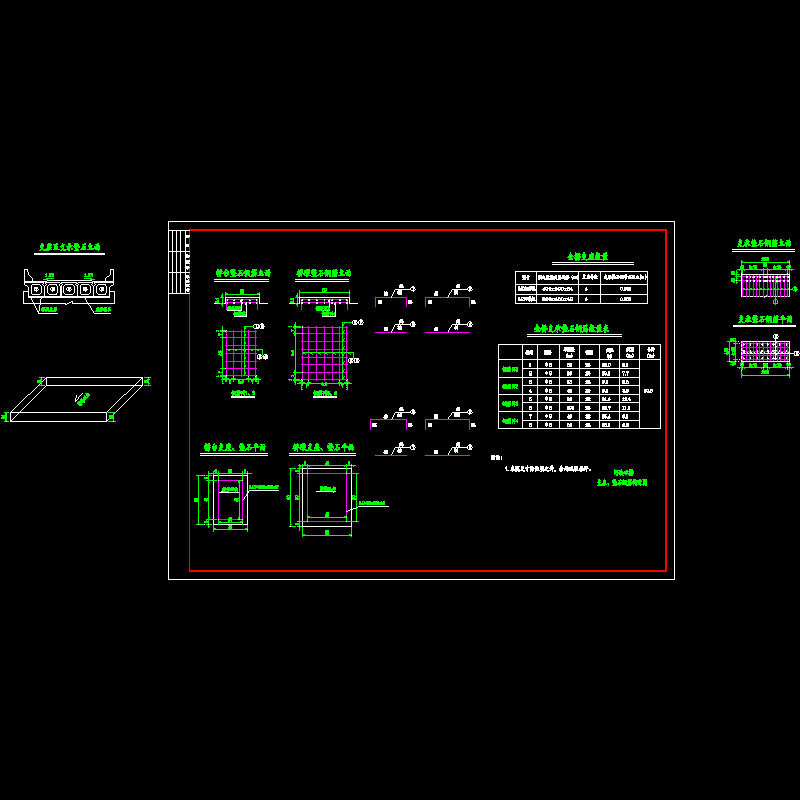

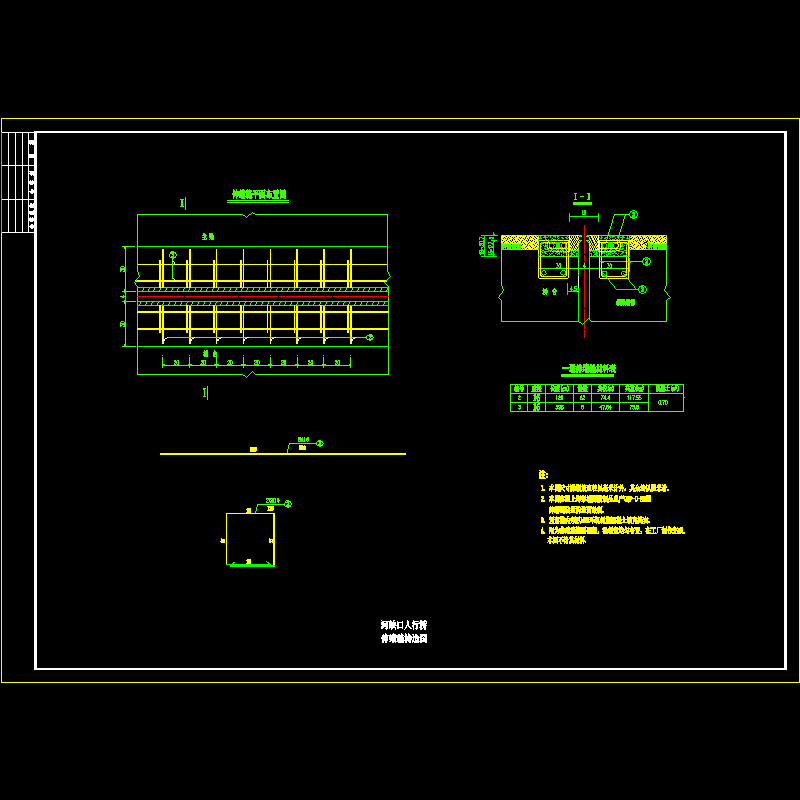

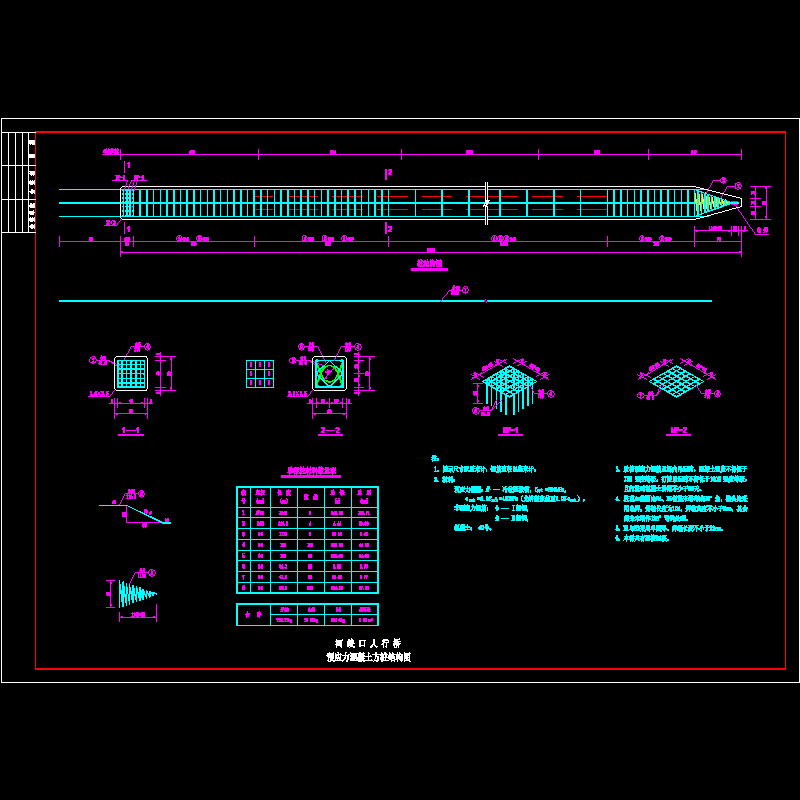

河缺口人行桥全套图纸。桥梁主体采用（27m 35m 27m）三跨预应力连续箱梁结构。本桥上部构造为预应力混凝土三跨（26.96m 35m 26.96m）连续箱梁，箱梁顶宽6m，底宽2.8m，全长为88.92m。箱梁横断面采用直腹板单箱单室，顶、底板表面横向水平。箱梁梁高为1.6m。箱梁腹板厚度由边、中支点处的0.60m变化至跨中的0.36m；底板厚度由支点的0.30m变化至跨中的0.18m；顶板厚度为0.20m；箱梁翼缘板悬臂长度为1.6m，端部厚度为0.15m，悬臂根部增加至0.35m；箱内上承托尺寸为0.3x0.15m，下承托为0.15x0.15m；箱梁中支点处设1.2m厚横隔板，边支点处设0.8m厚横隔板。 　　共27个CAD个文件，1个设计说明文件，1个材料量文件。
