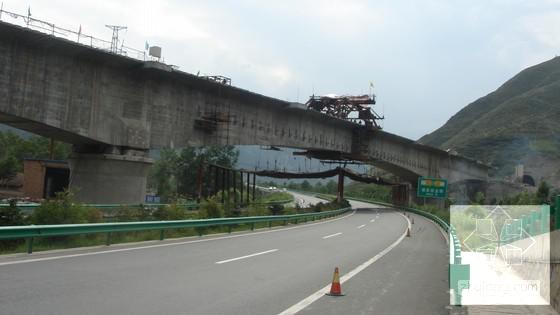

48m跨线桥连续梁专项施工方案(78页)

附件详情

项目概要:
桥梁全长5385.45,米连续梁全长为113.2m,孔跨布置为1-(32+48+32)m,计算跨度为31.85+48+31.85m,中支点处截面中心线处梁高3.885m,跨中8m直线段及边跨12.60m直线段截面中心线处梁高为2.885m,梁底下缘按二次抛物线变化,边支座中心线至梁端0.75m。本连续梁位于直线段。
......
基数标准:
铁路等级:国家I级重载铁路,设计轴重30T;
正线数目:双线;
速度目标值:120km/h;
最小曲线半径:一般1200m,困难800m;
限制坡度:汤阴东~日照南6‰;
牵引种类:电力;
......
总体方案:
预应力混凝土连续箱梁共分为3个施工节段,共5个梁段。其中主墩上0号块(第一施工节段)长度为46米;1号块为第二施工节段,其长度为12.6米,其位置位于连续梁边跨;在连续梁主跨跨中设合龙段(第三施工节段)2号块,其长度为2米。各梁段均采用满堂支架+钢管柱门洞现浇法施工。现浇梁支架采用分段搭设,分段对称现浇施工,施工顺序按先施工第一施工节段然后施工边跨第二施工节段,第二施工节段施工完毕后进行第三节段合龙段施工。各节段施工完毕后不拆除支架,待连续梁全部施工完成后统一拆除支架。
......
,共78页。

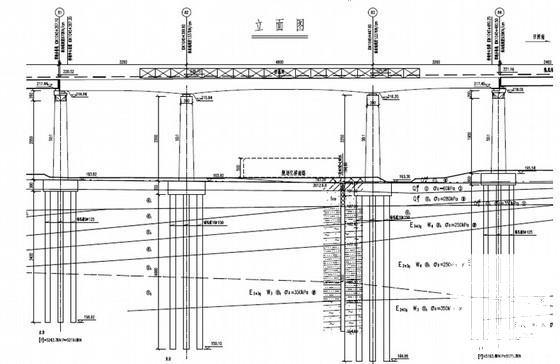

立面图

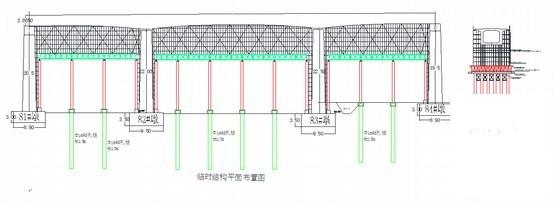

临时结构 平面布置图

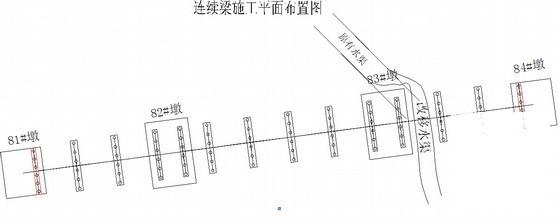

连续梁施工平面布置图
