大桥工程50m梁桥移动模架专项施工方案

附件详情

三、50m箱梁施工总体原则
50m梁桥箱梁采用移动模架现浇，每跨施工缝设于离支座中心10m处，整跨成型施工，左右幅各配一套移动模架，施工顺序为从PM130＃墩向主桥方向逐孔现浇施工。先施工左幅，左右幅施工间隔在一孔以上…………
1、移动模架的拼装
左右幅移动模架均在PM130#墩～PM129＃墩范围内浇筑临时支承台座，利用两台吊车抬吊进行现场拼装…………
2、箱梁钢筋绑扎
箱梁钢筋半成品在陆地上钢筋厂加工，用平车运至施工墩位处再用吊车吊至施工现场绑扎成型，箱梁钢筋绑扎首先绑扎底板钢筋、腹板钢筋及横隔墙钢筋，待内模安装并调整完毕后，可进行顶板钢筋的绑扎及纵、横、竖向预应力管道的安装…………
3、箱梁砼浇筑
箱梁砼由岸上拌和站拌制，砼运输车运至施工现场，在施工墩位之间安放两台砼输送泵车，运输车上的砼经过泵车泵送入模…………
4、纵横向预应力管道均采用塑料波纹管，张拉后真空压浆…………
五、移动模架施工
5.1移动模架施工顺序说明
根据现场的具体情况，考虑到浅滩区承台上支撑托架的安装利用在墩侧和栈桥相连的施工通道，先施工右幅箱梁时将会影响左幅支撑托架的安装，所以现场采用先施工左幅箱梁，左右幅间隔一孔以上…………

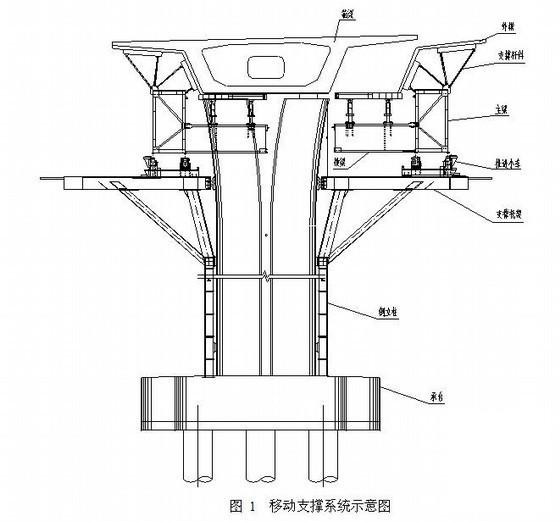

模架系统的移动操作包括模架的横移、纵移，千斤顶顶升、下落等。标准跨工作流程如下：

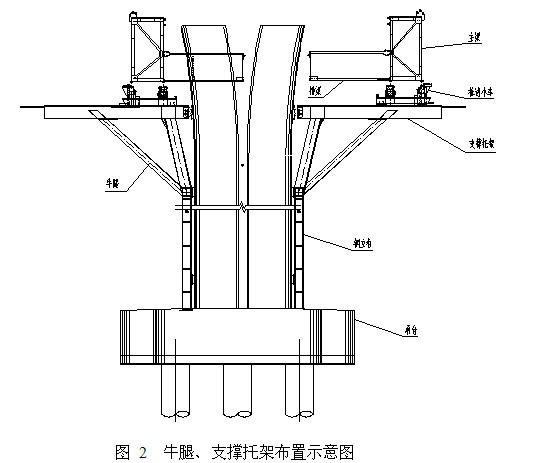

1、在已浇注段前方桥台上安装一对托架及工作台车…………
2、已浇段混凝土张拉完成后，拆除墩顶模，脱模。主千斤顶（500t、800t）松开螺旋锁紧装置，千斤顶下放，落在工作台车上，上好卡板…………
3、解除横梁和底模中间连接…………
4、用25t前卡式千斤顶拉动工作台车，使系统分离并对称横向外移，直到底模和横梁能顺利通过墩身…………
5、用工作台车上的纵向千斤顶，使主梁纵向前移到下一跨…………
6、主梁移动到位后，系统横移，并使横梁合拢，通过φ36精轧螺纹钢连接。调整挂梁的位置，穿后吊点φ36精轧螺纹钢，顶升500t、800t千斤顶，使主梁就位，调底模及腹板模，装墩顶模…………
7、上跨预应力束压浆。扎底、腹板及横隔板钢筋，布底、腹板预应力束，
调翼板模，安装并张拉翼模后吊点，使模板与已浇混凝土有良好的接触…………
8、拆上跨内模及横隔板模板至本跨安装，扎翼板、顶板及横隔板钢筋，布顶板预应力束…………
9、装翼板侧模，预埋泄水孔及护栏埋件，预留挂梁预留吊带孔…………
10、清理现场，浇箱梁混凝土，收面，养护…………
