老场村钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥)

一、技术标准与设计规范   1)设计荷载:公路Ⅱ级。   2)桥  型:跨径为36.90m净矢跨比为1/7.3的钢筋混凝土板拱桥。   3)桥面宽度:0.5m(防撞栏杆) 6.0m 0.5m(防撞栏杆)。   4)桥  长:46.28米。   5)桥面纵坡:无桥面纵坡。   6)桥面横坡:双向1.5%。   2、采用规范:   1)中华人民共和国交通部标准《公路桥涵设计通用规范》(JTG D60-2004)。   2)中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ041-2000)。   3)《公路工程技术标准》。   4)《公路桥涵施工技术规范》。   三、设计要点   1、本桥为板拱桥,桥台与拱座结为一体,下部采用桩基,按平面杆系有限元法计算。   2、拱圈合拢温度为15℃,最高年平均温度为40℃,最低年平均温度为0℃。砼收缩按-20℃计。沉降以拱座对称水平变位1cm计算。      具体见稿件内部

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

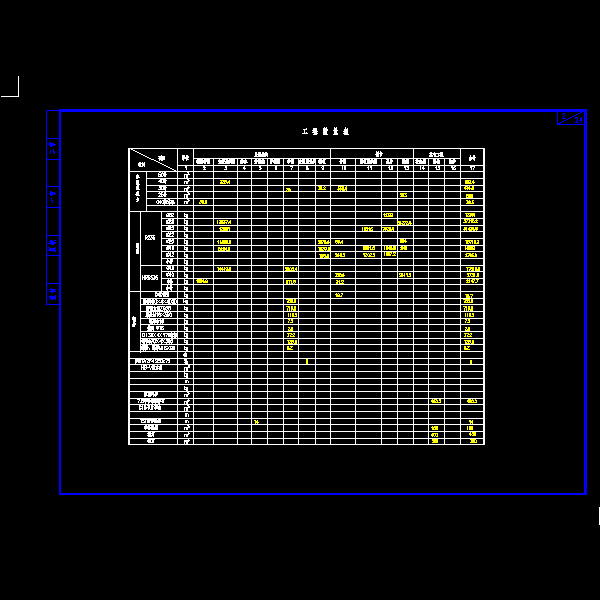

  • 老场村钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥) - 1
    第 1 张图

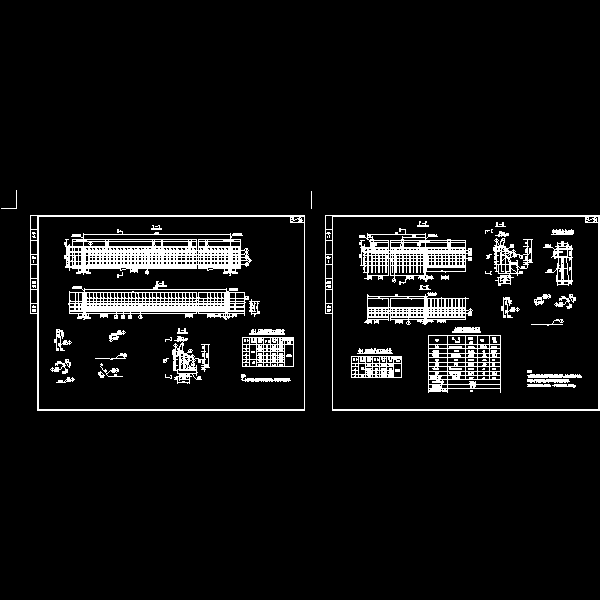

  • 老场村钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥) - 2
    第 2 张图
  • 老场村钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥) - 3
    第 3 张图

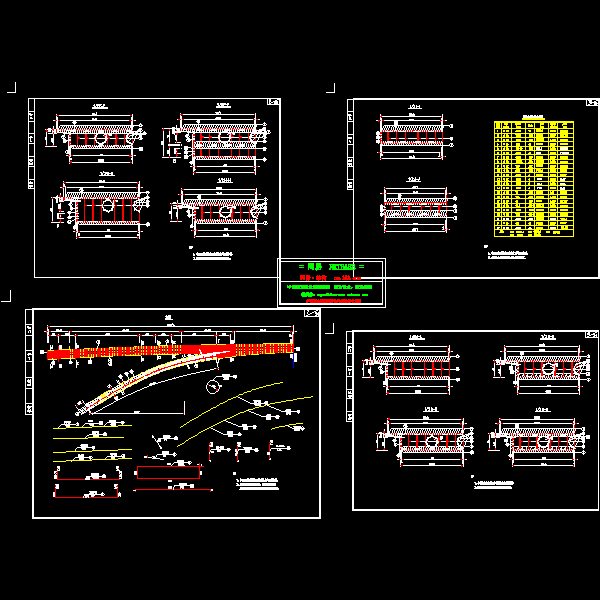

  • 老场村钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥) - 4
    第 4 张图

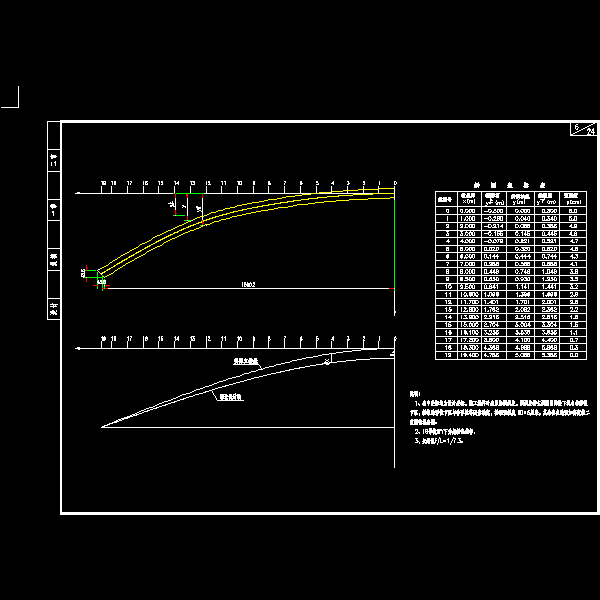

  • 老场村钢板拱跨线桥CAD施工方案图纸设计(预应力混凝土桥) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
