预应力T型互通匝道桥CAD施工大样图（现浇箱梁花瓶式桥墩）.dwg

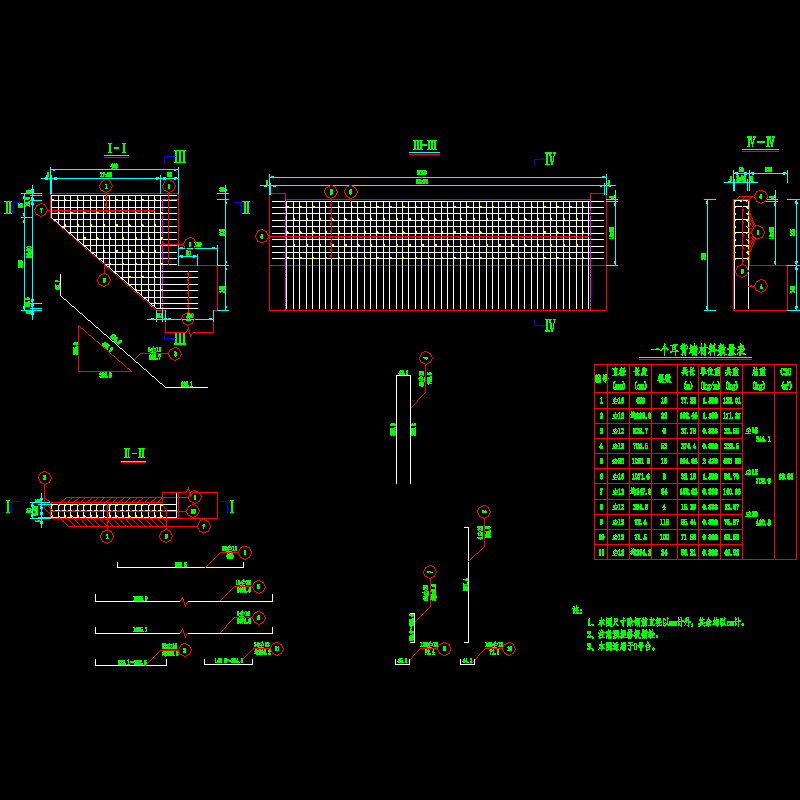

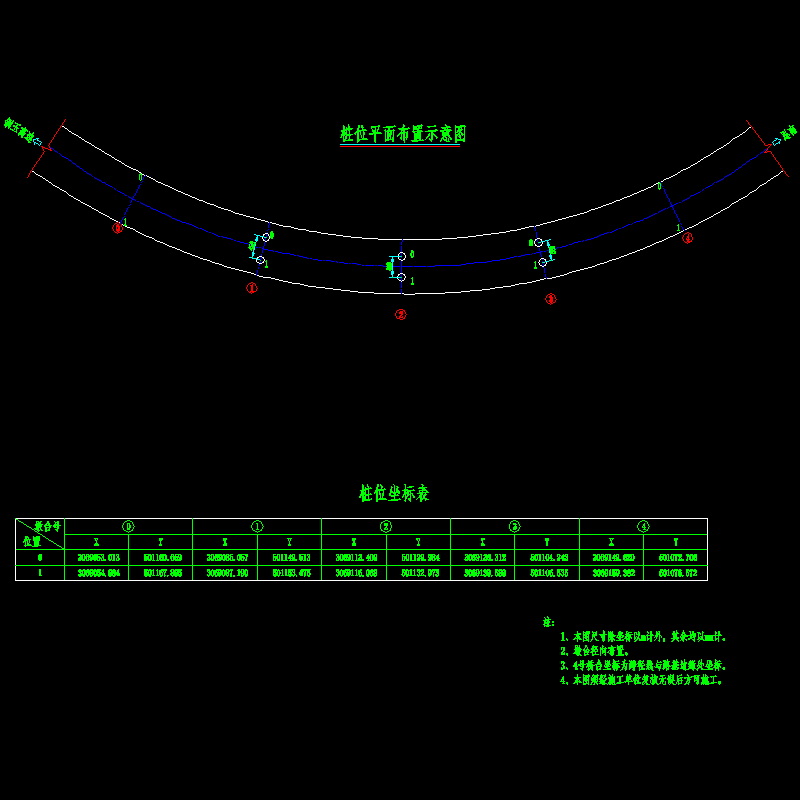

附件详情 荷载标准：公路－Ⅰ级 地震烈度：6度 　　桥面宽度：10.5m 伸缩装置：80型伸缩装置 　　上部结构：4x35m预应力砼现浇箱梁。下部结构：0号桥台采用柱式台，基础采用钻孔灌注桩基础；4号桥台采用U型台，其基础采用扩大基础；桥墩为花瓶式桥墩，其基础采用钻孔灌注桩基础。 　　…… 　　桥梁说明；桥梁工程数量表；桥型布置图(二）；桩位坐标图；上部构造标准横断面图；桥面铺装钢筋构造图；预应力凝土箱梁一般构造图（三）；预应力箱梁钢束大样图；预应力箱梁施工流程图；预应力凝土箱梁钢筋构造图（三）；中横梁钢筋构造图；端横梁钢筋构造图；横隔板钢筋构造图；预应力砼箱梁锚下及防崩钢筋构造图；桥台一般构造图（二）；桥台盖梁钢筋构造图；桥台耳背墙帽钢筋构造图；桥台台帽钢筋构造图；U台侧墙钢筋构造图（三）；桥台桩基钢筋构造图；桥墩一般构造图；桥墩墩柱、承台、桩基钢筋构造图；支座垫石钢筋构造图（二）；桥台挡块钢筋构造图（二）；桥上防撞墙钢筋构造图；耳墙、侧墙上防撞墙钢筋构造图；搭板钢筋构造图；U型桥台台背排水构造图；80型伸缩缝安装示意图；桥面排水示意图；桩基础混凝土质量检测管构造图；梯道一般构造图；桥台防护构造图 　　…… 　　共计41张，编制于2010年 桥型布置图 桥台一般构造图 桥面铺装 锥坡构造图 端横梁钢筋构造图 桥墩墩柱钢筋构造图
