1x25m预应力混凝土简支箱梁桥设计套图纸（总长35米）.dwg
桥梁采用1x25m预应力混凝土简支箱梁，全桥总长35m。设计准确，图纸完整，值得借鉴参考。 ...... 设计于2014年，共26张CAD设计图。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

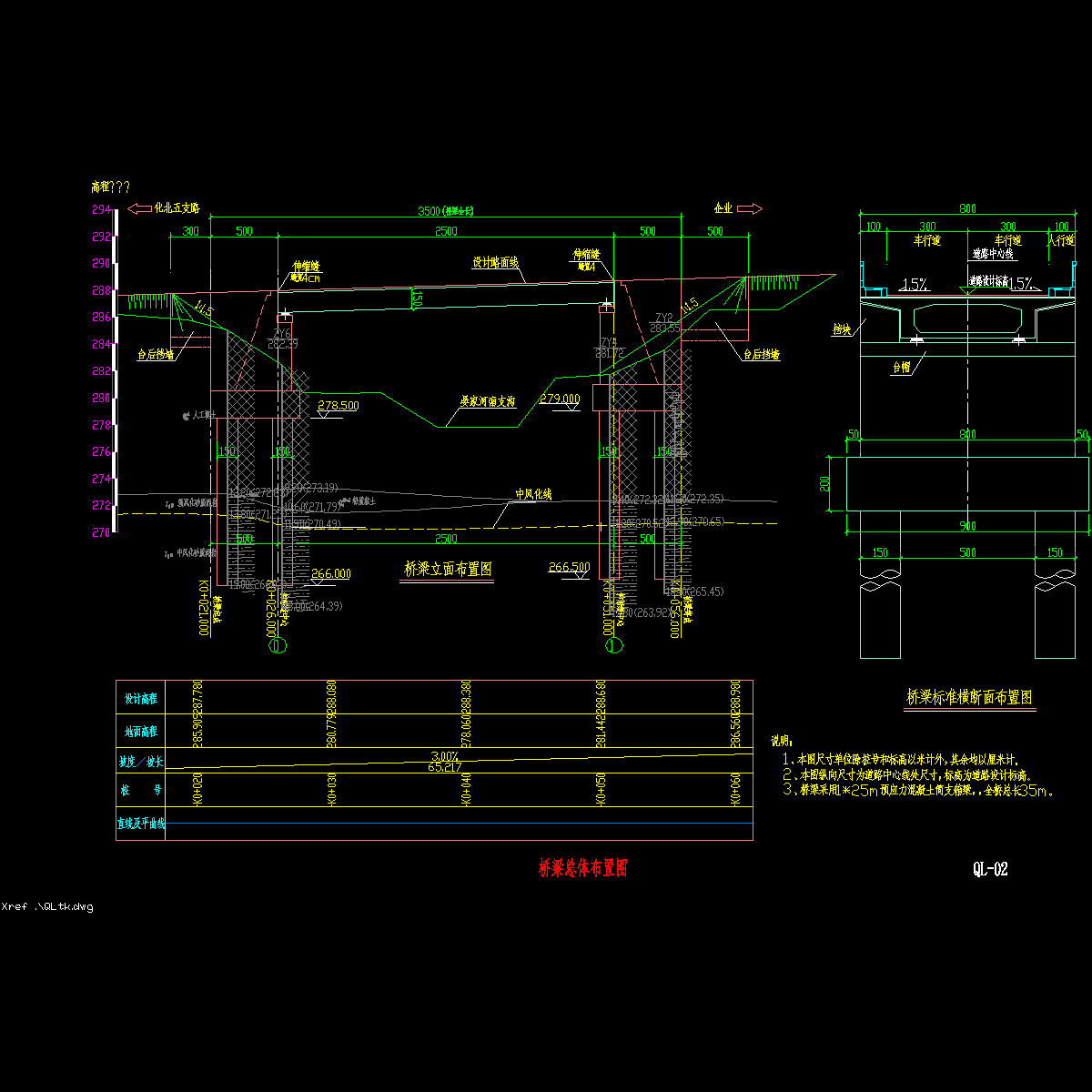

02桥梁立面布置图.dwg -

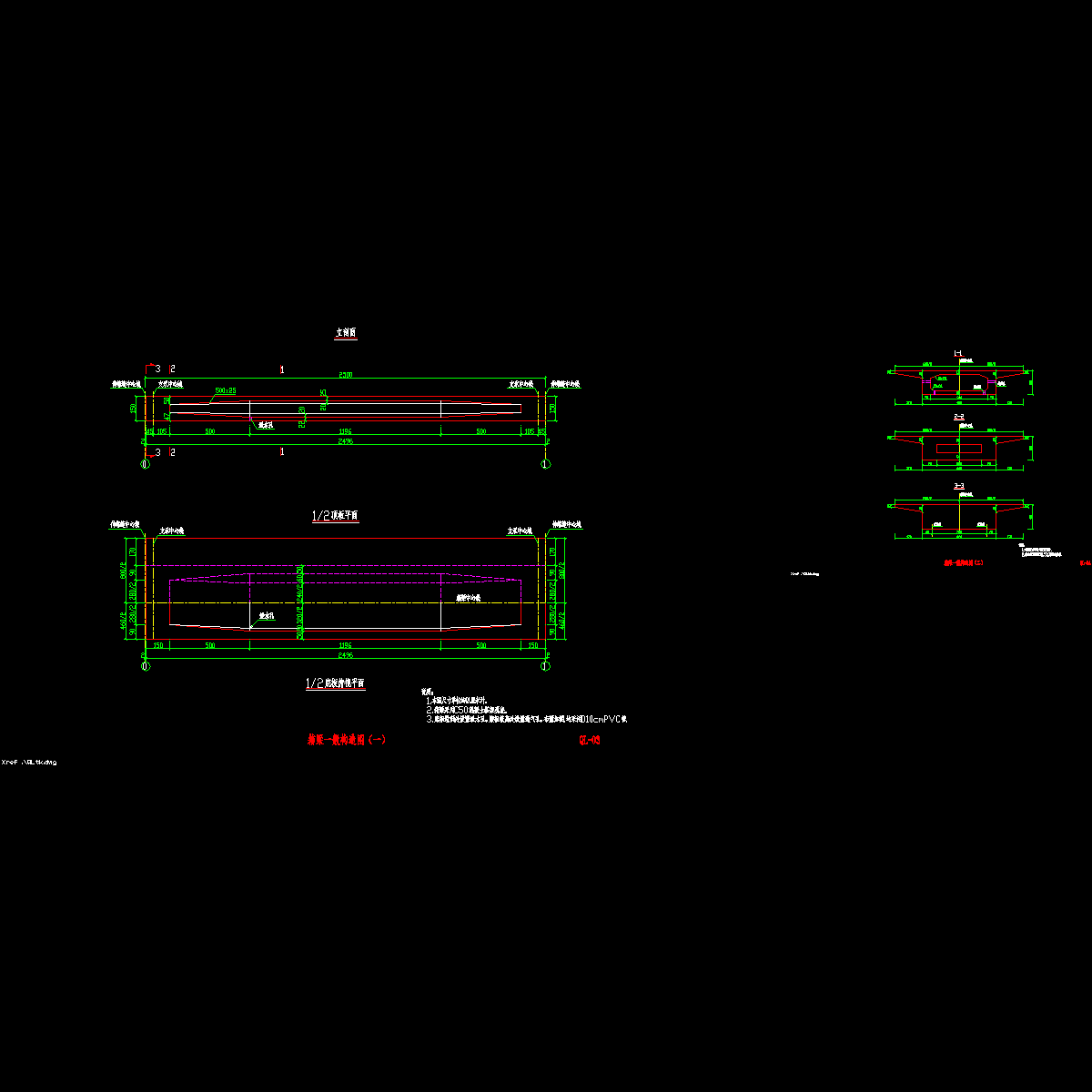

03-04箱梁一般构造图.dwg -

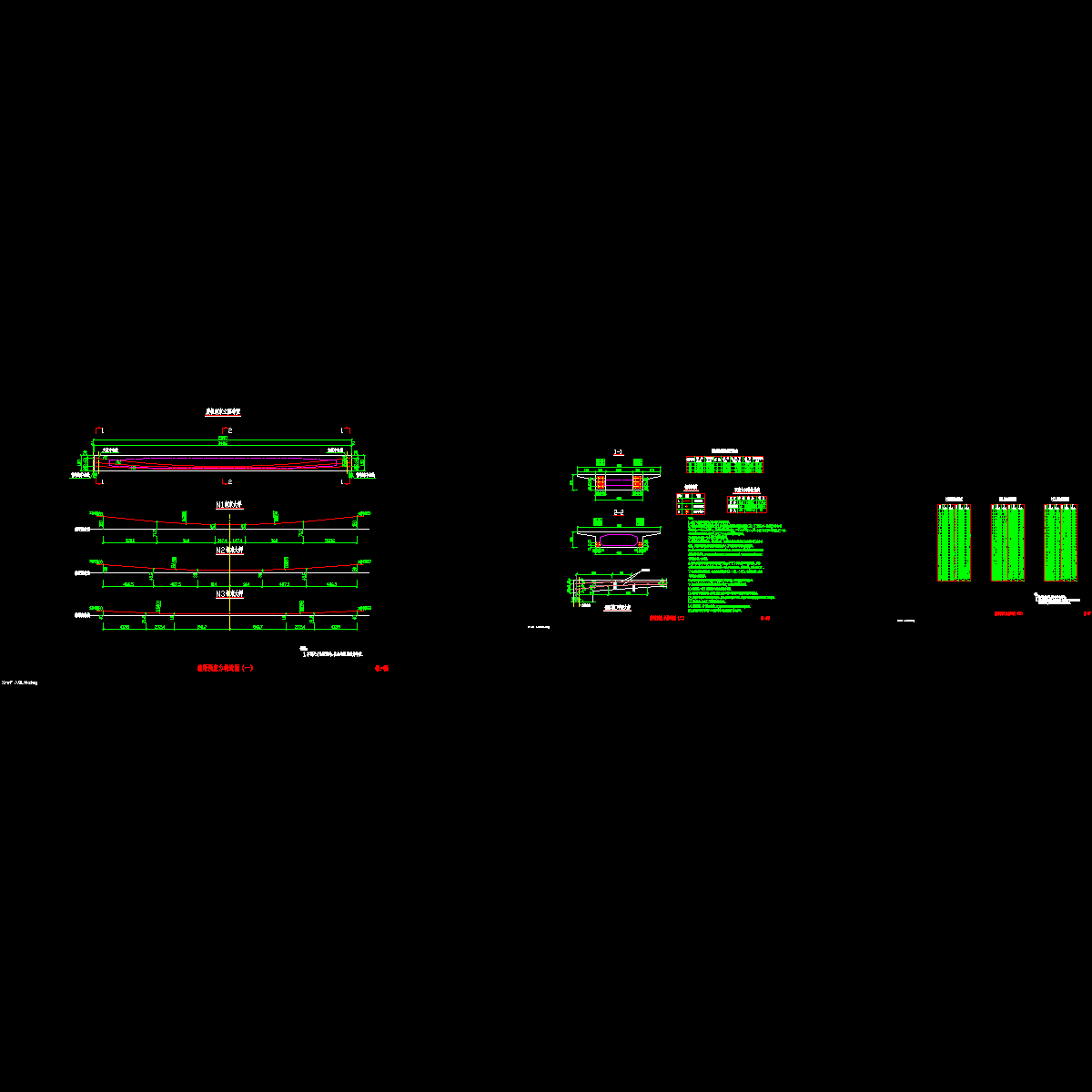

05-07预应力箱梁钢束构造图.dwg -

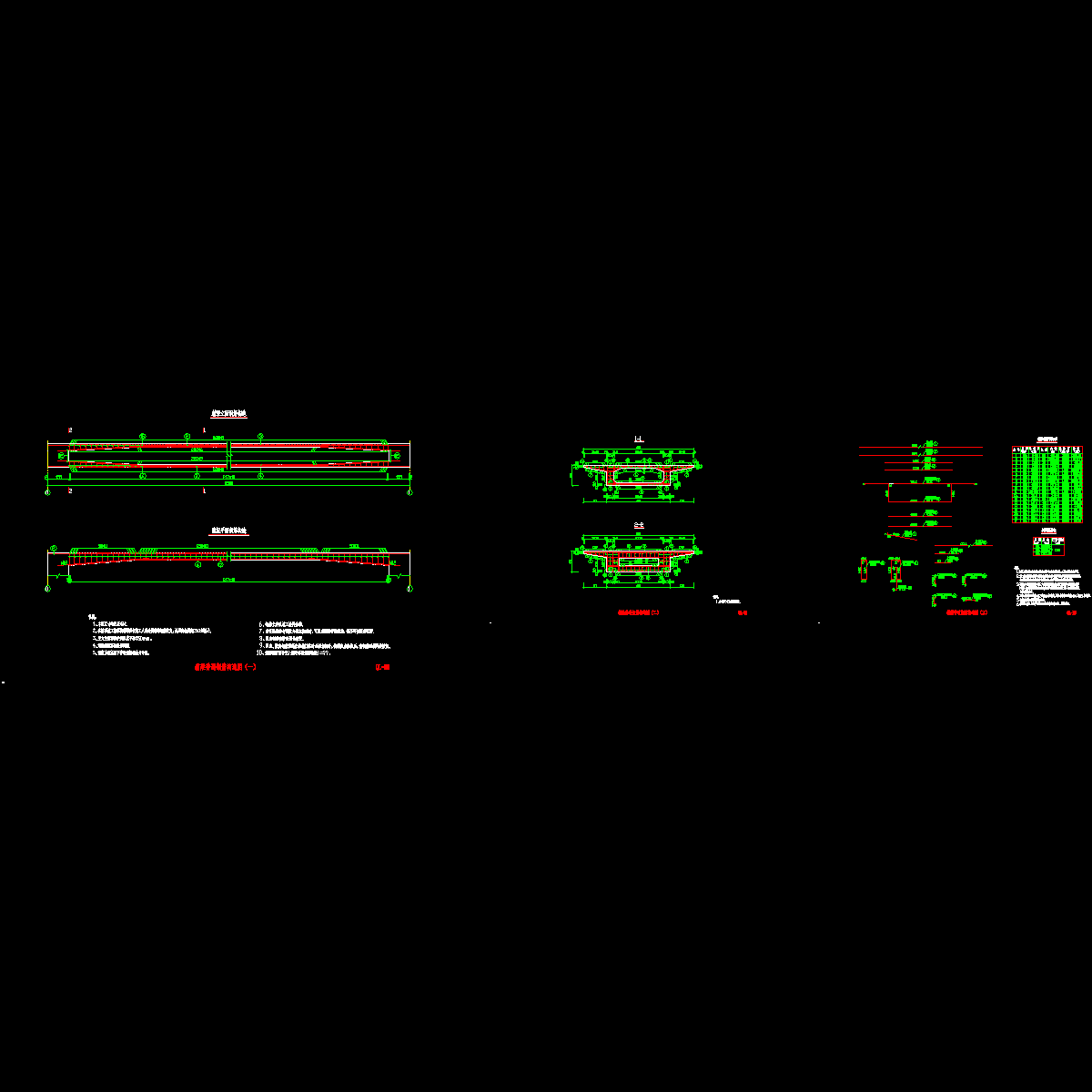

08-10箱梁普通钢筋构造图.dwg -

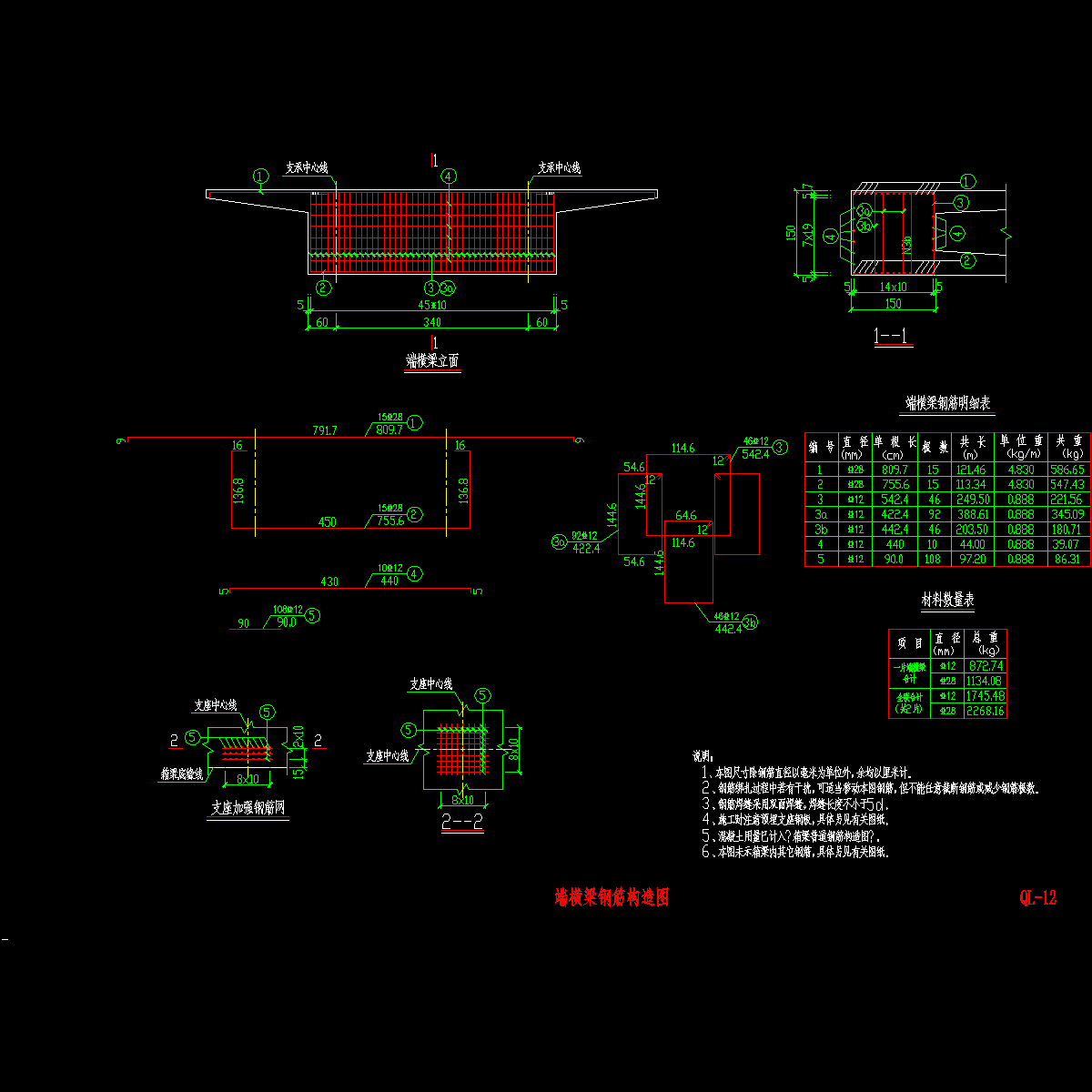

12端横梁钢筋构造图.dwg -
13-14桥台一般构造.dwg -
15台帽钢筋布置图.dwg
-
16桥台搭板钢筋构造图.dwg
以上是部分截图，请下载附件后查看完整高清内容
