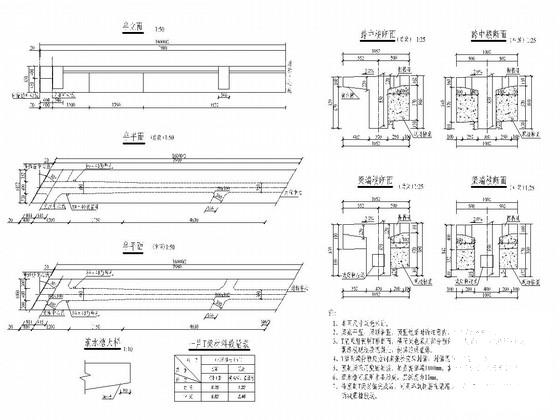

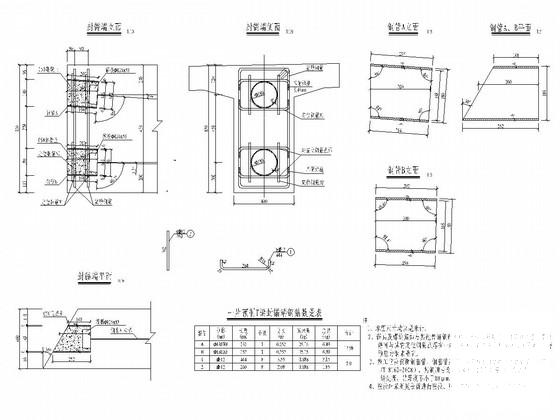

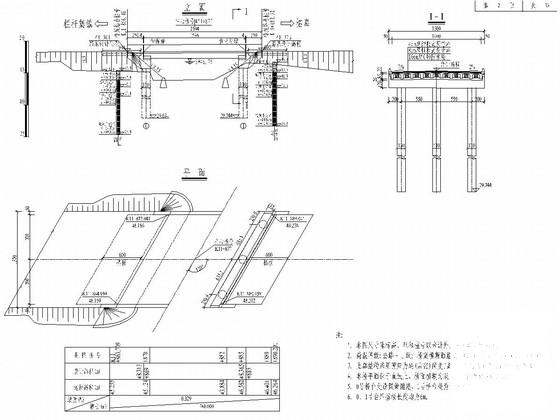

1x16m预应力混凝土后张法简支T梁桥设计套图纸构造图

附件详情

桥梁概况：
1、荷载等级:公路－Ⅰ级；桥梁横断面组成:净14m（行车道）+2x0.5m（护栏）。
2、上部结构采用预应力砼(后张) 简支T梁 ；下部结构采用柱式台，桩基础。
3、本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡0.329%。
4、本桥为1x16m简直T梁，桥梁全长21.04米。
......
设计于，共34张CAD设计图。
