7×20米后张法预应力钢筋混凝土空心板桥CAD施工图纸全套51张.dwg

  • 位置:浙江
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:140m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 施工图说明(一)~(二)
  • 全桥工程数量表
  • 桥位平面图
  • 桥型布置图(一)~(二)
  • 桩位平面图
  • 空心板 平面布置图
  • 20m预应力空心板中板一般构造图
  • 20m预应力空心板边板一般构造图
  • 20m预应力空心板钢束构造图(一)~(二)
  • 20m空心板中板普通钢筋布置图(一)~(二)
  • 20m空心板边板普通钢筋布置图(一)~(二)
  • 铰缝钢筋布置图
  • 封锚端钢筋布置图
  • 20m空心板板端加强钢筋布置图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋布置图(一)~(二)
  • 桥墩挡块钢筋布置图(一)~(二)
  • 桥墩系梁钢筋布置图(一)~(二)
  • 桥墩桩柱钢筋布置图
  • 桥台一般构造图
  • 桥台台帽钢筋布置图(一)~(二)
  • 桥台台身钢筋布置图(一)~(二)
  • 桥台承台钢筋布置图(一)~(二)
  • 桥台挡块钢筋布置图(一)~(二)
  • 桥台桩基钢筋布置图
  • 桥面铺装钢筋图
  • 桥面连续缝构造钢筋图
  • 伸缩缝构造图(一)~(三)
  • 桥面排水详图
  • 搭板钢筋构造图(一)~(二)
  • 人行道道梁及道板钢筋布置图(一)~(三)
  • 人行道栏杆构造图(一)~(二)
  • 防撞护栏构造配筋图(一)~(三)

附件详情

设计依据:《城市桥梁设计规范》 (GJJ 11-近代)、《城市桥梁抗震设计规范》 (GJJ 166-近代)、《城市桥梁桥面防水工程技术规程》(CJJ139-近代)
概况:城市次干路,宽度36m,桥位处道路宽度为34.6m,规划河道宽度100m。设计荷载:汽车:城-A级;人群:4.0KPa。设计安全等级:一级。桥梁结构设计基准期:100年。设计洪水频率:50年一遇洪水位2.40m,常水位1.5m;慢行系统下穿桥梁处标高为1.6m,净高≥2.20m,通航孔桥梁梁底最低标高≥4.0m,非通航孔桥梁梁底最低标高≥3.8m。
上部结构采用7×20米后张法预应力钢筋混凝土空心板梁,梁高为95cm,板间设绞缝连接。台后车行道范围内设置8米长搭板。桥台采用重力式桥台,基础采用φ1000mm钻孔灌注桩。桥墩采用排架式桥墩,φ1000mm立柱接φ1200mm钻孔灌注桩。
桥面铺装为10cm厚C50混凝土 2mm防水层(聚合物改性沥青水性防水涂料) 9cm沥青混凝土(4cm细粒式沥青混凝土 5cm中粒式沥青混凝土);人行道道板采用8cm厚的预制板,顶面用2cm座浆 铺筑6cm厚的防滑地砖;人行道外侧采用石栏杆。支座采用GYZ250X42mm圆板式橡胶支座。桥台两侧机动行道、和机动行道内各设置一道SQ80型钢伸缩缝装置,人行道采用不锈钢板伸缩装置。桥上设置16处沉降观测点……共计51张CAD,设计于近代年

总体布置图

桥墩桥台构造图

桥墩桥台构造图

20m空心板边板普通钢筋布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

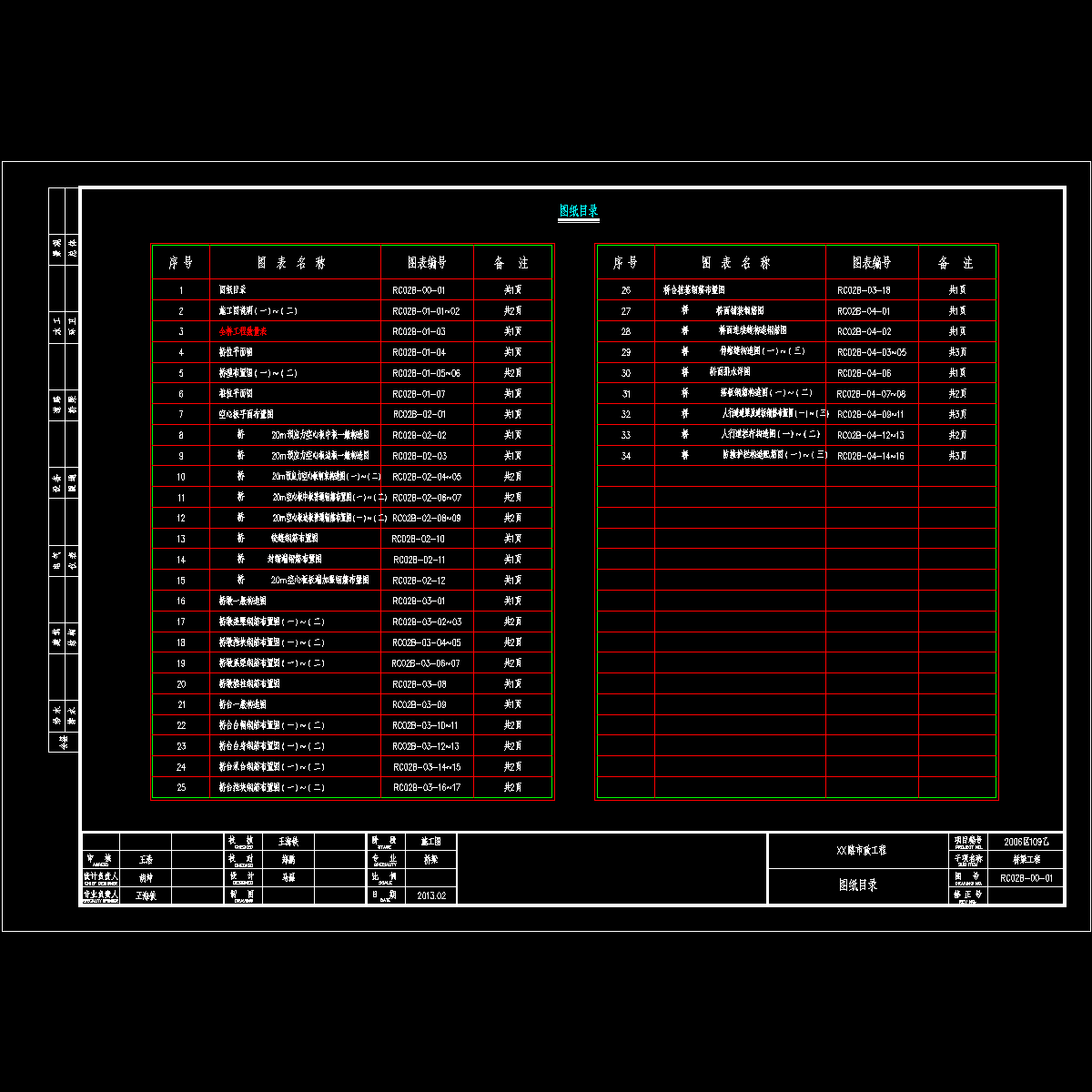

  • 00 图纸目录0226.dwg
    00 图纸目录0226.dwg

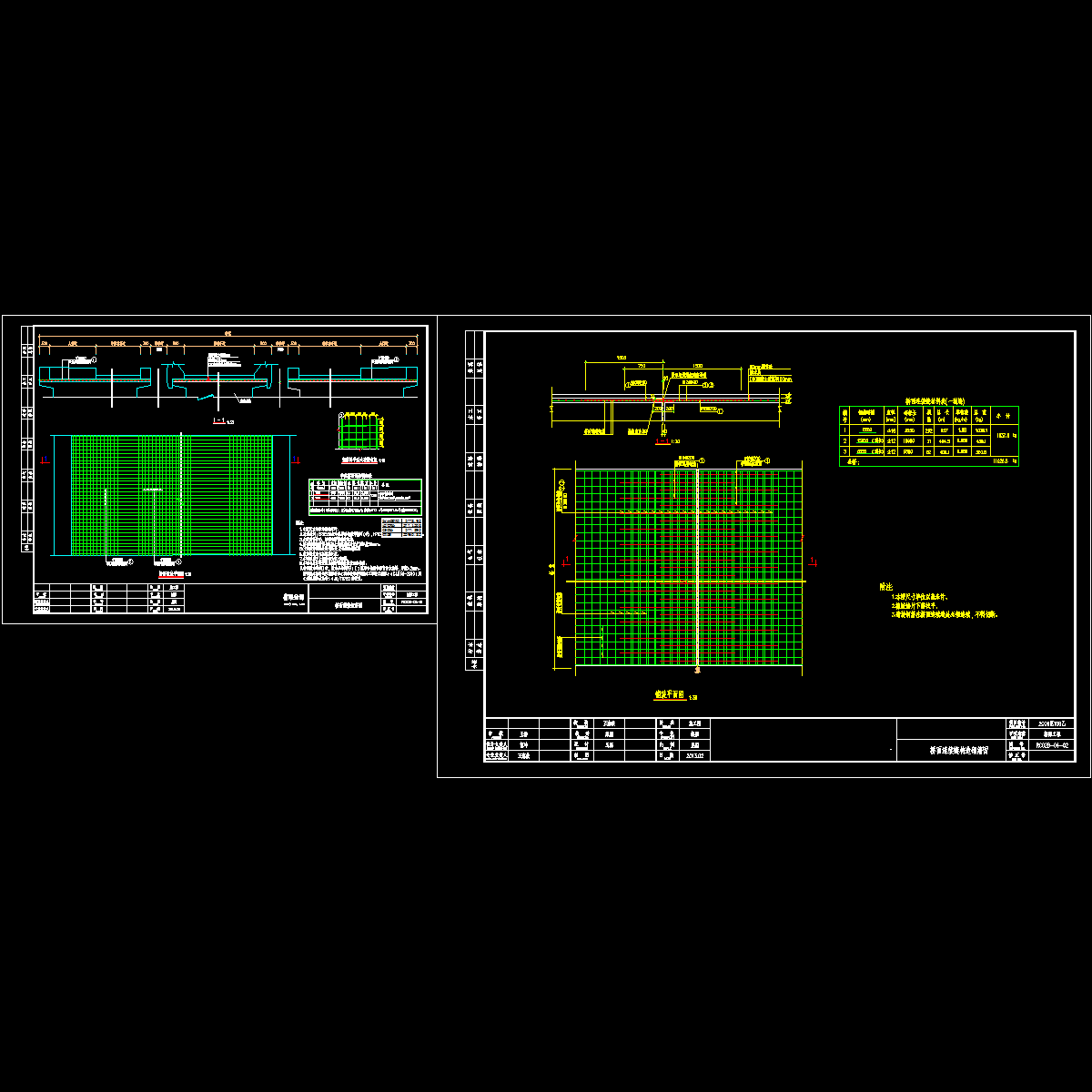

  • rc02b-02-04-01~02桥面铺装及连续钢筋布置图.dwg
    rc02b-02-04-01~02桥面铺装及连续钢筋布置图.dwg
  • rc02b-04-03~05伸缩缝3.dwg
    rc02b-04-03~05伸缩缝3.dwg

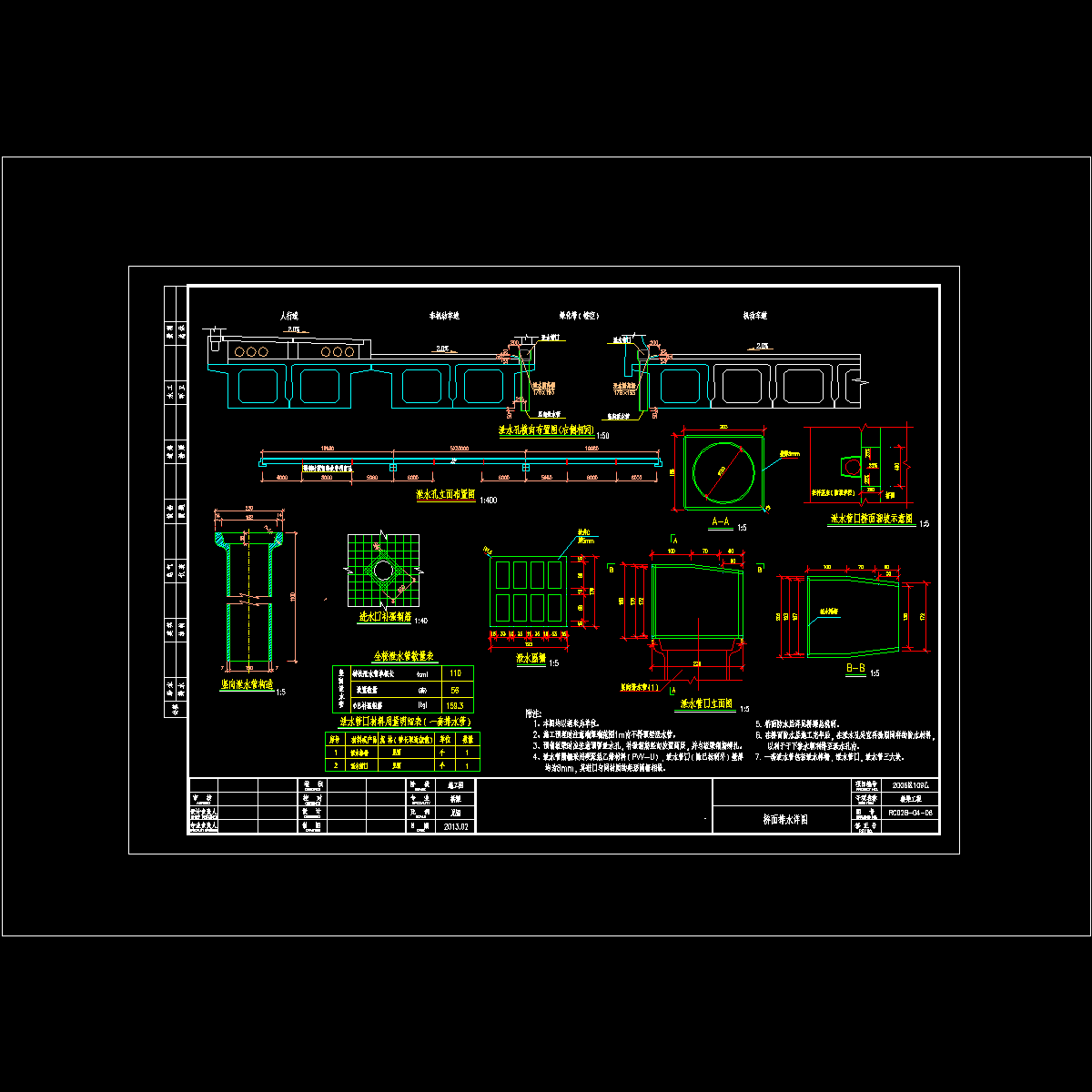

  • rc02b-04-06桥面排水.dwg
    rc02b-04-06桥面排水.dwg

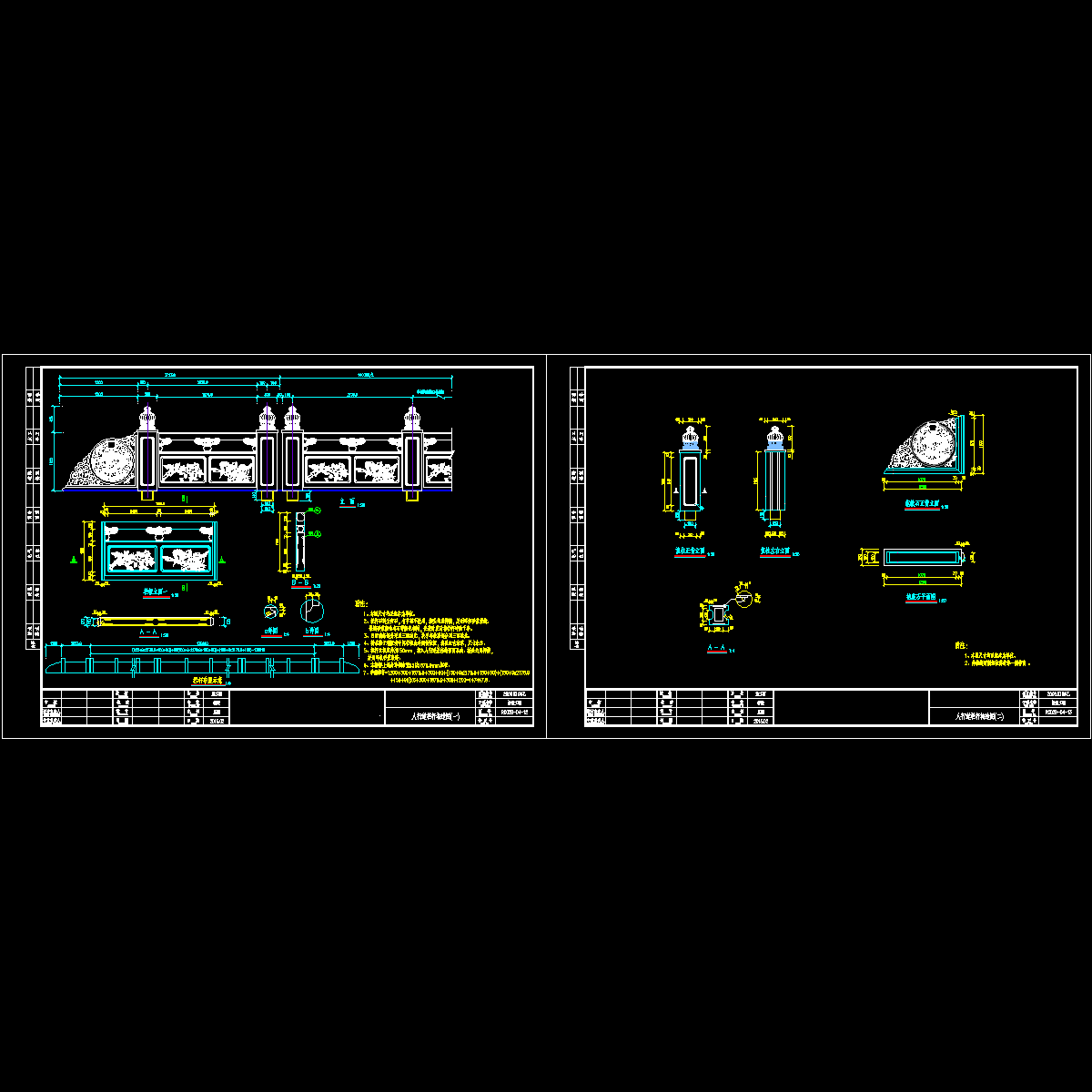

  • rc02b-04-12~13行道栏杆2.dwg
    rc02b-04-12~13行道栏杆2.dwg

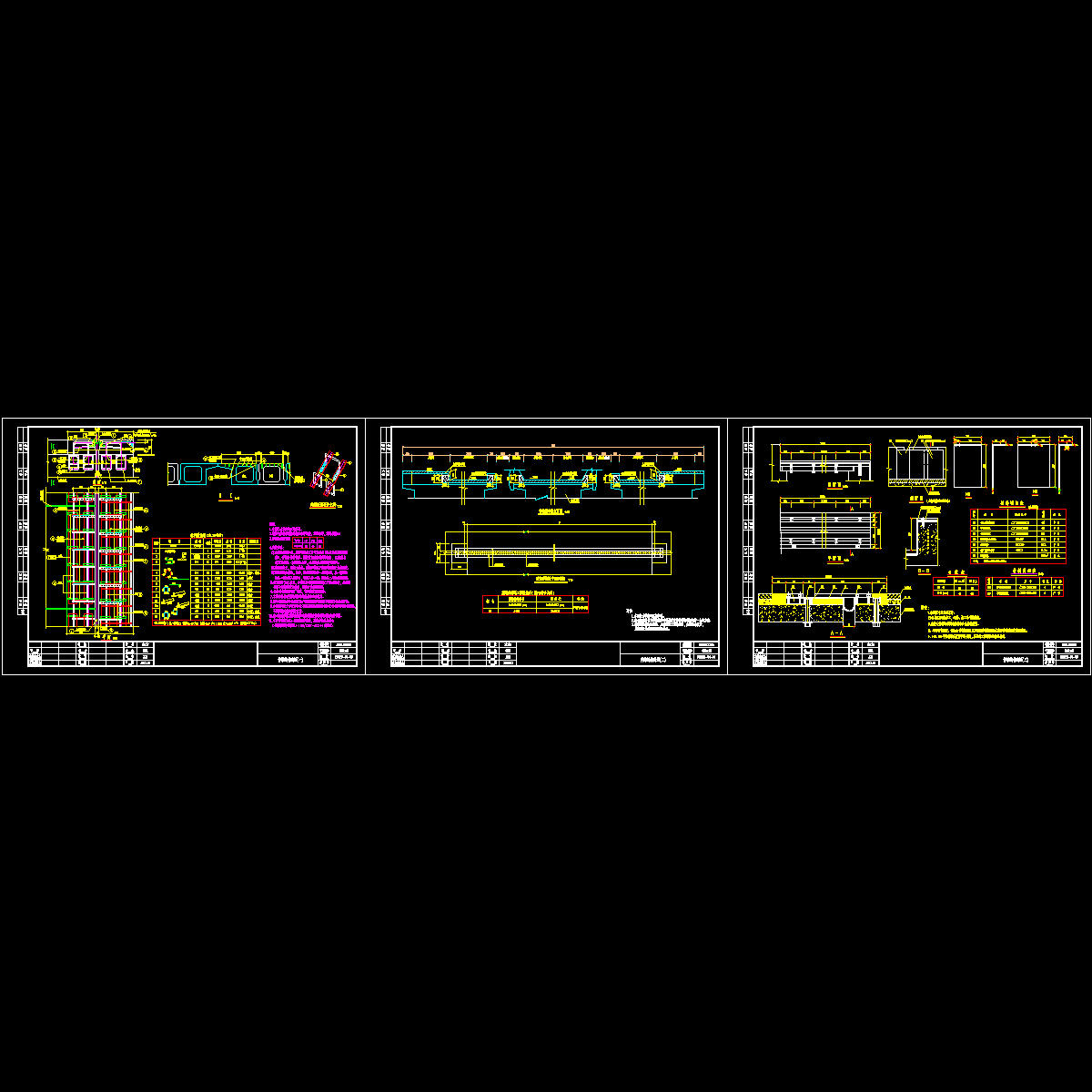

  • rc02b-04-14~16防撞栏杆3.dwg
