3孔13m后张法预应力空心板桥CAD施工图纸（桩柱式）(桩基础).dwg

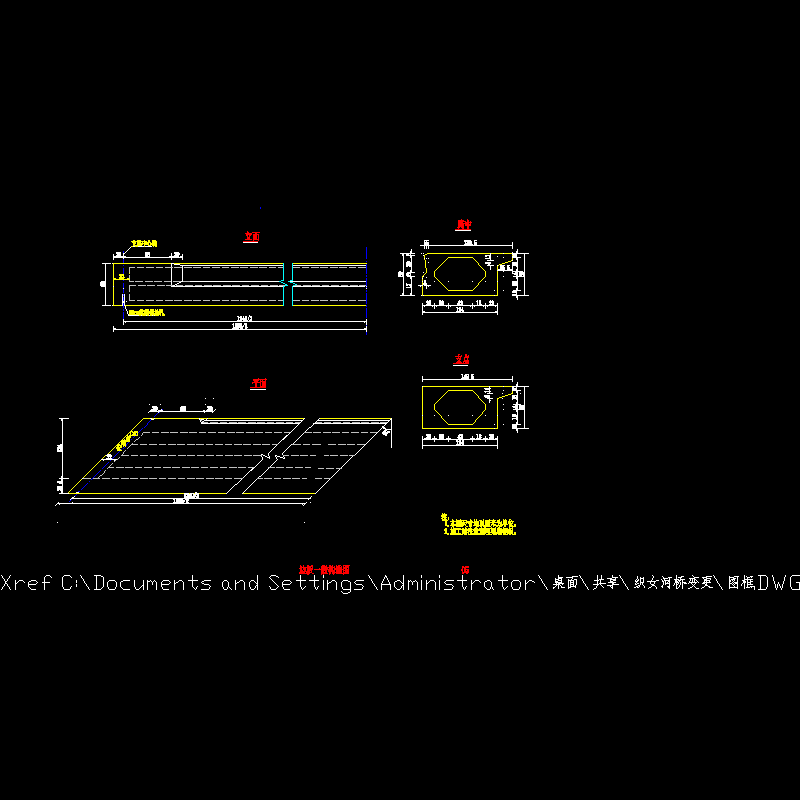

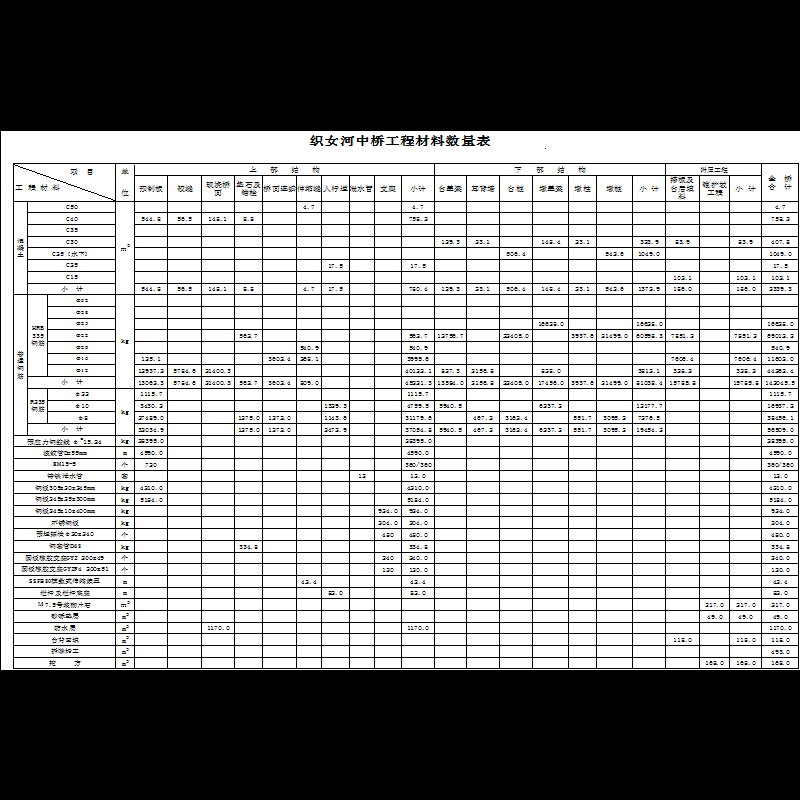

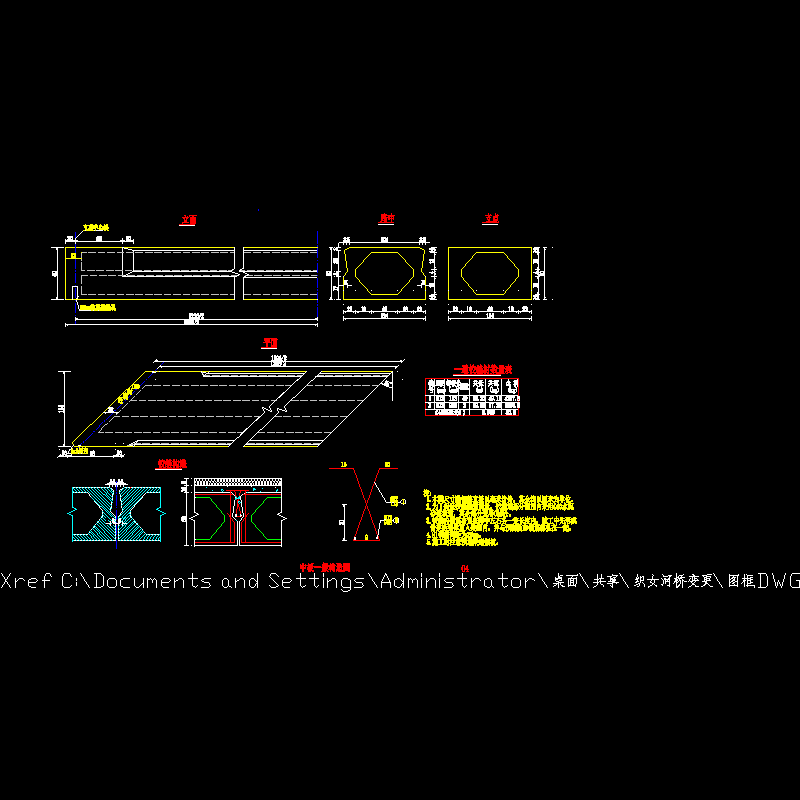

附件详情 荷载标准：公路—I级 桥梁宽度： 38m 　　设计洪水频率：1/100 　　地震：据《中国地震动参数区划图》(GB 18306-2001)，工程区地震动峰值加速度系数为0.10，相应地震基本烈度为Ⅶ度。中桥采用3孔13m，上部采用后张法预应力混凝土空心板，桥墩、台均采用桩柱式，钻孔灌注桩基础。 　　 　　该资料包含：设计说明；工程材料数量表；总体图；标准横断面图；耳背墙钢筋构造；中板边板一般构造图图；中板边板钢筋构造图；板锐角底层辅助钢筋构造图；板底预埋钢板布置图；预应力钢筋构造图；板端钢筋构造图；桥墩一般构造图；桥墩盖梁钢筋构造图；墩柱钢筋构造图；桥墩钻孔灌注桩钢筋构造图；桥台一般构造图；桥台盖梁钢筋构造图；耳背墙钢筋构造图；桥台钻孔灌注桩钢筋构造图；桥面整体化钢筋构造图；桥面钝角加强钢筋布置图；桥面连续钢筋构造图；垫石钢筋网构造图；支座安装示意图；人行道梁配筋图；石栏杆构造图；模数式80型伸缩装置构造图；搭板钢筋及台后填土构造图 　　…… 　　共计30张 　　 边板钢筋构造图 耳背墙钢筋构造图 预应力钢筋构造图 中板钢筋构造图 总体布局图 桥墩盖梁钢筋构造图
