预应力混凝土空心板桥CAD施工图纸33张（独柱式桥墩）

资料简介
赚取积分

位置：黑龙江
编制时间：2007
跨径大小和多跨总长：37.6m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

桥型布置图
全桥工程数量表
桥墩一般构造图
桥墩钻孔桩钢筋构造图
桥墩承台钢筋构造图
桥墩墩身钢筋构造图
桥墩盖梁钢筋构造图
桥墩支座垫石构造图
桥台一般构造图
桥台钻孔桩钢筋构造图
桥台盖梁钢筋构造图
桥台耳、背墙钢筋构造图
耳墙牛腿钢筋构造图
桥台支座垫石构造图
固定支座构造图
滑动支座构造图
横向布置及铰缝构造图
空心板边板一般构造图
空心板中板一般构造图
边板普通钢筋构造图(一)～(二)
中板普通钢筋构造图(一)～(二)
板端加强钢筋构造图
预应力钢束构造图
空心板封锚端钢筋构造图
桥面铺装钢筋构造图
桥面连续钢筋构造图
伸缩装置构造图
栏杆构造图(一)～(三)
泄水管构造图
锥坡一般构造图
标高计算
锥坡工程量计算
独柱计算

附件详情

桥面宽度：净4.5 2X0.75m人行道；桥长37.6米。荷载等级：公路Ⅱ级。结构型式：上部预应力混凝土空心板；下部独柱式桥墩，肋板式桥台；钻孔桩基础。桥面连续，桥面铺装为13cmC40防水混凝土。两桥台设置D-80型伸缩装置。本桥在1#墩设置固定支座，桥台处为滑动支座。锥坡防护与原沟渠应平顺衔接。桩基直径φ10、16、20、28mm。
……共计33张，设计于2007年

桥面铺装钢筋构造图

桥台盖梁钢筋构造图

桥墩钻孔桩钢筋构造图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

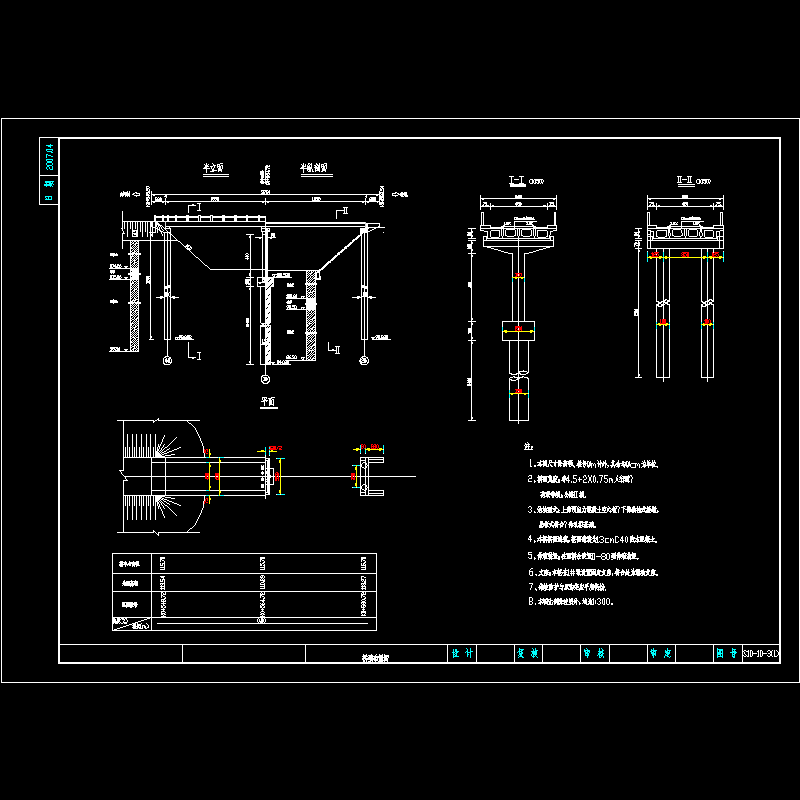

01桥型图.dwg
03桥墩一般构造.dwg
04墩桩钢筋.dwg

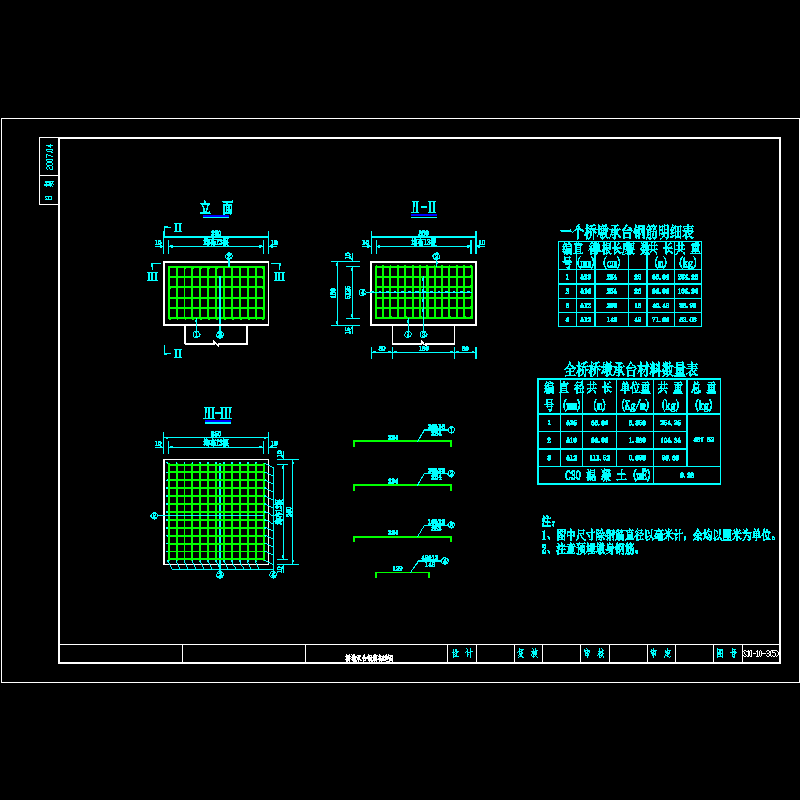

05墩承台钢筋.dwg
06墩钢筋.dwg
07桥墩盖梁钢筋.dwg
08桥墩垫石.dwg
09桥台一般构造.dwg

以上是部分截图，请下载附件后查看完整高清内容
