4×16m预应力混凝土空心板桥CAD施工图纸43张（独柱式桥墩）.dwg
桥长：69.64m，桥面宽度：净7 2X0.75m人行道；荷载等级：公路Ⅱ级。上部预应力混凝土空心板；下部独柱式桥墩，肋板式桥台；钻孔桩基础。桥面连续，桥面铺装为13cmC40防水混凝土。伸缩装置：在两桥台设置D-80型伸缩装置。本桥在2#墩设置固定支座，其余均为滑动支座。本桥位于R＝3000的凸形竖曲线上。 工程材料：C20、C30、C40水泥混凝土，C40防水水泥混凝土。R235、HRB335钢筋。圆板式橡胶支座，GYZF支座。钻孔桩直径φ25mm、φ16mm、φ10mm； ……共计43张，设计于2007年
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

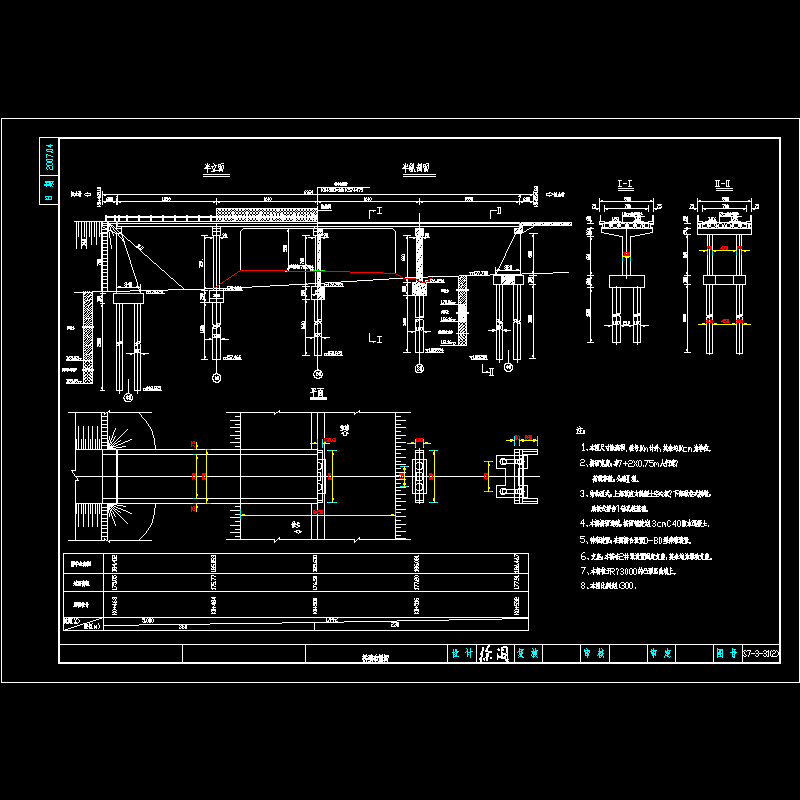

02桥型图.dwg -

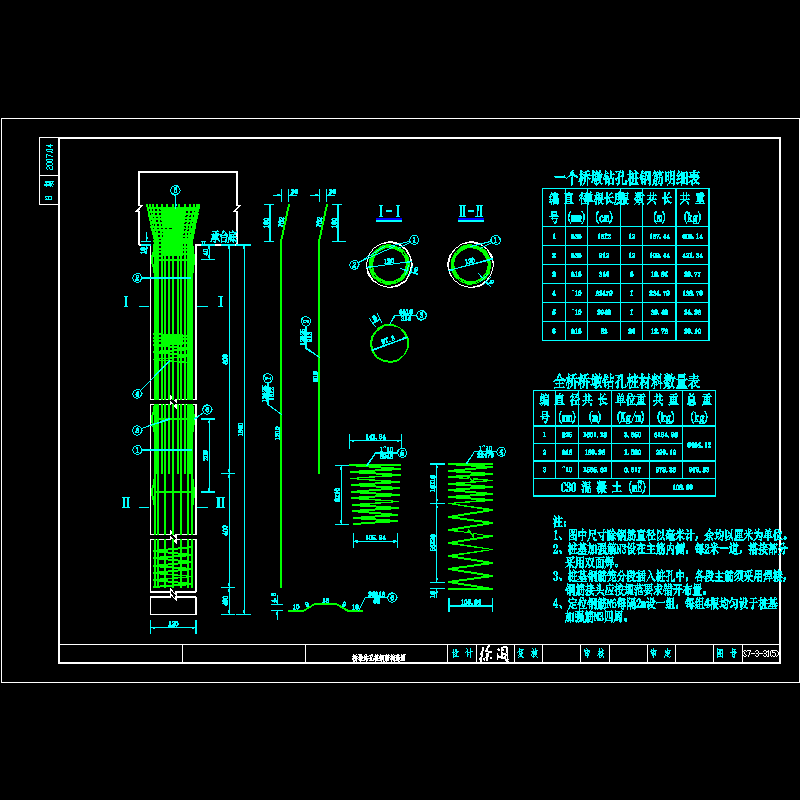

05墩桩钢筋.dwg -

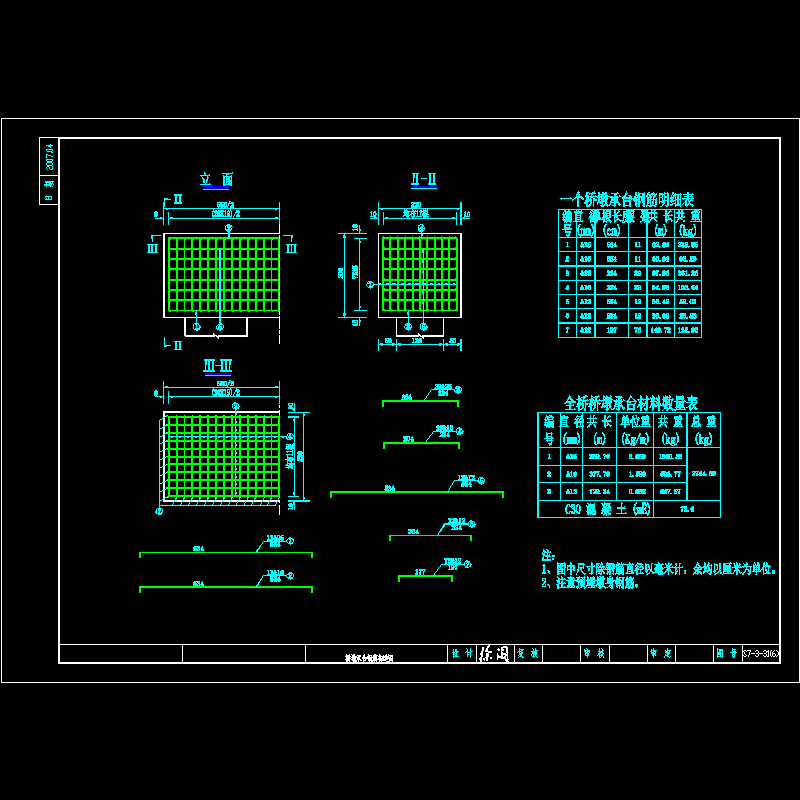

06墩承台钢筋.dwg -

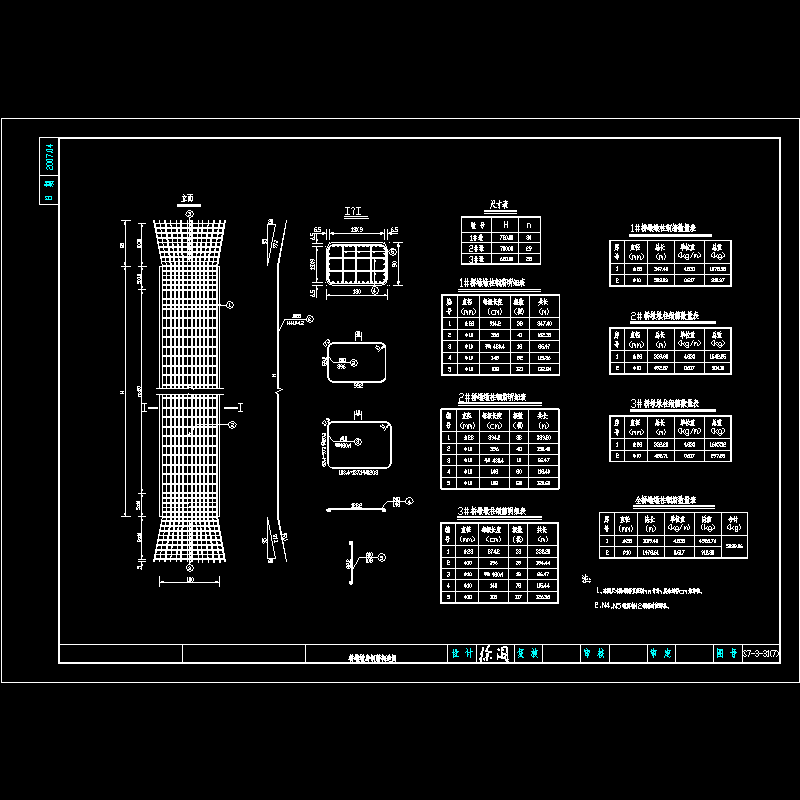

07墩钢筋.dwg -
08墩盖梁钢筋.dwg -
09桥墩垫石.dwg -
11桥台钻孔桩.dwg
-
12桥台承台钢筋.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：6.2 MB
- 收藏次数：0
-
文件名称：
附件-995795779058907985.rar
