4×20米部分预应力空心板桥CAD施工图纸.dwg

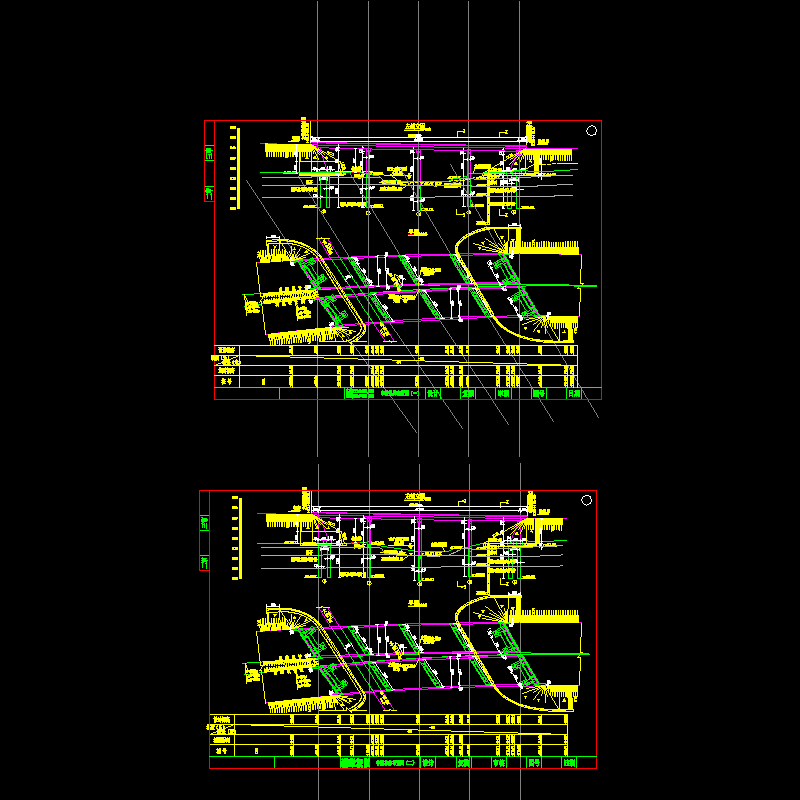

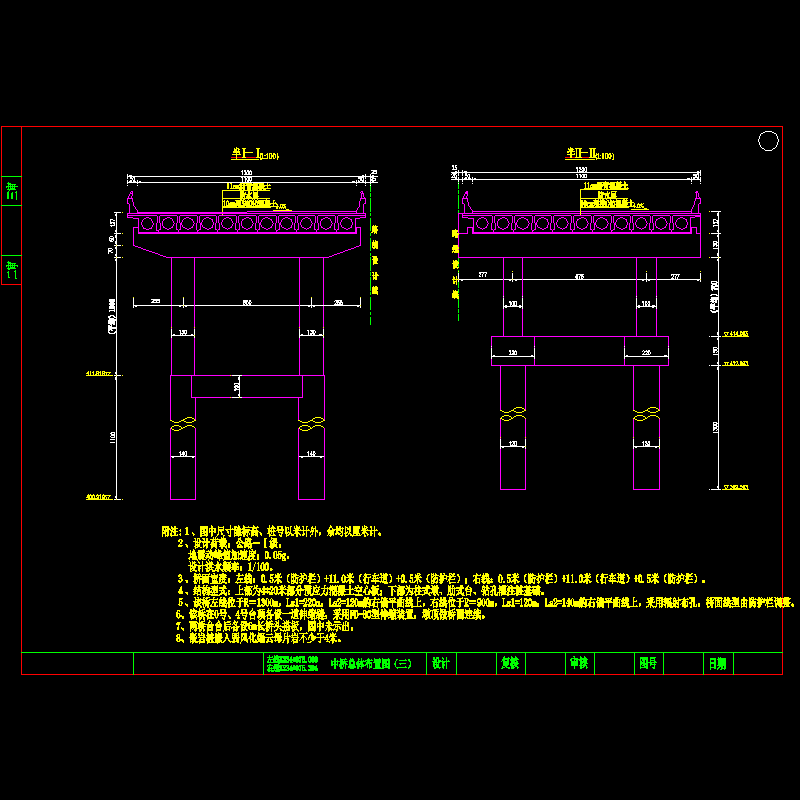

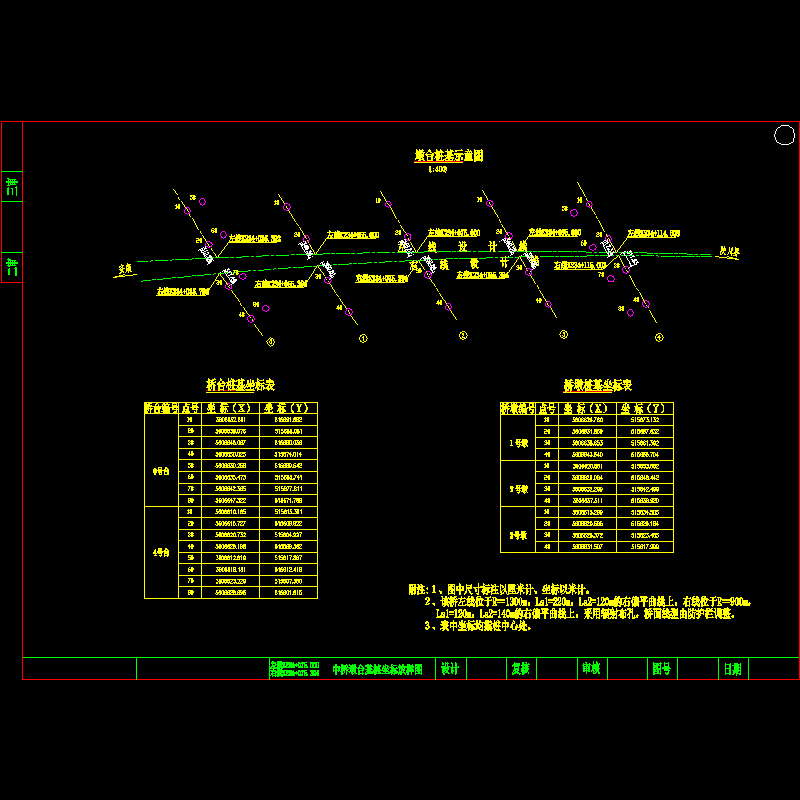

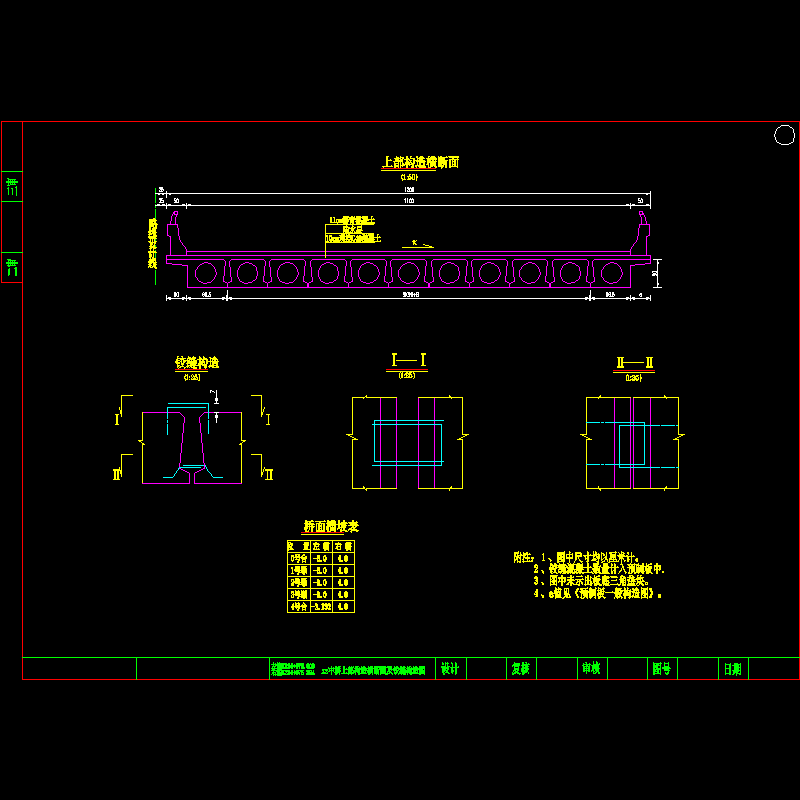

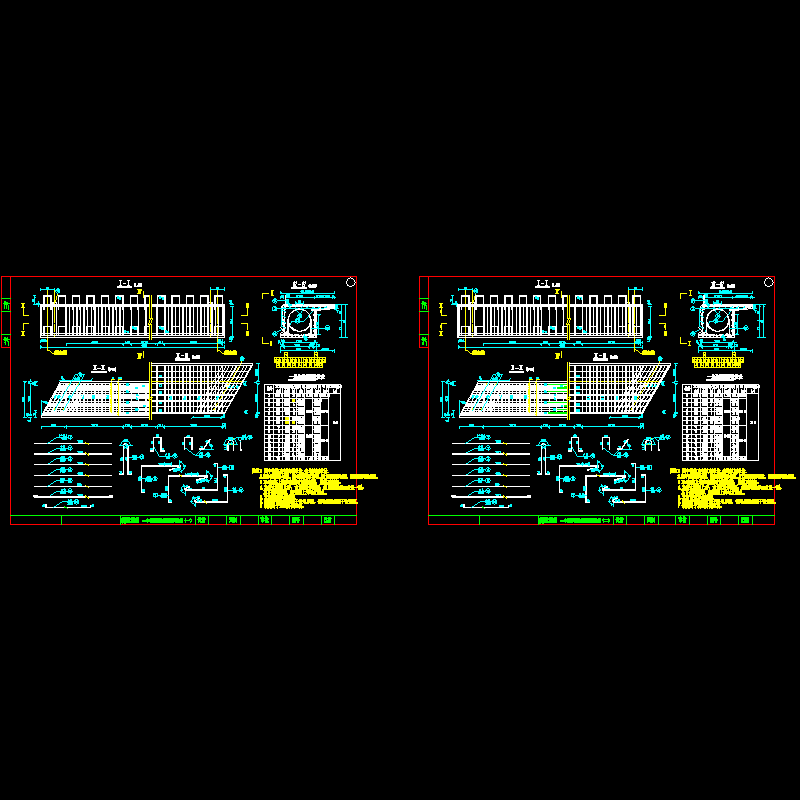

附件详情 设计荷载：公路－Ⅰ级 地震动峰值加速度：0.05g。 　　桥面宽度：左线：0.5米（防护栏） 11.0米（行车道） 0.5米（防护栏）； 右线：0.5米（防护栏） 11.0米（行车道） 0.5米（防护栏）。 　　上部结构：(4×20)米部分预应力混凝土空心板。 　　下部结构：柱式墩、肋式台、钻孔灌注桩基础 　　交角：60° 　　预应力筋采用张拉力和伸长量双控张拉施工，以张拉力为主，引伸量为辅， 　　最大超张拉力为193.9KN，伸长量则根据施工时钢绞线张拉长度另行计算。 　　…… 　　该资料包含： 　　说明及资料目录、桥位平面图 　　工程地质纵断面、全桥工程数量表 　　总体布置图、墩台基桩坐标放样图 　　上部构造横断面及铰缝构造图 　　预制板一般构造图、预制板平面布置图 　　中板钢筋构造图（L=20米） 　　中板钢筋材料数量表（L=20米，C=50厘米） 　　边板钢筋构造图（L=20米，C=50厘米） 　　边板钢筋材料数量表（L=20米，C=50厘米） 　　异型边板钢筋构造图（二） 　　预应力钢筋失效图（L=20米） 　　桥面现浇层钢筋构造图（B=12米） 　　桥面现浇层材料数量表（B=12米） 　　桥面连续钢筋构造图（B=12米） 　　斜板钝角桥面加强钢筋构造图 　　锚栓、支座构造及布置图（B=24.5米） 　　桥头搭板一般构造图（一） 　　桥头搭板钢筋构造图（一） 　　桥头搭板材料数量表（一） 　　枕梁钢筋构造图（一） 　　桥梁外侧防撞防护栏钢筋构造图 　　RG80型护栏伸缩装置图 　　FD-80型行车道伸缩装置图（L=12米） 　　桥面排水一般构造图（一） 　　桥墩一般构造图 　　桥墩墩帽钢筋构造图 　　桥墩挡块钢筋构造图 　　桥墩系梁钢筋构造图 　　桥墩桩柱钢筋构造图 　　桥墩桩柱材料数量表 　　桥台一般构造图（二） 　　桥台台帽钢筋构造图 　　桥台耳、背墙钢筋构造图（二） 　　桥台挡块钢筋构造图 　　桥台台身钢筋构造图（二） 　　桥台承台钢筋构造图 　　桥台桩基钢筋构造图 　　墩台支座垫石钢筋构造图 　　防护工程构造图（二） 　　…… 　　共计50张 预制板一般构造图 中桥防护工程构造图 中桥桥台耳背墙钢筋构造图 中桥桥墩系梁钢筋构造图
