11x20米预应力空心板桥CAD施工图纸(桩基础).dwg

本桥位于半径R=800m的平曲线上,超高横坡为单一坡度4%,由桥墩(桥台)盖梁形成; 上部构造为11-20m预应力钢筋混凝土空心板,下部构造采用钻孔灌注桩基础。   正式施工图   大桥桥位平面图、大桥总体布置图、全桥工程数量表、大桥横断面一般布置图、预应力空心板中板构造图、大桥预应力空心板边板构造图、大桥预应力钢筋构造图、大桥板端部钢筋构造图、大桥中板普通钢筋构造图、大桥边板(内侧)普通钢筋构造图、大桥边板(外侧)普通钢筋构造图、大桥预应力锚具构造图、大桥桥面连续构造图、大桥桥面铺装构造图、大桥桥墩一般布置图、桥台一般布置图、大桥桥墩盖梁构造图、大桥桥墩墩身钢筋构造图、大桥桥墩承台钢筋构造图、大桥桥墩钻孔桩钢筋构造图、桥台盖梁配筋图、大桥桥台背墙耳墙钢筋构造图、大桥桥台桩柱钢筋构造图、大桥桥台系梁钢筋构造图、伸缩缝构造图、大桥抗震锚栓构造图、大桥橡胶支座构造图、大桥支座垫石构造图、大桥排水系统及抗震挡块构造图、大桥防撞护栏构造图、大桥桥头搭板构造图、大桥桥台填土加固图、大桥防护工程布置图。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

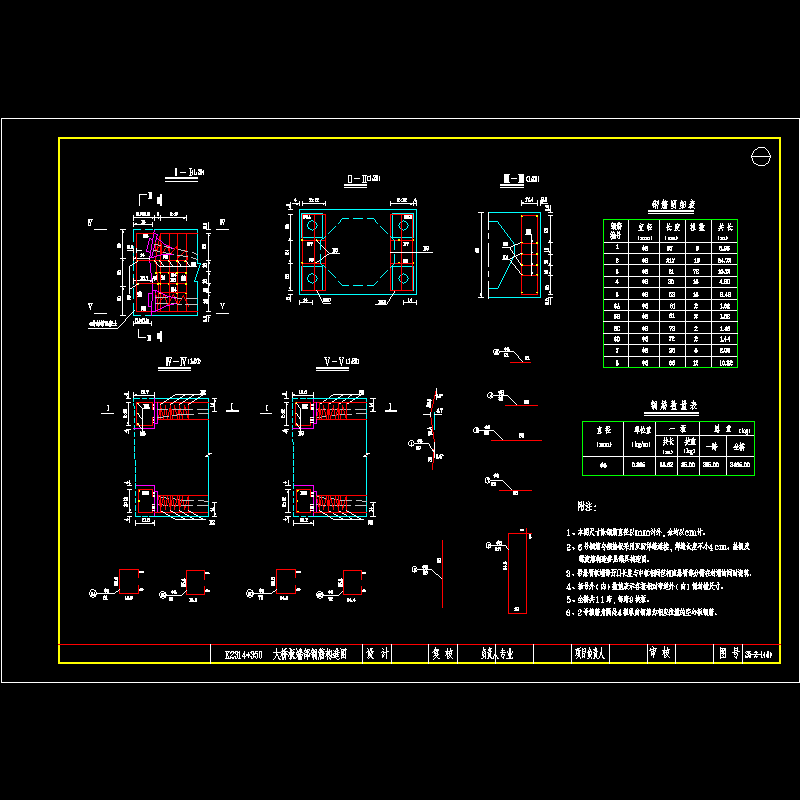

  • xglq1-07.dwg
    xglq1-07.dwg

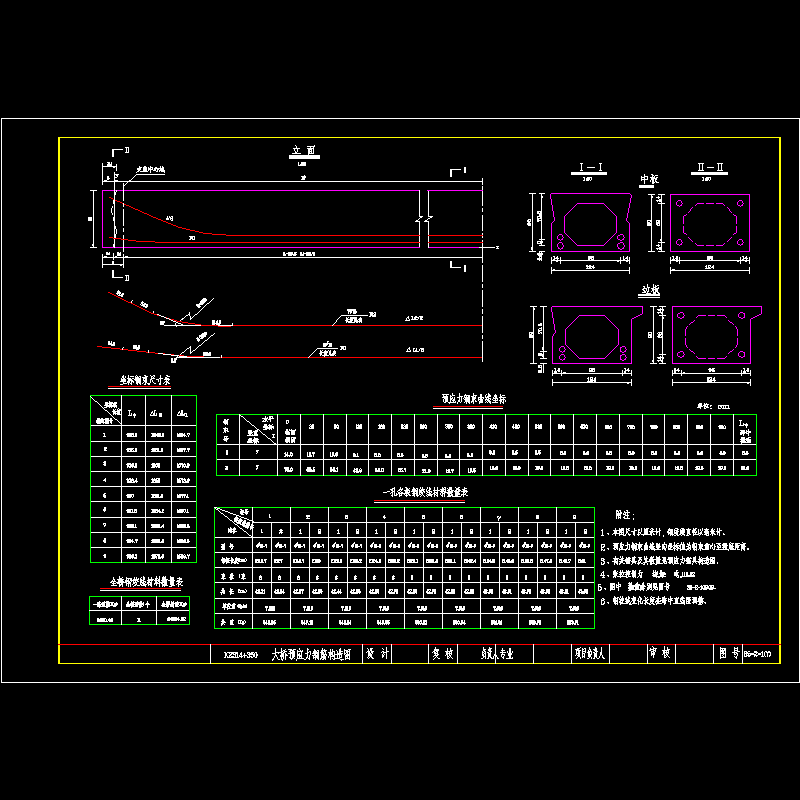

  • xglq1-08.dwg
    xglq1-08.dwg
以上是部分截图,请下载附件后查看完整高清内容
