10孔13米空心板桥CAD施工图纸(桩基础).dwg

  • 位置:湖北
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:130m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 目录
  • 全桥工程数量汇总表
  • 桩基位置图
  • 桥型布置图
  • 标准断面图
  • 铰缝钢筋构造图
  • 中板边板一般构造图
  • 预应力钢束构造图
  • 中板普通钢筋构造图
  • 边板普通钢筋构造图
  • 封锚端钢筋构造图
  • 桥台一般构造图
  • 板端加强钢筋构造图
  • 桥台盖梁钢筋构造图
  • 桥台背墙、挡块钢筋布置图
  • 桥台桩基钢筋构造图
  • 桥台桩基检测管构造图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋构造图
  • 桥墩挡块、系梁钢筋布置图
  • 桥墩桩柱钢筋构造图
  • 桥墩桩基检测管构造图
  • 桥面铺装及连续钢筋布置图
  • 台后铺装钢筋构造图
  • 栏杆构造图
  • 搭板钢筋构造图
  • 桥面排水系统构造图
  • 支座、垫石构造图
  • 支座安装图
  • 防震锚栓
  • SSFB-80型伸缩缝安装示意图
  • 锥坡防护示意图

附件详情

设计荷载:公路Ⅱ级
10孔13米空心板,下部结构采用双柱式桥墩,桩接盖梁式桥台。桥面纵向坡度采用双向2%的坡度,变坡点在5号墩顶中心线,竖曲线半径为1300米,通过调整桥面铺装的厚度形成圆弧线。横向采用双向1.5%的坡度,通过墩台盖梁顶横坡形成。桥台处设SSFB-80型伸缩缝。全桥均采用板式橡胶支座。桩基定位钢筋N8每隔2m设一组,每组4根均匀设于桩基加强筋N6四周。
……
共计37张CAD,

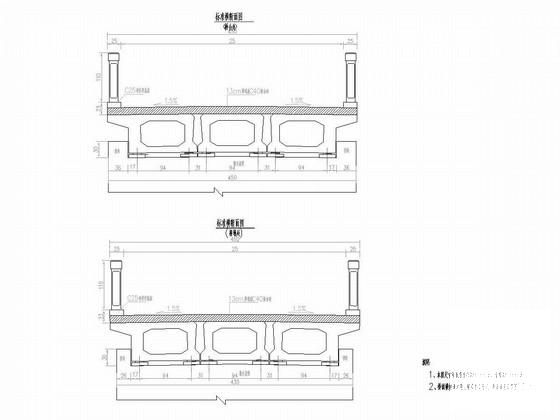

标准断面图

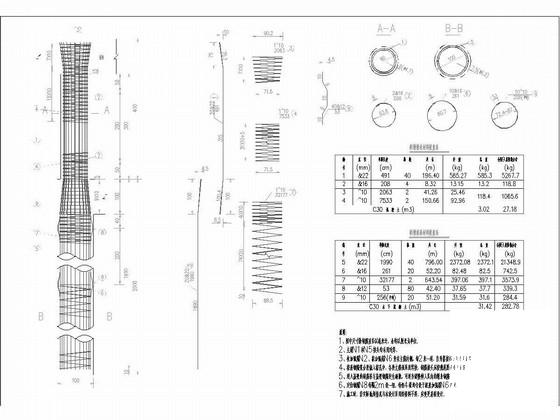

桥墩桩柱钢筋构造图

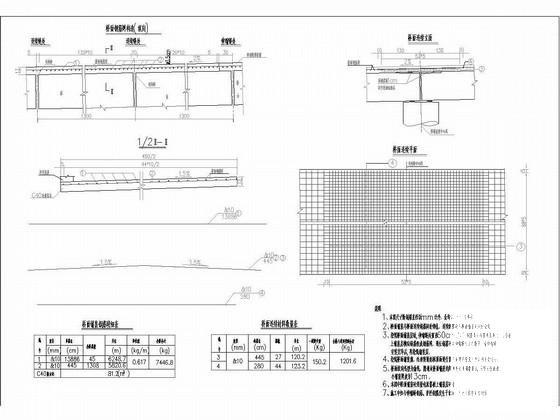

桥面铺装及连续钢筋布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 10孔13米空心板桥CAD施工图纸(桩基础).dwg - 1
    第 1 张图
  • 10孔13米空心板桥CAD施工图纸(桩基础).dwg - 2
    第 2 张图
  • 10孔13米空心板桥CAD施工图纸(桩基础).dwg - 3
    第 3 张图
  • 10孔13米空心板桥CAD施工图纸(桩基础).dwg - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
