钢筋混凝土空心板桥梁CAD施工图纸.dwg

1、施工图设计总说明   2、主要工程材料表   3、桥位平面图   4、桥梁总体布置图   5、桩基坐标表及桥面特征点标高   6、空心板梁构造图   7、空心板梁钢筋布置图   8、桥台台帽钢筋构造图   9、桥台一般构造图   10、桥台台帽钢筋构造图   11、墩帽钢筋布置图   12、桥墩一般构造图   13、支座、垫石构造图   14、桥台桩基钢筋布置图   15、桥墩桩基钢筋布置图   16、搭板构造图   17、车行道伸缩缝构造图   18、钢板伸缩缝构造图   19、桥面连续、铺装构造图   20、人行道构造图   21、抗震锚栓构造图   22、栏杆构造图   (二)技术标准   1. 设计荷载:城-B级。   2. 桥下河道要求:按上口宽30规划河道要求。   3. 地震荷载:按7度设防。地震作用:地震动峰值加速度0.1g。   4. 设计基准期:100年。   5. 洪水频率:1/50。   6.设计安全等级:二级。   三、设计要点   (一)桥面宽度   全桥桥宽分配为:0.3m(栏杆) 5.7m(人行道) 16m(车行道) 5.7m(人行道) 0.3m(栏杆)=28m 。   (二)桥型布置   沙洲东河桥根据规划河道宽度的要求及现状河道挡墙,采用三跨8 10 8m的简支板梁桥。   桥梁法线方向与河道中线正交,中心桩号K0 795.27。   (三)结构设计   上部结构:采用8 10 8m钢筋砼空心板梁,板梁标准跨径8m及10m。   梁长分别为7.96m、9.96m,梁高0.50m。共有中板78块,边板6块。   下部结构:桥台:桩柱式桥台,桩基采用?100cm钻孔灌注桩;   桥墩:桩柱式桥墩,桩基采用?100cm钻孔灌注桩。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

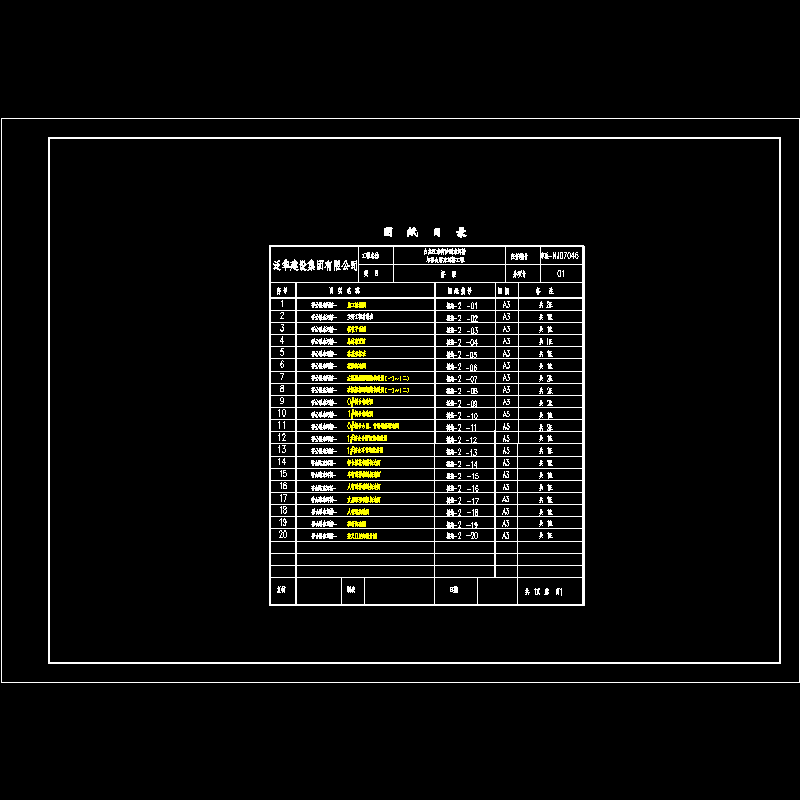

  • 00目录.dwg
    00目录.dwg

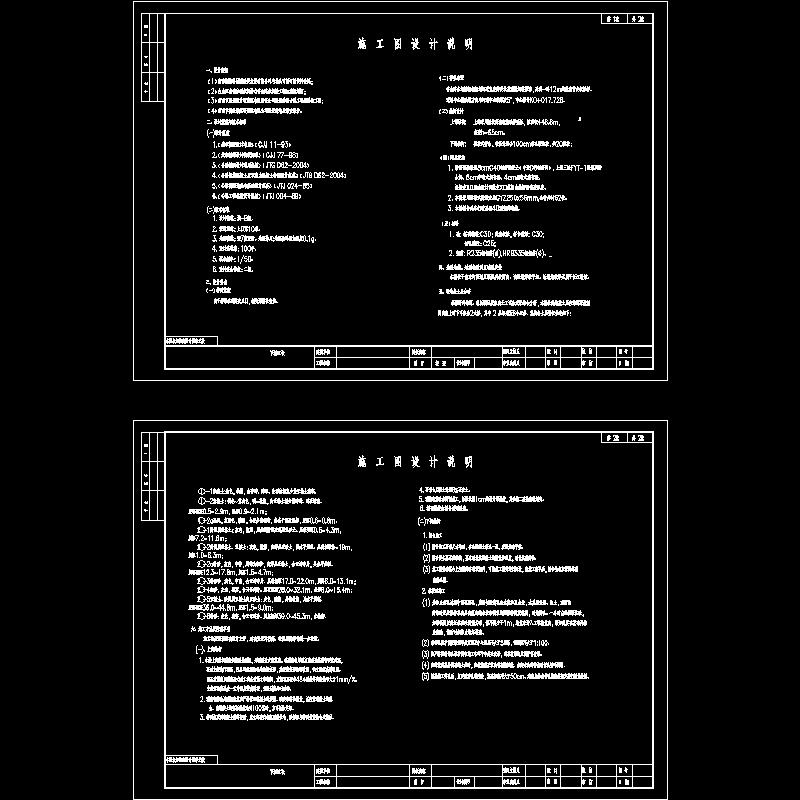

  • 01总说明.dwg
    01总说明.dwg

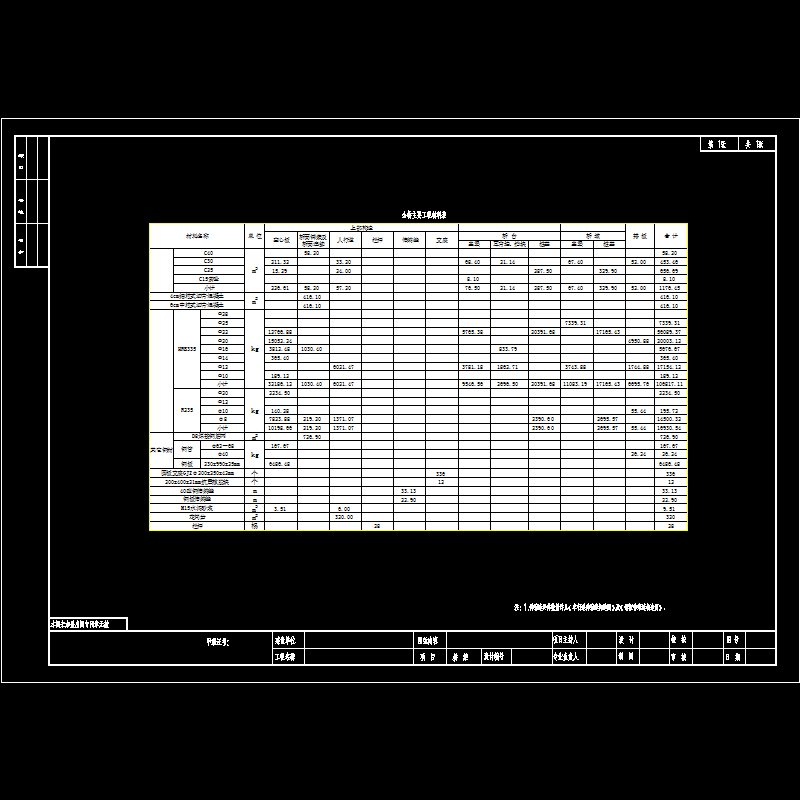

  • 02材料表.dwg
    02材料表.dwg

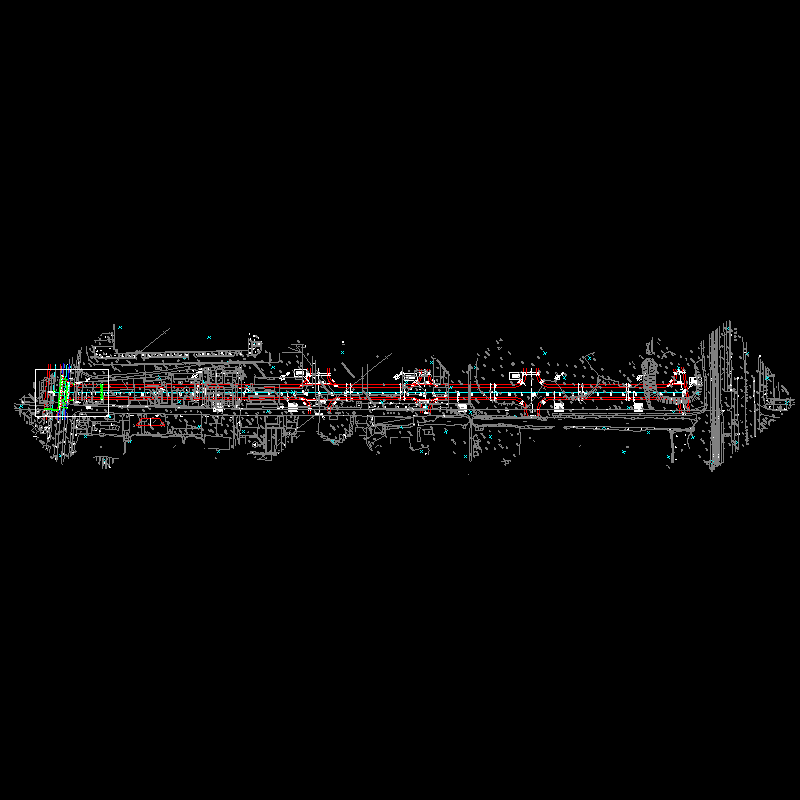

  • 03桥位平面图12m.dwg
    03桥位平面图12m.dwg

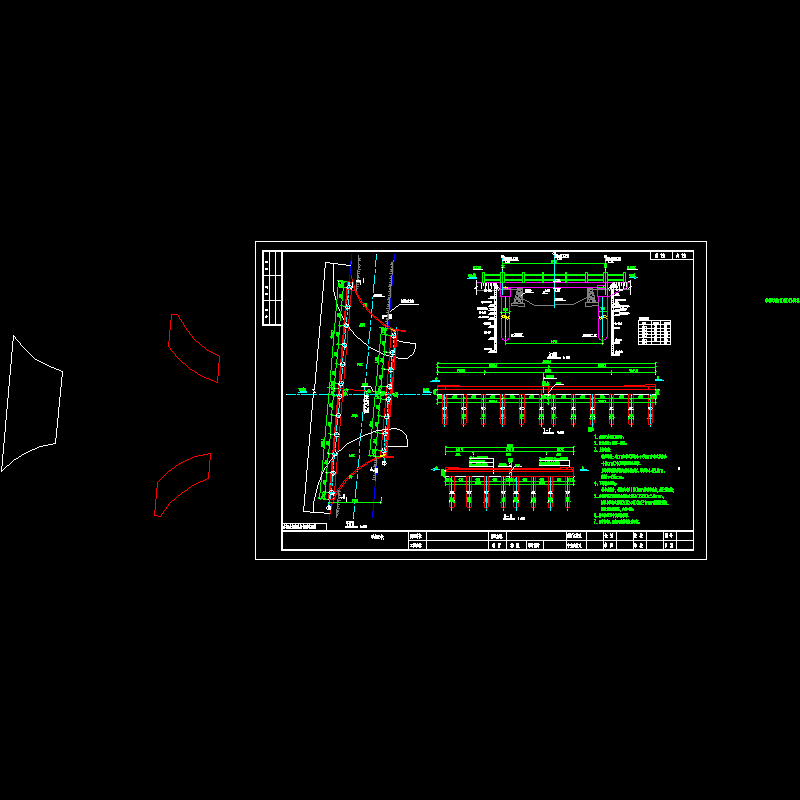

  • 04总图.dwg
    04总图.dwg
  • 05桩位坐标表.dwg
    05桩位坐标表.dwg
  • 06~08 板梁钢筋图.dwg
    06~08 板梁钢筋图.dwg
  • 09~10 桥台构造图.dwg
    09~10 桥台构造图.dwg
  • 11~13 桥台钢筋构造图.dwg
    11~13 桥台钢筋构造图.dwg
  • 14 桥台桩基钢筋图.dwg
    14 桥台桩基钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
