桥梁双导梁安装空心板梁CAD图纸

附件详情

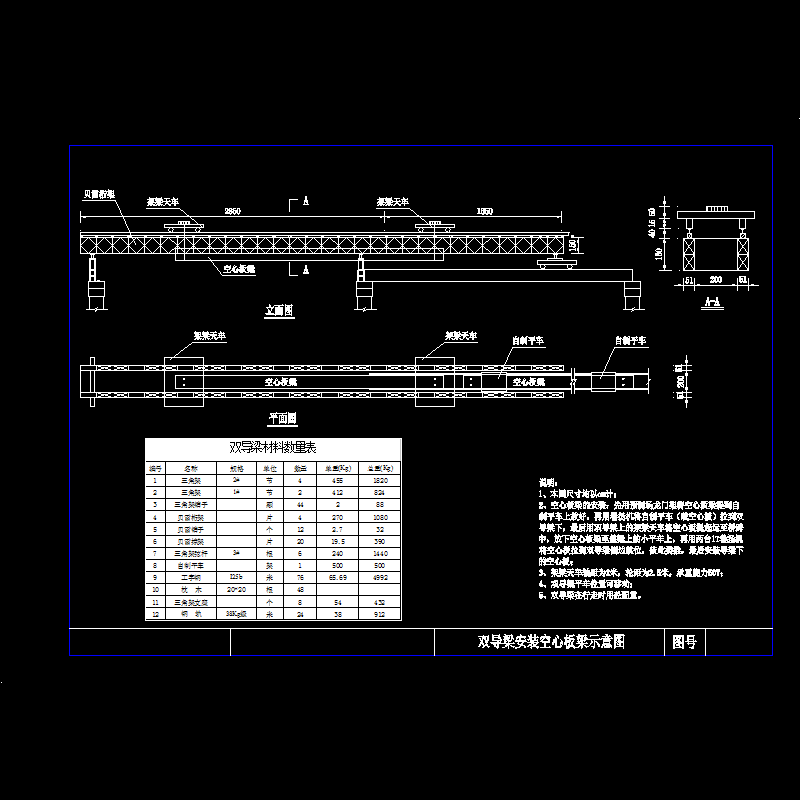

说明：
1、本图尺寸均以cm计；
2、空心板梁的安装：先用预制场龙门架将空心板梁提到自制平车上放好，再用卷扬机将自制平车（载空心板）拉到双导梁下，最后用双导梁上的架梁天车将空心板提起运至桥跨中，放下空心板梁至盖梁上的小平车上，再用两台1T卷扬机将空心板拉到双导梁侧边就位，依此类推，最后安装导梁下的空心板；
3、架梁天车轴距为2米，轮距为2.5米，承重能力50T；
4、双导梁平车位置可移动；
5、双导梁在行走时用砼配重。
