城市混凝土板梁桥梁维修改造CAD施工图纸设计15张

附件详情

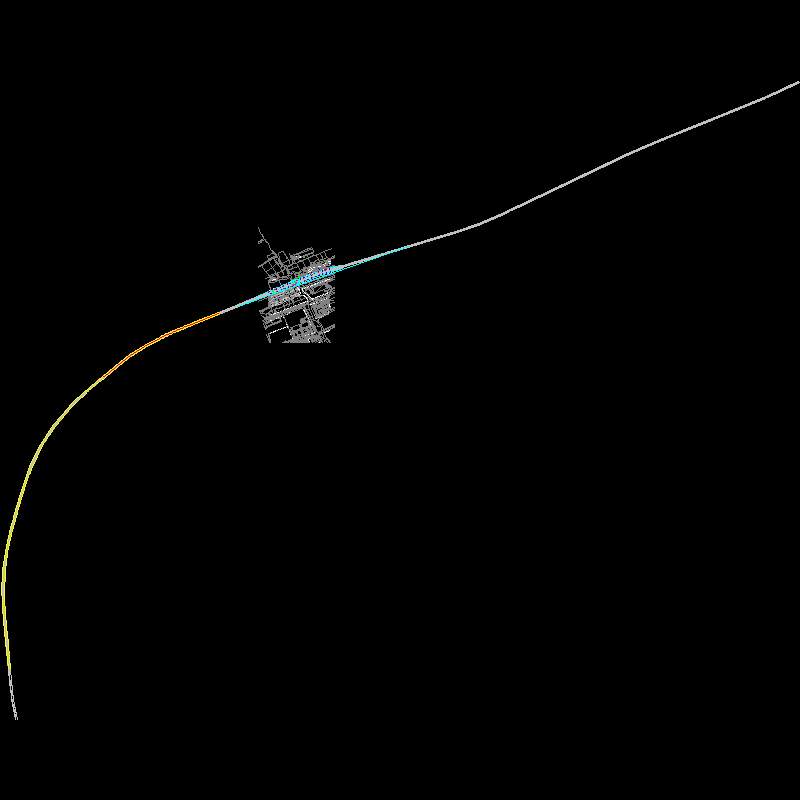

桥梁总长60m，桥梁跨径组合为20 20 20，上部结构为预应力混凝土板梁结构，下部结构为带桩基的埋置式桥台、承台立柱式桥墩。桥梁横断面布置分内、外圈两幅布置，为0.5m（防撞栏杆） 15.0m（机动车道） 0.5m（防撞栏杆） 2.0m（中央分隔带） 0.5m（防撞栏杆） 15.0m（机动车道） 0.5m（防撞栏杆），总宽34.0m。桥梁设计荷载为汽车-超20级，挂车-120。桥面铺装为80mm沥青混凝土 1mm防水层 80mmC30钢筋混凝土桥面铺装。

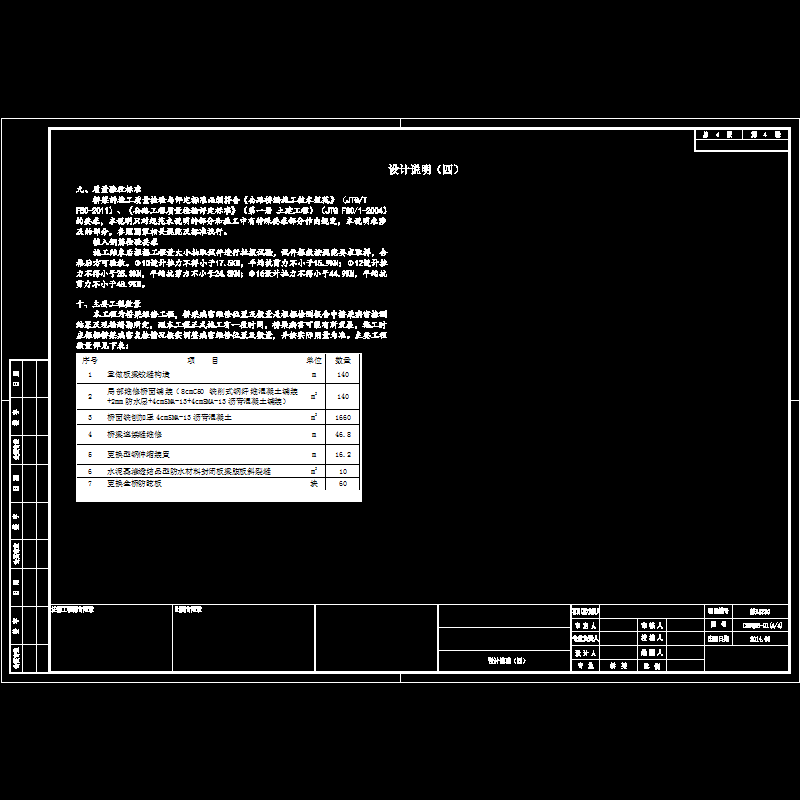

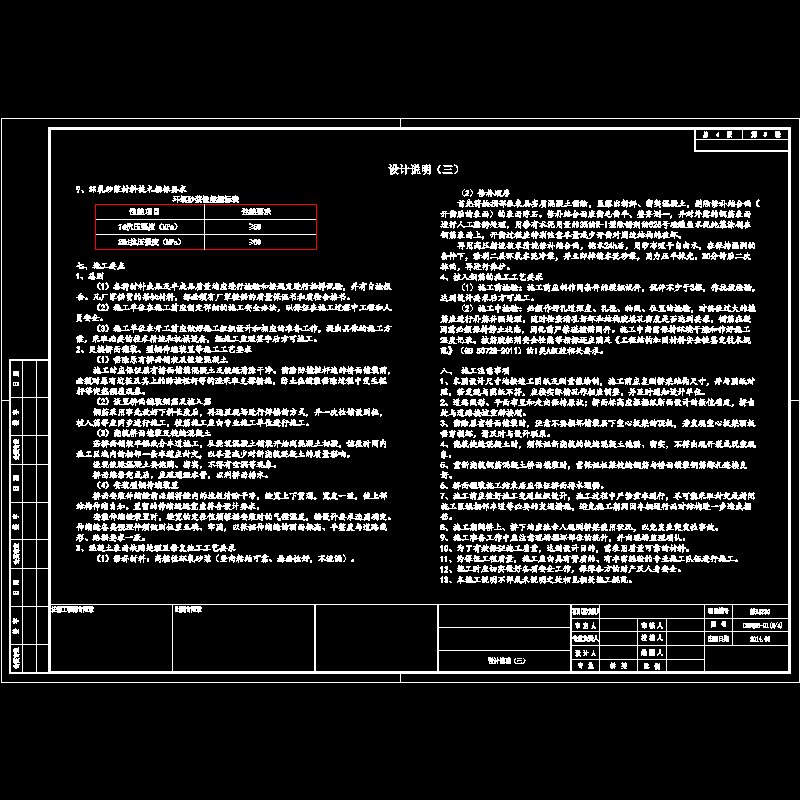

桥桥梁主要维修内容为重做损坏的桥面铺装结构层与板梁铰缝、桥面连续构造，封闭梁体裂缝，更换全桥防眩板设施等。
……

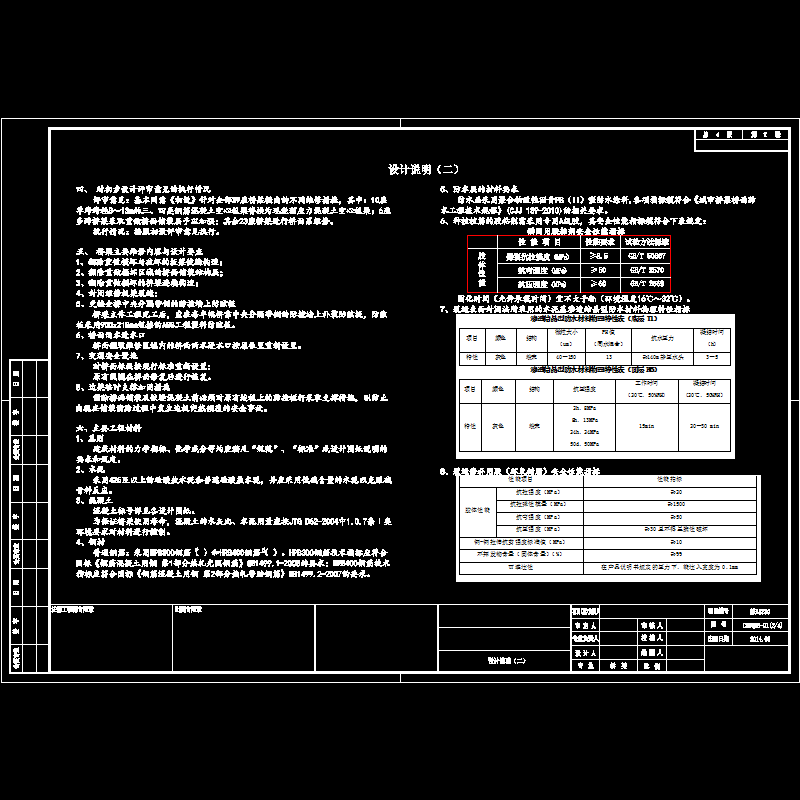

主要技术标准：
1）公路等级：高速公路，设计速度100km/h。
2）桥梁荷载标准：维持既有桥梁汽车-超20级、挂车-120荷载不变。
3）抗震设防标准：维持既有桥梁抗震设防标准不变。
4）桥梁跨径、横断面布置等：维持既有桥梁跨径组合、桥面宽度及横断面布置不变。
5）耐久性设计环境类别：Ⅰ类；环境作用等级：Ⅰ－B；设计使用年限维持原桥梁使用年限不变。
6）设计安全等级：二级。
7）桥面防水等级Ⅰ级。
……
共15张，编制于2014年。
