城市快速路六车道高架桥梁图纸组合钢板梁钢箱梁连续梁

资料城市快速路组合钢板梁钢箱梁连续梁高架桥梁图纸，共计759张图纸，。节点清晰，桥梁结构丰富，推荐学习观摩。

项目概要

桥梁全长9024m。主路道路等级为城市快速路，设计速度80km/h,双向6 车道车道规模。辅路道路等级为城市主干路，设计速度50km/h,双向6/8 车道车道规模。高架上匝道采用单车道标准，高架下匝道采用双车道标准，地面上下匝道采用单车道标准。含主线、平行匝道、立交、主线及平行匝道的桥梁主体结构、桥面铺装、伸缩缝、支座、防撞栏杆、桥梁排水等。高架上匝道采用单车道标准，设置2.5m 宽的紧急停车带，采用3.5m 的混行车道。主线高架标准段主梁采用钢板组合梁，整幅桥宽25.0m，主梁横向共11 片预制小组合。双柱式框架墩，变宽段下部结构采用三柱式框架墩，平行匝道标准段下部结构采用独柱式花瓶墩，基础采用2 根直径2m 钻孔灌注桩，平均桩长为25m。盖梁长度为24.6m，承台平面尺寸2.5m×2.5m，厚度2m。跨线桥采用简支挂孔方案，主梁采用等高简支组合钢板梁，倒T 形盖梁。8条匝道立交采用单箱多室预应力混凝土箱梁、（40 64 40）m 钢箱梁、钢桁架梁桥。梁体主要有：36 60 36m组合梁、30 45 30m组合梁、60m简支组合梁、30 40 30m组合梁、34 34 40 36m组合梁、25 40 25m预应力混凝土梁、3X30m预应力混凝土连续梁、4X30m预应力混凝土连续梁、4X35m预应力混凝土连续梁、30 2x36 30m预应力混凝土连续梁

1 设计说明 42页

2 图纸759张

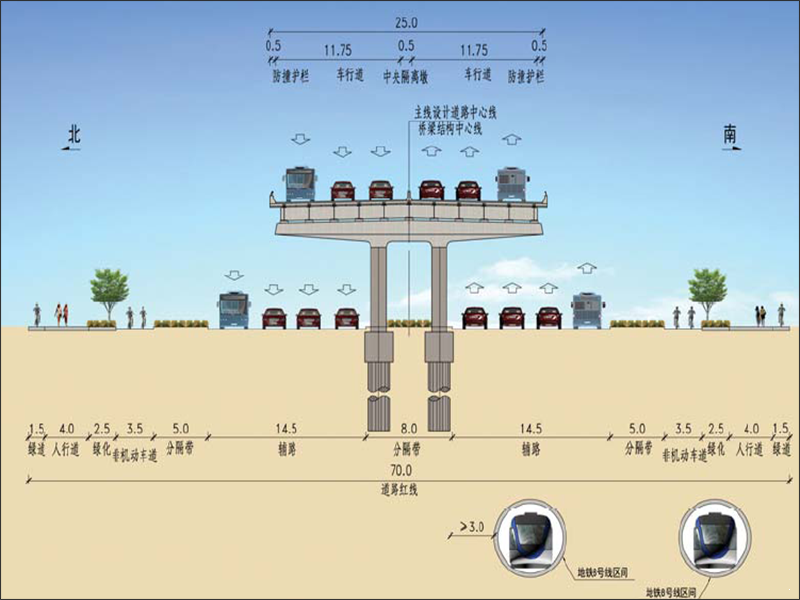

标准断面布置图（桥梁 匝道标准段）.png

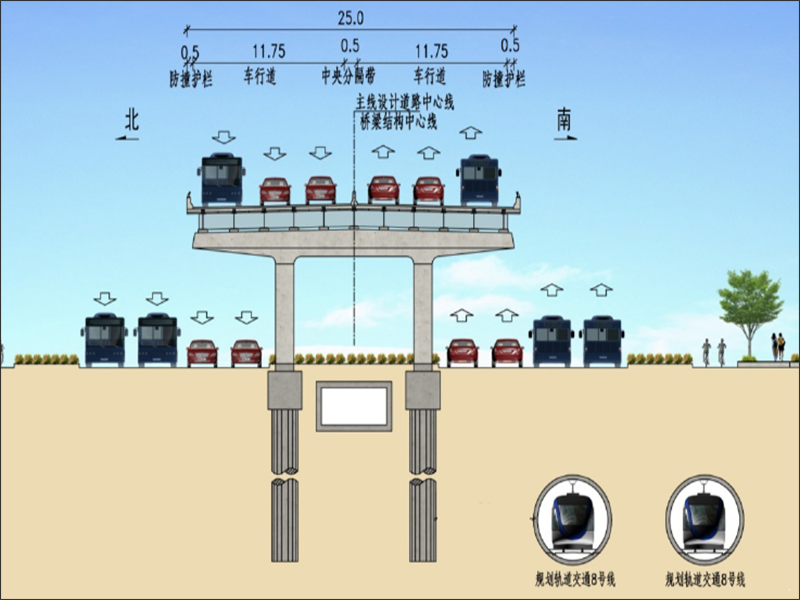

地铁8 号线与主线桥梁关系示意图.png


36 60 36组合梁分块结构图.png

30 45 30m组合梁钢主梁结构图.png


30 40 30m组合梁变宽段钢主梁结构图.png
