高架桥钢箱梁吊装施工组织设计

附件详情

  • 1、项目概要…………………………………………………………………3
  • 1.1、工程概要………………………………………………………………3
  • 1.2、工程范围及设计概况…………………………………………………6
  • 1.3、编制依据………………………………………………………………7
  • 1.4、质量目标 ……………………………………………………………7
  • 2、总体安装方案……………………………………………………………8
  • 2.1、总体安装工艺流程图…………………………………………………8
  • 2.2、节段划分………………………………………………………………9
  • 2.3、钢箱梁安装……………………………………………………………11
  • 3、施工组织管理……………………………………………………………29
  • 3.1、施工组织机构……………………………………………..…………29
  • 3.2、施工组织流程图 ...…………………………………………………29
  • 3.3、施工管理 ...…………………………………………………………30
  • 4、钢箱梁安装 进度计划 (见附表) ………………………………………33
  • 4.1、施工进度计划说明 …………………………………………………33
  • 4.2、进度控制措施 ………………………………………………………33
  • 5、需要总承包单位协助解决的问题………………………………………34
  • 6、雨季施工措施……………………………………………………………34
  • 7、安全生产保证措施………………………………………………………35
  • 8、现场文明施工……………………………………………………………38
  • 9、环境保护措施……………………………………………………………39
  • 10、应急预案……………………………….………………………………40
  • 11、附钢箱梁施工进度计划横道图
  • 12、支架稳定性计算

附件详情

该项目为xx高架路新建工程施工xx(xx路-xx中路),立交钢结构桥包括xx高架主线、匝道连续钢箱梁,另有部分人行天桥。其中,主线桩号为ZXK18+274.05(轴号Pm171)至ZXK18+420.053(轴号Pm174);pes匝道桩号为ESK0+077.000(轴号pes01)至ESK0+310.704(轴号pes09)。总计安装重量约为4609t(包括人行天桥约1000t)。
主线高架钢箱梁桥为三跨连续梁,轴号Pm171~Pm174,长146m,跨径组合42m+62m+42m,梁高2.80m,桥面宽度31.7m,总重量约2650t。架设高度为地面以上27m。(具体见结构施工图)。主线钢箱梁桥为立交中最上层桥面结构,为直线形桥梁,单体重量较大,安装高度较高。
钢箱梁安装方案
根据现场地下、地上工况条件和钢箱梁单体分段重量及安装的高度,钢箱梁的总体安装全部采用SCX2500或CKE2500履带吊为主要起吊设备,分区起吊安装。所不同的是,主线支架采用钢管格构组合,匝道支架采用贝雷片组合。
2.3.1、支架基础方案
2.3.1.1、基础方案
经过对该地区地质报告的分析和现场的勘察,同时为了避免破坏地下管线,该项目的支架基础全部采用扩大条形基础的方案。进场后,根据钢箱梁安装吊车、运梁车的需要,在总包方协助下进行现场场地平整及硬化,并准确定出临时支架及基础的具体位置。
主跨支架为钢管格构支架,搭设位置在钢筋砼承台和原华翔路砼路面上两种。在砼路面上的支架位置处,再浇注C30砼条形基础。另外,钢管位置顶部预埋600×600×16mm的钢板,将来与钢管焊接固定。
......
46页1万6千余字

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

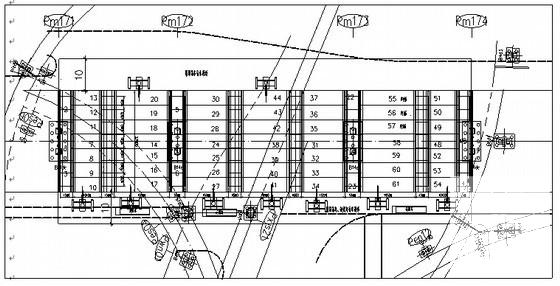

  • 高架桥钢箱梁吊装施工组织设计 - 1
    第 1 张图

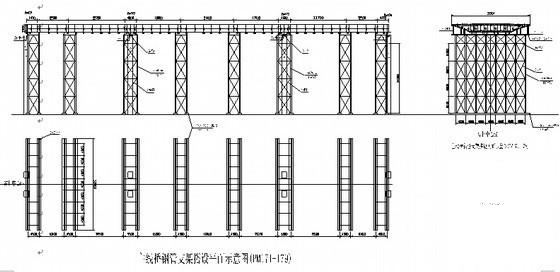

  • 高架桥钢箱梁吊装施工组织设计 - 2
    第 2 张图

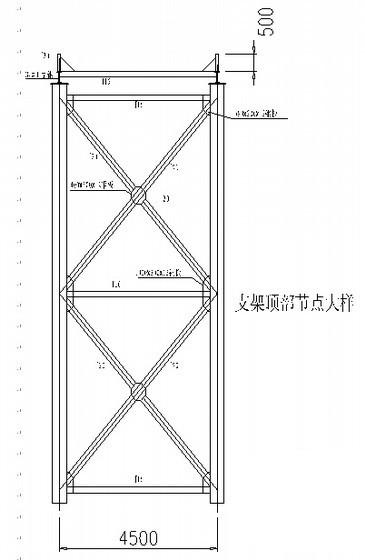

  • 高架桥钢箱梁吊装施工组织设计 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
