预制场箱梁预制施工组织设计82页附CAD图纸(32m箱梁24m箱梁)

技术标准:线路等级:客运专线;正线数目:双线;正线线间距:32m正线线间距5m、24m正线线间距为4.6m;设计年度:设计近期:2020年,设计远期:2030年;设计速度:近期200 km/h;远期350km/h。简支梁建筑结构形式:单箱单室简支箱梁(32m等高、24m等高)。   新建长江大桥北岸合建区段、引桥上部结构除跨公路、跨长江北岸防洪大堤处采用现浇连续箱梁外,其余均采用32m后张法预应力混凝土简支箱梁。长江大桥北岸箱梁高速线198片,合建区32片,引桥166片,共计396片,将长江大桥0#台以北的340片简支箱梁(含9片24m简支箱梁)的预制也纳入梁场内预制,因此,北岸梁场共预制箱梁(32m简支箱梁无碴有碴、24m简支箱梁无碴)数量为736片。存梁时采用四点支承的方法,每个存梁台座由四根独立的φ120cm钻孔桩组成,存梁支座均为70x70x2cm的橡胶板与80x80x2cm的钢板交替放置。   2007年10月开始 2010年3月竣工   编制范围:长江大桥北引桥及北岸合建区段及大桥以北、铁路线路范围的梁场建设、箱梁预制(不包含箱梁架设)和保护层、防水层、防撞墙、电缆槽及电缆槽盖板、接触网支柱基础、人行道挡板、栏杆、遮板、预埋钢筋及钢件、排水系统等的施工。其中箱梁在梁场预制,保护层、防水层、防撞墙、电缆槽竖墙在箱梁架设完毕后现浇,电缆槽盖板、遮板在梁场预制,等箱梁架设完毕后再安装。   工程特难点:预制无碴轨道后张法预应力混凝土简支箱梁技术含量高。后张双线整孔简支箱梁,体积大(32m有碴箱梁342.0m3),重量重(32m有碴箱梁单重8980KN),运输困难。箱梁预制须与箱梁架设协调配合。箱梁预制与电力、电气化信号、通讯等专业结合紧密,各种预埋件、预埋筋、预埋孔等较多。箱梁终张拉在龄期、强度、弹模达到设计要求后在存梁台座上进行,张拉工艺复杂。   ……共计82页,附CAD。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

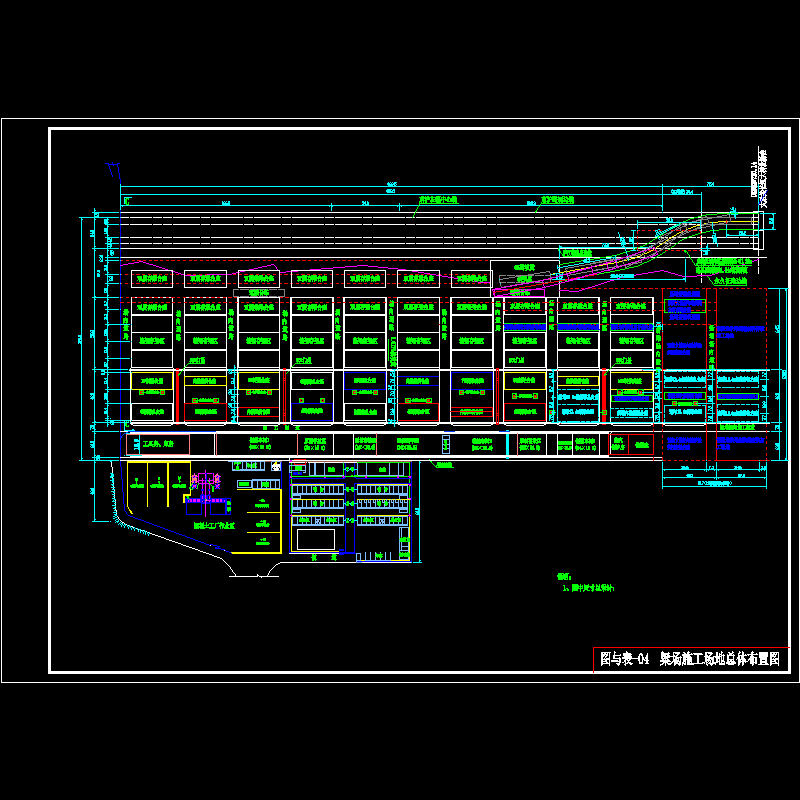

  • 图与表-04  场地平面布置图.dwg
    图与表-04 场地平面布置图.dwg

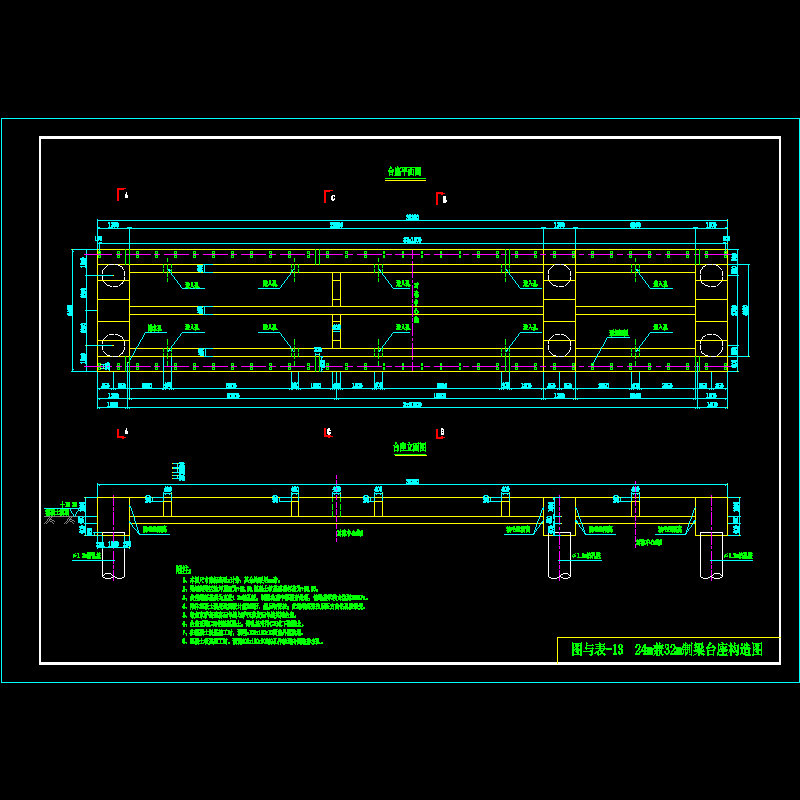

  • 图与表-10 32兼24m箱梁制梁台座结构图.dwg
    图与表-10 32兼24m箱梁制梁台座结构图.dwg

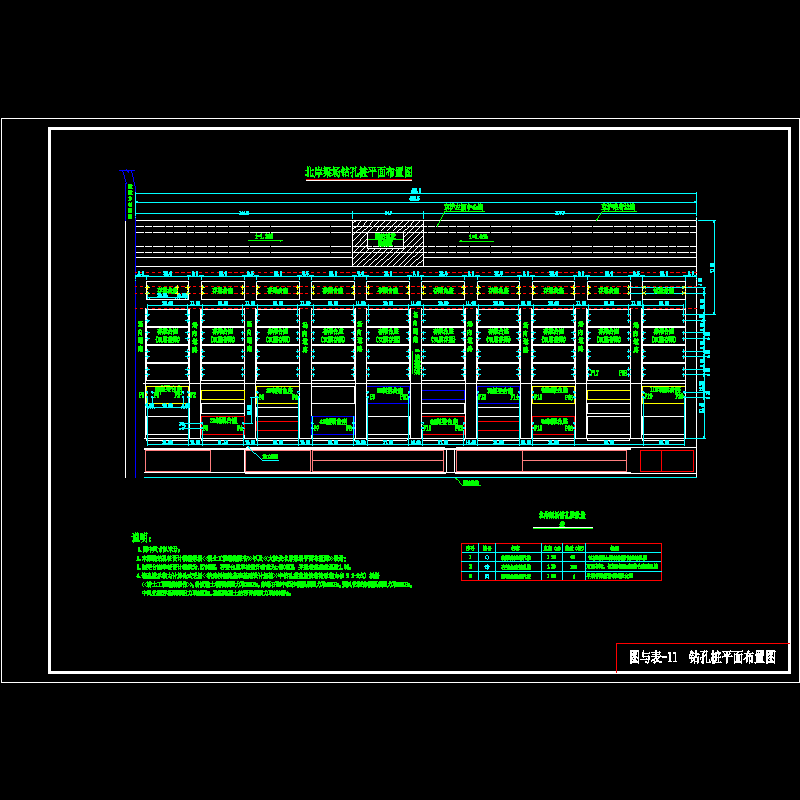

  • 图与表-8  钻孔桩平面布置图.dwg
    图与表-8 钻孔桩平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
