城市高架快速路工程桥梁桩基专项施工方案（中建）(混凝土路面)

附件详情

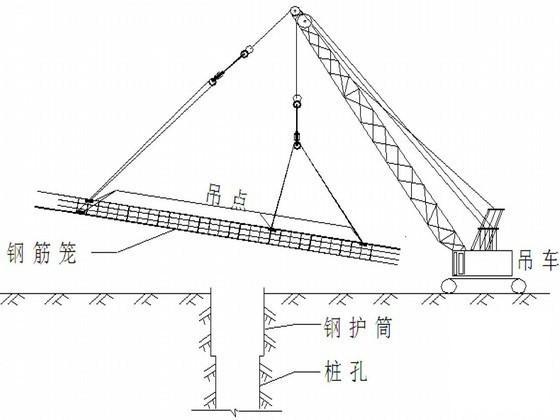

五、桩基施工方法
5.1、旋挖钻成孔
5.1.1、施工方法
5.1.1.1、原地面处理
（1）本标段桥位区xxx三环东路上，路面为混凝土路面，较为坚固，可满足旋挖钻机施工对原地面承载力及平整度的要求…………
（2）原地面处理时，测量人员放出桥桩中心点桩位…………
（3）采用人工配合机械（挖机破碎锤），以桥桩中线点为圆心，以桥桩直径+80cm为直径进行混凝土路面破除…………
（4）其余路面不进行处理，以保证足够的承载力，避免在钻进过程中钻机产生沉陷…………
5.1.1.2、测量放样
（1）根据设计图纸计算各桩位中心点坐标，采用极坐标 法准确测量出桩位中心点，桩橛截面尺寸不小于5cm×5cm，在桩面钉铁钉作为标志点…………
（2）每个中心桩位纵、横轴线方向必须设置4个护桩，便于桩基施工过程中进行检校…………
（3）每次桩位放样不得少于4个桩位，桩位放样后及时检查各桩位间距离及对角线距离，确认准确无误后以书面 技术交底 交予现场 技术员 …………
5.1.1.3、钻机就位
（1）将钥匙开关打到电源档，旋挖钻机的显示器显示旋挖钻机标记画面，按任意键进入工作画面…………
（2）先进行旋挖钻机的钻桅起立桅及调垂，即首先将旋挖钻机移到钻孔作业所在位置，旋挖钻机的显示器显示桅杆工作画面…………
（3）从桅杆工作画面中可实时观察到桅杆的X轴、Y轴方向的偏移…………
（4）操作旋挖钻机的电气手柄将桅杆从运输状态位置起升到工作状态位置，在此过程中，旋挖钻机的控制器通过采集电气手柄及倾角传感器信号，通过数学运算，输出信号驱动液压油缸的比例阀实现闭环起立桅控制…………
（5）实现桅杆平稳同步起立桅。同时采集限位开关信号，对起立桅过程中钻桅左右倾斜角度进行保护…………
（6）在钻孔作业之前需要对桅杆进行定位设置，调垂可分为手动调垂、自动调垂两种方式…………
（7）在桅杆相对零位±5°范围内才可通过显示器上的自动调垂按钮进行自动调垂作业；而桅杆超出相对零位±5°范围时，只能通过显示器上的点动按钮或左操作箱上的电气手柄进行手动调垂工作…………
（8）在调垂过程中，操作人员可通过显示器的桅杆工作界面实时监测桅杆的位置状态，使桅杆最终达到作业成孔的设定位置…………
（9）要求钻机就位后使旋挖筒与桩位中心的偏差小于5cm…………
5.1.1.4、泥浆调制
钻机施工中泥浆可以防止孔壁坍塌、抑制地下水、悬浮钻渣等作用，为此泥浆是保证孔壁稳定的重要因素。选择不含砂石、腐植等杂质的粘土，人工配合挖掘机进行泥浆拌制，良好泥浆的各项性能指标如下…………
共38页
