高架桥(336833m中承式连续梁拱组合桥)CAD施工图纸设计

2.设计范围   ⑴该项目的设计范围为新店立交桥桥梁工程,含桥台台后搭板,不含台后路基挡墙及填土,设计具体里程范围为:K0 336.781~K0 459.781 (台尾~台尾);   ⑵桥面排水设计仅考虑引至地面,其后可进入城市排水排污系统,不在本桥工程设计范围内;   ⑶桥梁照明设计仅考虑照明电缆的预留位置。      3.主要技术标准及设计采用规范   3.1 主要技术标准   ⑴道路等级:二级;   ⑵车道数:双向两车道;   ⑶设计行车速度:50km/h;   ⑷设计荷载:汽车─20级,验算荷载:挂车─100,人群荷载:3.0kN/m2;   ⑸平纵曲线:本桥位于直线段,桥面纵坡为平坡;   ⑹桥面横坡:行车道1.5%人字坡,人行道1%向内单面坡;   ⑦地震:地震基本烈度七度,按八度设防。      共有图纸40多张

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

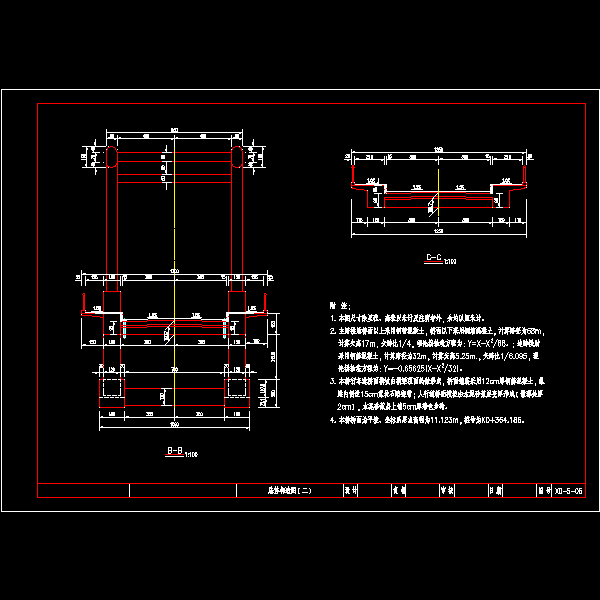

  • 高架桥(336833m中承式连续梁拱组合桥)CAD施工图纸设计 - 1
    第 1 张图

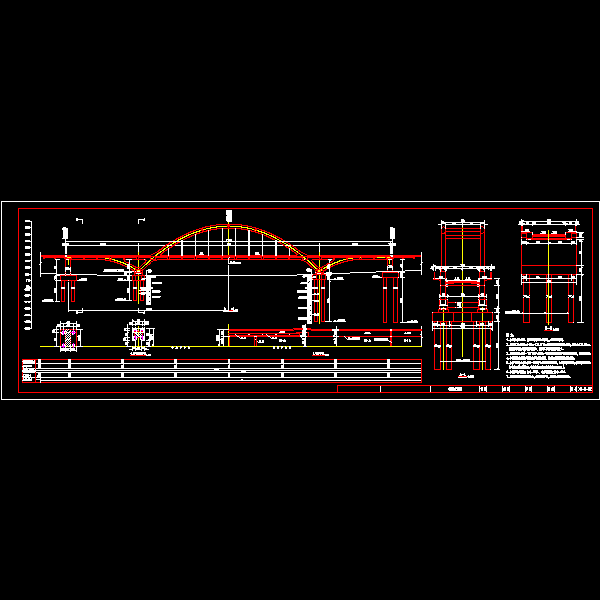

  • 高架桥(336833m中承式连续梁拱组合桥)CAD施工图纸设计 - 2
    第 2 张图
  • 高架桥(336833m中承式连续梁拱组合桥)CAD施工图纸设计 - 3
    第 3 张图
  • 高架桥(336833m中承式连续梁拱组合桥)CAD施工图纸设计 - 4
    第 4 张图
  • 高架桥(336833m中承式连续梁拱组合桥)CAD施工图纸设计 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
