下承式系杆拱80.3m跨径桥全套CAD施工图纸.dwg

主桥采用下承式钢筋混凝土系杆拱,计算跨径80.3m,矢跨比采用1/5,矢高为16.06m,拱轴线为二次抛物线。系梁采用箱形截面,梁高1.9m,宽1.2m,拱脚处加高至2.4m;拱肋采用等截面的工字形截面,高1.8m,宽1.2m,为钢筋混凝土构件;每片拱设间距为5.7m的吊杆13根,吊杆为柔性吊杆,采用带PE套的OVM.GJ15-12钢绞线成品索,吊杆为可替换式吊杆,方便更换;风撑采用5根φ800-12mm钢管;端横梁高度为1.75~1.83m,;中横梁高度为1.10~1.18m,宽0.5m,两侧设牛腿以支撑行车道板;行车道板采用28cm高预制空心板。   每一系杆内布设4束15-9、6束15-10φs15.2mm钢绞线,钢束锚下张拉控制应力为0.75fpk。   每根中横梁内布设4束钢绞线,每束为6φ 15.2mm钢绞线,每根端横梁内布设4束钢绞线,每束为9φs15.2mm钢绞线,每束锚下张拉控制应力为0.75fpk。   共有图纸42张

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

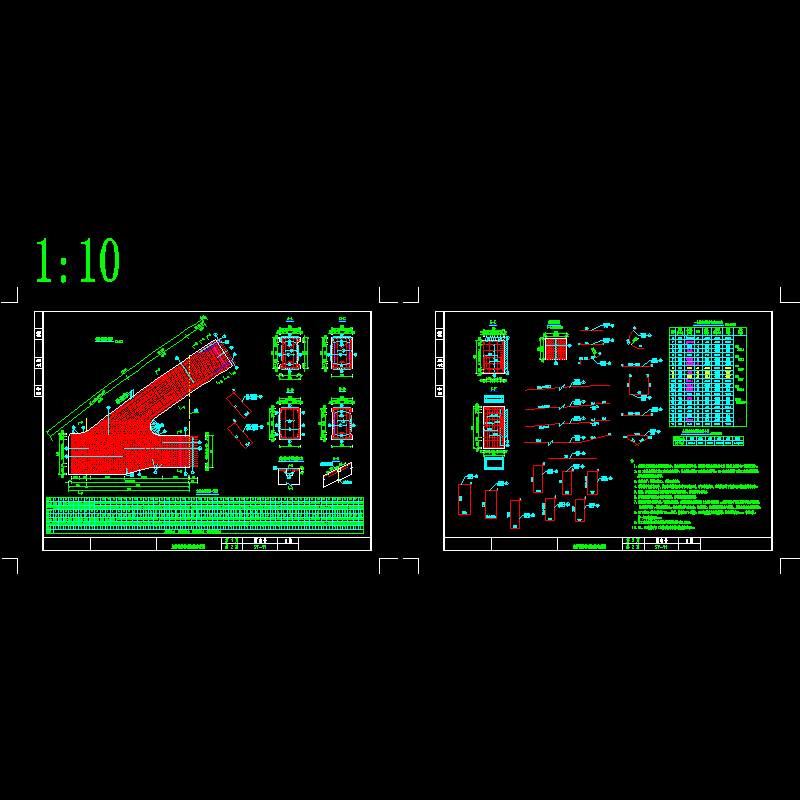

  • 11主桥拱脚普通钢筋布置图.dwg
    11主桥拱脚普通钢筋布置图.dwg

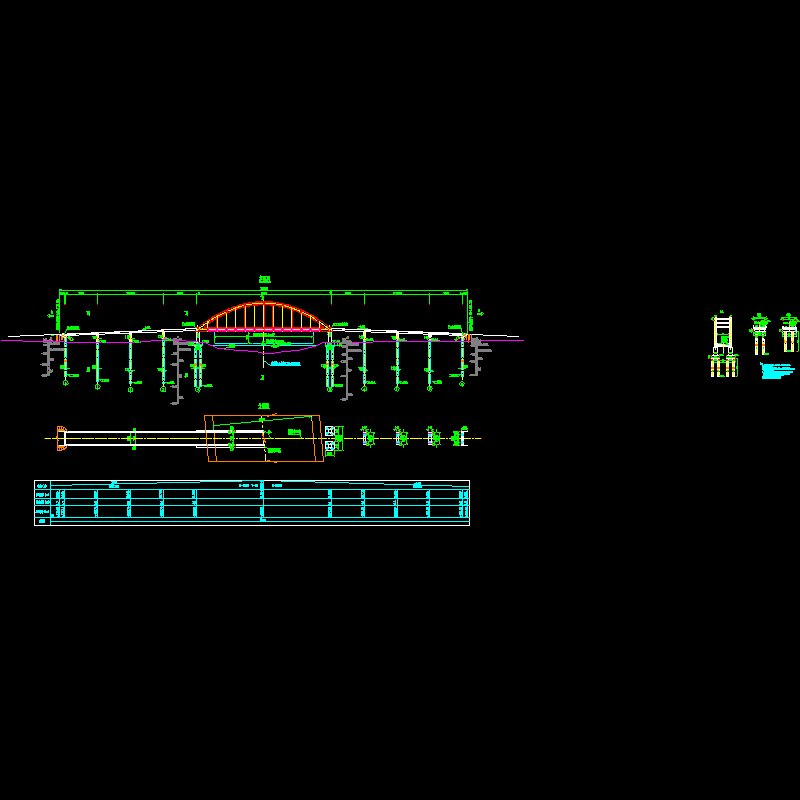

  • 04桥型布置图.dwg
    04桥型布置图.dwg

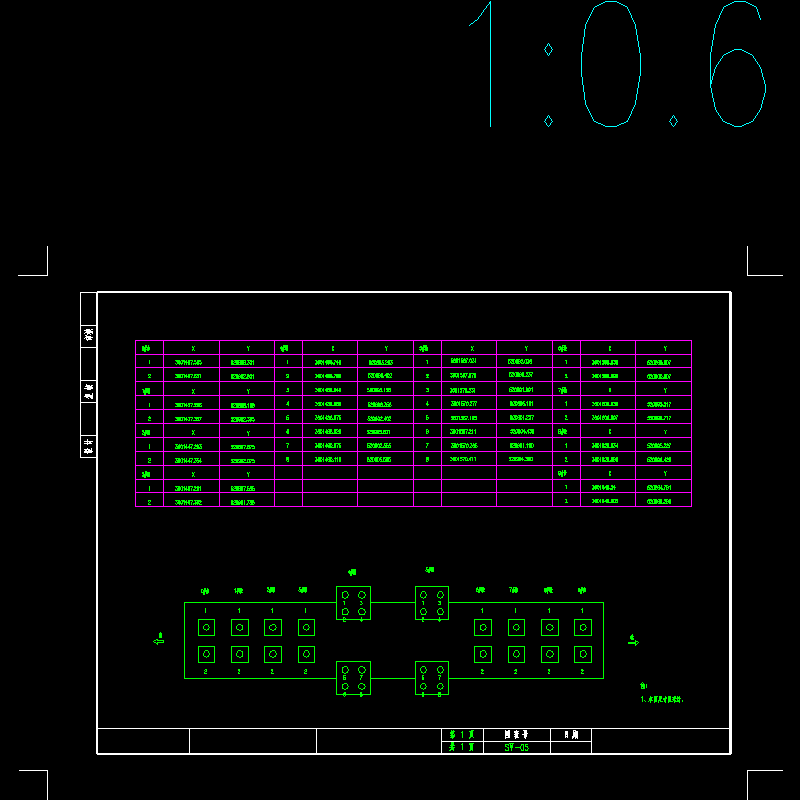

  • 05桩位坐标表.dwg
    05桩位坐标表.dwg

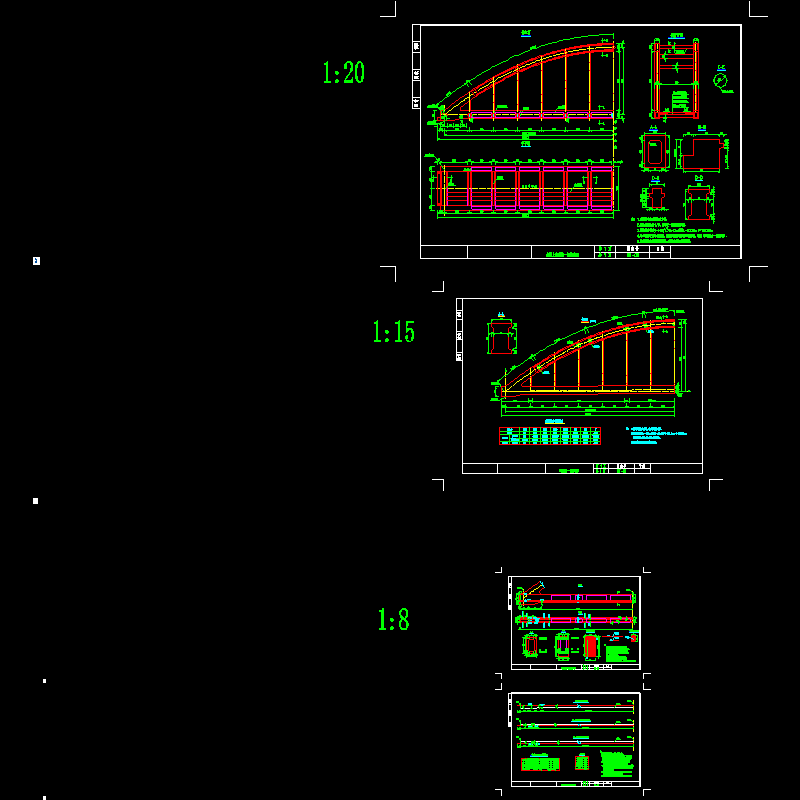

  • 06~08主桥上部结构一般构造图.dwg
    06~08主桥上部结构一般构造图.dwg

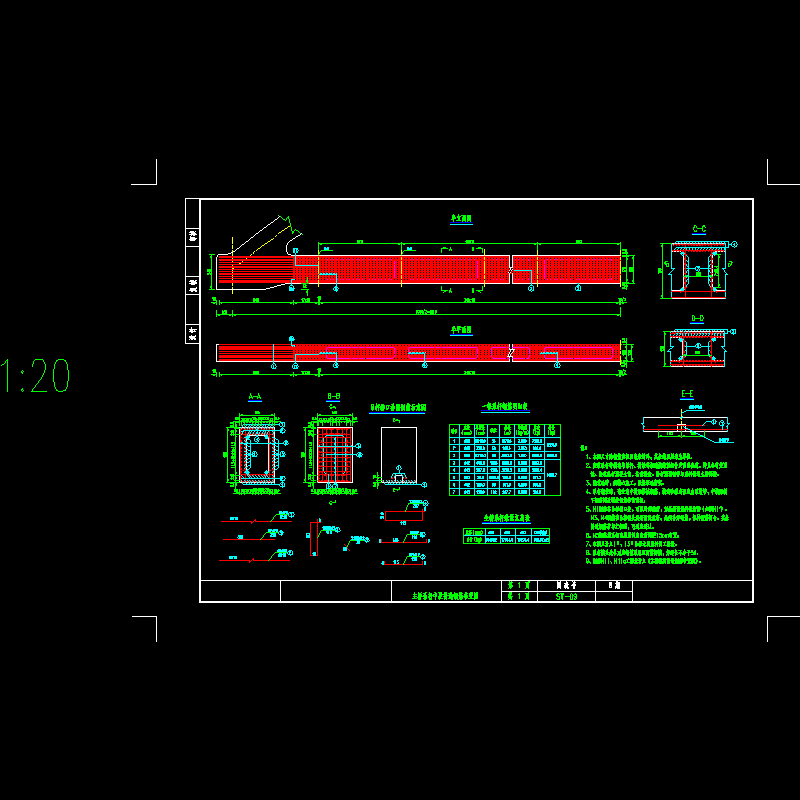

  • 09主桥系杆中段普通钢筋布置图.dwg
    09主桥系杆中段普通钢筋布置图.dwg
  • 10主桥拱肋中段普通钢筋布置图.dwg
    10主桥拱肋中段普通钢筋布置图.dwg
  • 12主桥风撑构造图.dwg
    12主桥风撑构造图.dwg
  • 13主桥吊杆构造图.dwg
    13主桥吊杆构造图.dwg
  • 14主桥中横梁预应力钢束布置图.dwg
    14主桥中横梁预应力钢束布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
