下承式钢管混凝土系杆拱桥CAD施工图纸（130张）.dwg

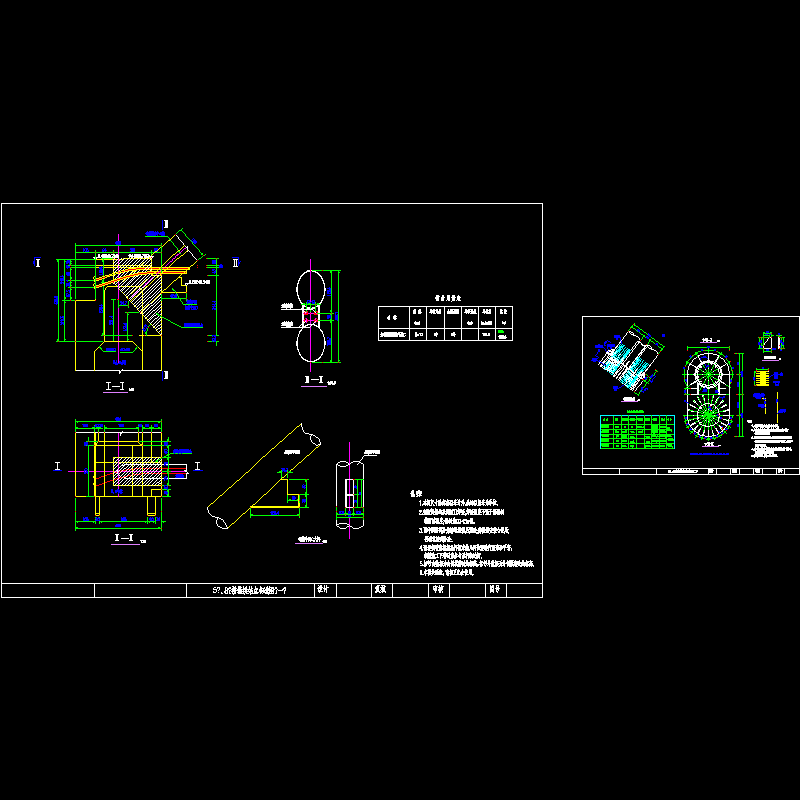

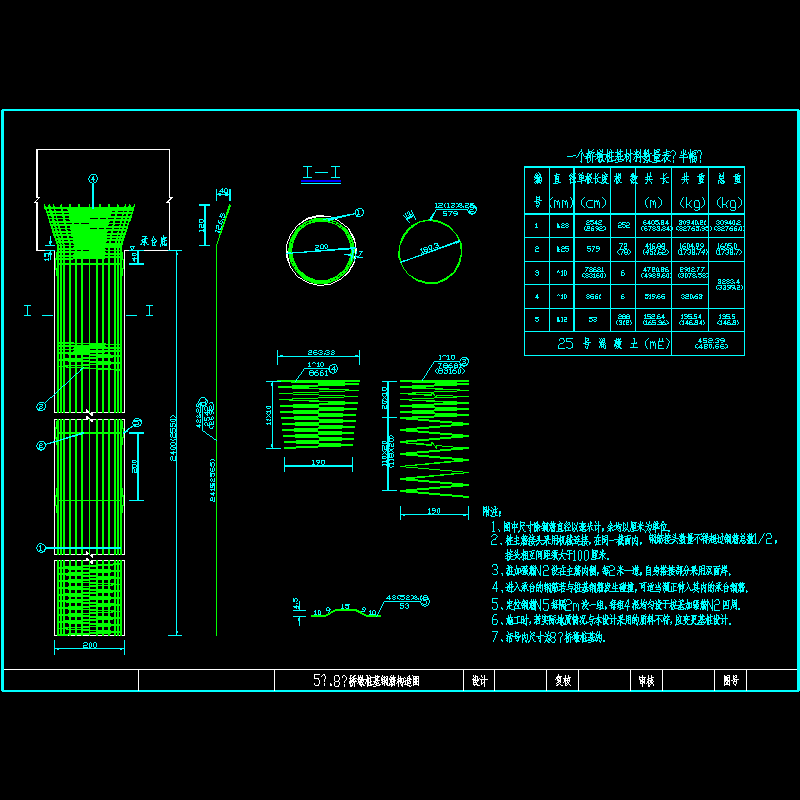

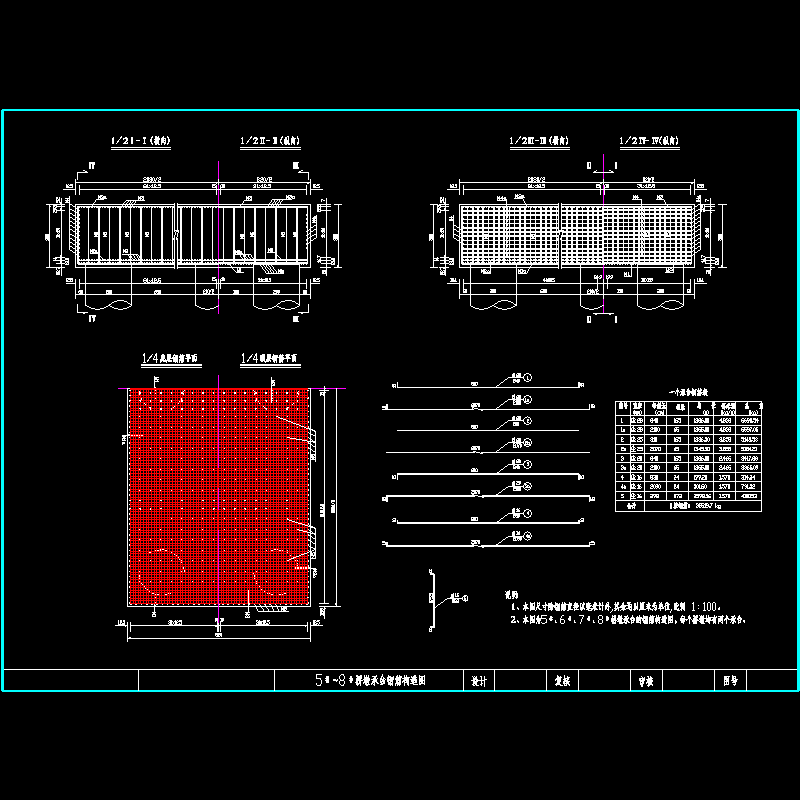

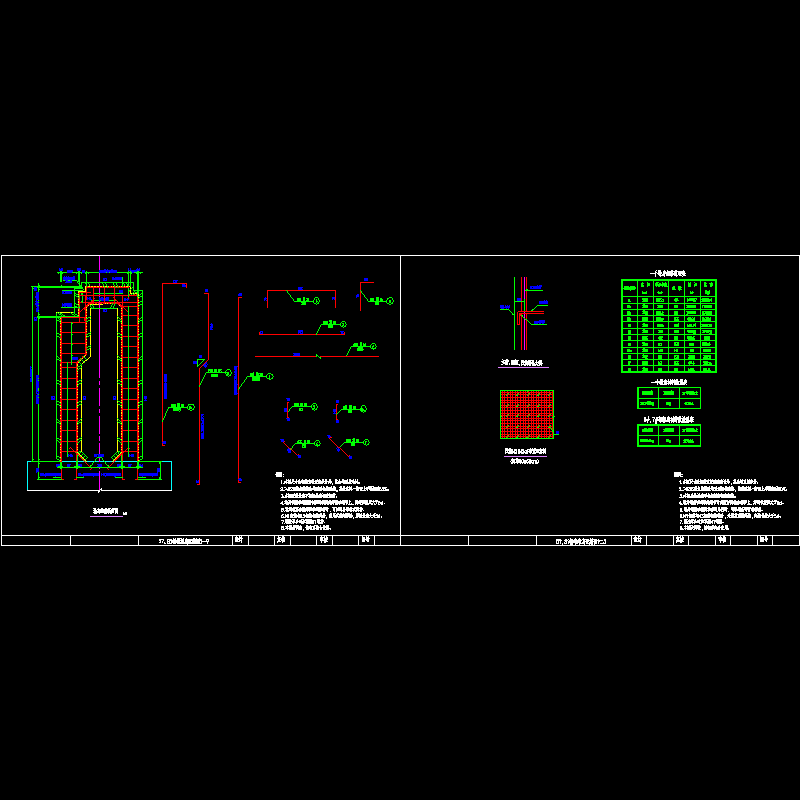

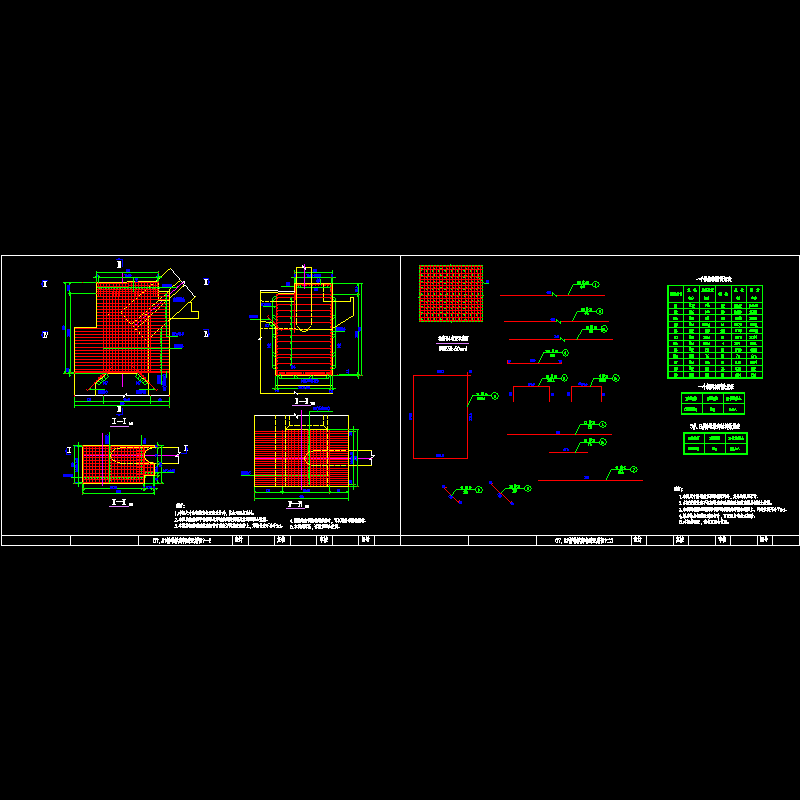

附件详情 设计说明 大桥桥型布置图（一）~（四） 主桥上部构造横断面布置图（一）~（二） 中拱拱肋坐标图 边拱拱肋坐标图 中拱拱肋构造图（一）~（四） 边拱拱肋构造图（一）~（四） 拱肋接头构造图（一）~（四） 中拱横撑构造图 边拱横撑构造图 吊杆构造图（一）~（四） 吊杆横梁一般构造图 吊杆横梁预应力钢束图 吊杆横梁预应力封锚端细部构造图 吊杆横梁普通钢筋图（一）~（二） 加劲纵梁钢筋构造图（一）~（四） 系杆构造图（一）~（七） 系杆槽架构造图 桥面板一般构造图 桥面板A钢筋构造图（一）~（二） 桥面板B钢筋构造图（一）~（二） 主跨桥面铺装构造图（一）~（二） 主桥行车道Π形板支座 施工加载程序图 桥面铺装钢筋网构造图 箱梁支座构造图（一）~（二） 伸缩量40型伸缩缝预埋件构造图 伸缩量80型伸缩缝预埋件构造图 伸缩量160型伸缩缝预埋件构造图 伸缩缝接头处理图 桥面系人行道平面布置图 A~D型人行道槽形板一般构造图 A~D型人行道槽形板配筋构造图 人行道盖板构造配筋图（一）~（三） 引桥缘石构造配筋图 引桥人行道盖板平面布置及构造配筋图 主桥栏杆构造配筋图 引桥栏杆构造配筋图 主桥泄水管构造图 引桥泄水管构造图 防撞护栏Ⅰ一般构造图 防撞护栏Ⅰ钢筋构造图（一）~（二） 防撞护栏Ⅱ一般构造图 防撞护栏Ⅱ钢筋构造图（一）~（二） 防撞护栏Ⅰ基础钢筋构造图 8米搭板构造图（一）~（三） 搭板端头垫层钢筋网构造图 5＃、8＃桥墩一般构造图（一）~（三） 5＃、8＃桥墩拱节点构造图（一）~（二） 5＃、8＃桥墩墩身配筋图（一）~（二） 5＃、8＃桥墩拱脚构造配筋图（一）~（二） 6＃、7＃桥墩一般构造图（一）~（三） 6＃、7＃桥墩拱节点构造图（一）~（三） 6＃、7＃桥墩墩身配筋图（一）~（二） 6＃、7＃桥墩拱脚构造配筋图（一）~（二） 5＃~8＃墩人行道挑梁及防震挡块构造配筋图 5＃~8＃桥墩承台钢筋构造图 5＃、8＃桥墩桩基钢筋构造图 6＃、7＃桥墩桩基钢筋构造图 1＃~4＃、9＃~12＃桥墩一般构造图（一）~（二） 1＃~4＃、9＃~12＃桥墩盖梁钢筋构造图 1＃~4＃桥墩桩柱钢筋构造图（一）~（二） 9＃~12＃桥墩桩柱钢筋构造图（一）~（二） 桥墩系梁钢筋构造图 桥墩桩基超声波检测预埋钢管布置图 0＃桥台一般构造图 13＃桥台一般构造图 0＃、13＃桥台台帽钢筋构造图 0＃、13＃桥台耳墙、背墙、牛腿钢筋构造图 0＃、13＃桥台台身钢筋构造图 0＃、13＃桥台承台钢筋构造图 0＃桥台桩基钢筋构造图 13＃桥台桩基钢筋构造图 桥台锥坡构造图 钢管拱肋安装示意图 过桥水管管架一般构造图（一）~（四） 桥梁工程数量表（一）~（二）
