90米跨径下承式系杆刚架拱桥设计套CAD图纸(49张)

  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:90m
  • 行车道位置:下承式桥
  • 承重构件受力情况:组合体系桥(斜拉桥、悬索桥)
  • 使用年限:永久性桥

附件详情

  • 设计说明
  • 全桥主要工程数量汇总表
  • 桥位平面图
  • 桥型布置图
  • 主桥拱肋坐标表
  • 钢管拱肋灌注和合拢段图
  • 钢管拱肋竖转铰构造图(一)
  • 钢管拱肋竖转铰构造图(二)
  • 钢管拱肋竖转铰构造图(三)
  • 系杆预埋钢管与竖转铰相交构造图
  • 系杆构造图
  • 系杆支撑架构造图
  • 吊杆构造图(一)
  • 吊杆构造图(二)
  • 上部构造施工程序图
  • 主桥加载顺序及系杆张拉关系图
  • 承台及基础一般构造图
  • 桥墩一般构造图
  • 桥墩挡墙一般构造图
  • 0#、1#桥墩承台钢筋布置图
  • 0#桥墩桩基钢筋布置图
  • 1#桥墩桩基钢筋布置图
  • 桥墩钢筋布置图(一)
  • 桥墩钢筋布置图(二)
  • 支座垫石及调平钢板布置图
  • 主跨拱脚一般构造图
  • 拱脚钢筋布置图(一)
  • 拱脚钢筋布置图(二)
  • 拱脚牛腿钢筋布置图
  • 桥墩搭板牛腿钢筋布置图
  • 桥墩搭板钢筋布置图
  • 桥面板及横梁一般构造图
  • 横梁预应力筋布置图
  • 横梁普通钢筋布置图
  • 边跨桥面板钢筋布置图(一)
  • 边跨桥面板钢筋布置图(二)
  • A型桥面薄板钢筋布置图
  • B型桥面薄板钢筋布置图
  • 桥面铺装及桥面板钢筋布置图
  • 桥面伸缩缝构造图
  • 主桥防撞栏构造图(一)
  • 主桥防撞栏构造图(二)
  • 主桥人行道栏杆构造图(一)
  • 主桥人行道栏杆构造图(二)
  • 主桥桥面布置图(一)
  • 主桥桥面布置图(二)
  • 主桥桥面布置图(三)
  • 主桥电器照明总布置图
  • 主桥过桥管线、照明线路安装图
  • 主桥避雷针装置构造图
  • 0#、1#桥墩接地装置图

附件详情

技术标准:
1. 设计车速:40公里/小时。
2. 设计荷载:汽车:公路-Ⅰ级;人群:4KN/m2。
3. 桥面宽度:全宽19.3米,其中行车道12米,行车道防撞护栏宽2×0.4米,人行道宽2×2.0米。
4. 桥面纵坡:两岸引线1.5%;桥梁处在R=2900米,T=43.5米,E=0.326米的竖曲线上。
5. 桥梁横坡:行车道:双向1.5%;人行道:向内侧设1%单向坡。
6. 通航状况:不通航。
7. 设计洪水频:1/100。
8. 设计水位:23米。
9. 地震烈度:地震动峰值加速度系数为0.05。
10.设计风速:26米/秒(20米高度10分钟年平均最大风速)。
......
设计要点:
本桥采用单跨下承式钢管砼柔性系杆刚架拱桥,桥梁主孔计算跨径为90米,矢跨比1/5;下部构造采用4.0米厚的实体式墩,矩形承台,每个基础采用8根φ1.5米的钻孔灌注桩;桥梁净宽16米(含行车道和人行道),全宽19.3米,桥梁总长96米,全桥位于直线段。
......
桥型特点:
以抗压能力高的钢管砼作为拱肋,以抗拉能力强的高强钢绞线作为系杆,并随着施工加载顺序逐步张拉系杆,平衡主拱所产生的水平推力,并最终形成对拱脚基础只有较小水平推力的拱桥。故该拱桥桥型可以很好地适应在平原软弱地基上修建,且可大大降低由于巨大不平衡拱推力增加的基础费用,使拱脚变得较为轻巧。
......
设计于2005年,共49张CAD设计图。

系杆构造图

吊杆构造图

桥墩钢筋布置图

钢管拱肋竖转铰构造图

钢管拱肋灌注和合拢段图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

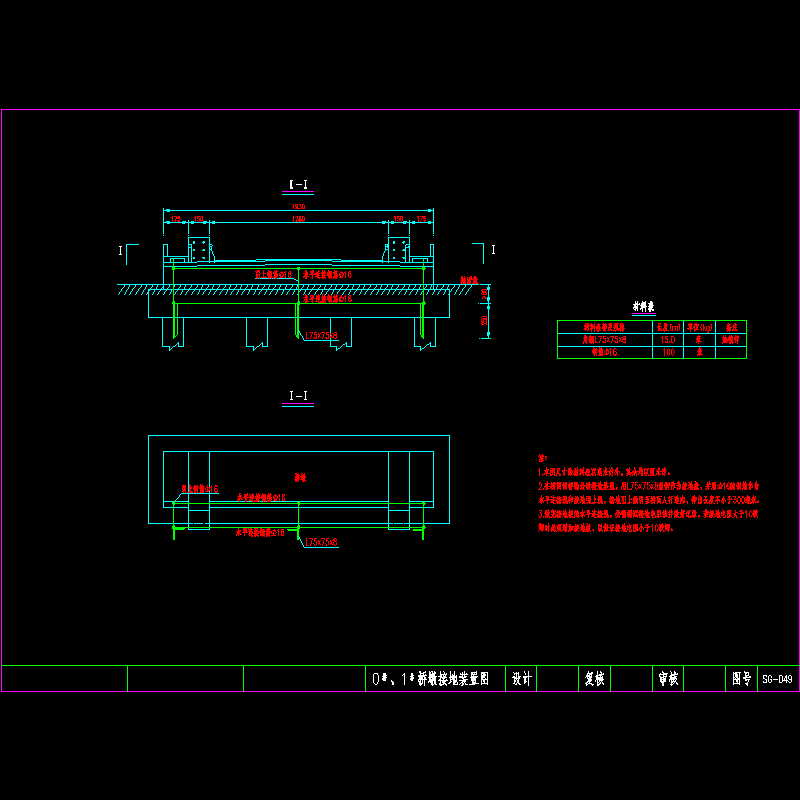

  • 0#、1#桥墩接地装置.dwg
    0#、1#桥墩接地装置.dwg

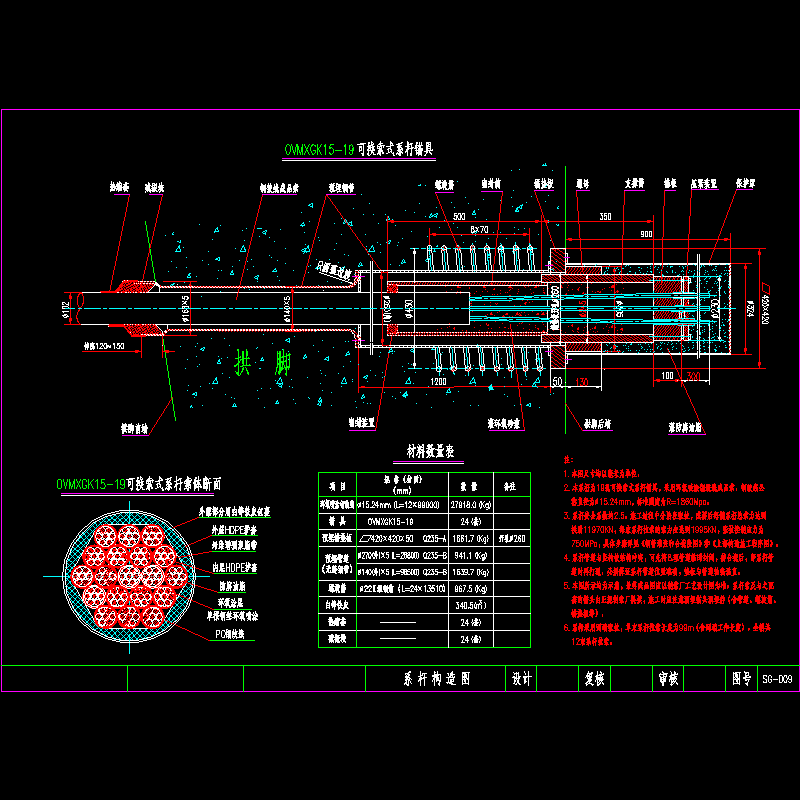

  • 19孔系杆大样图.dwg
    19孔系杆大样图.dwg

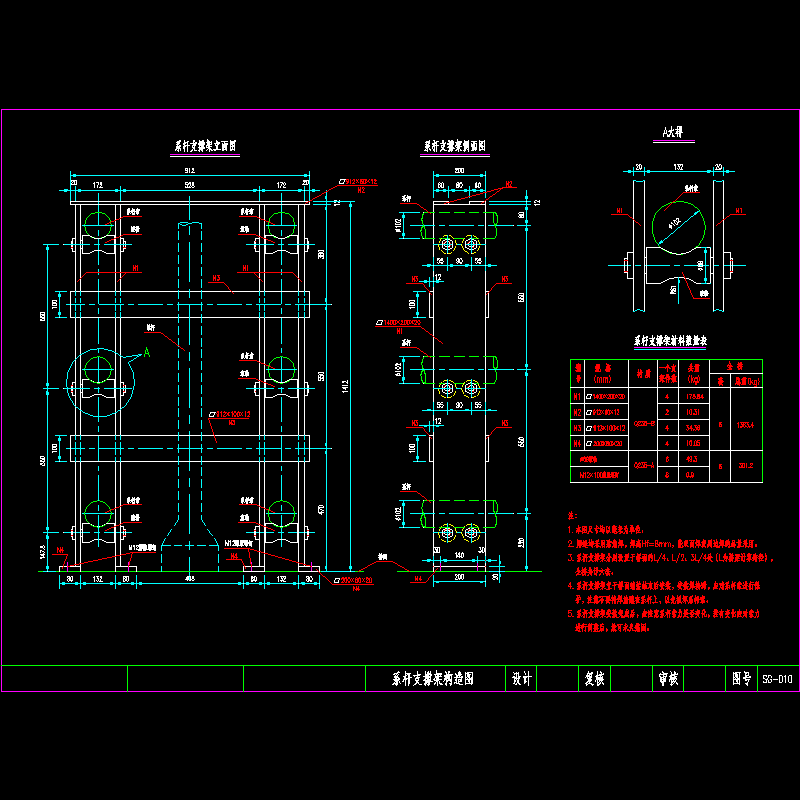

  • 19孔系杆支承架.dwg
    19孔系杆支承架.dwg

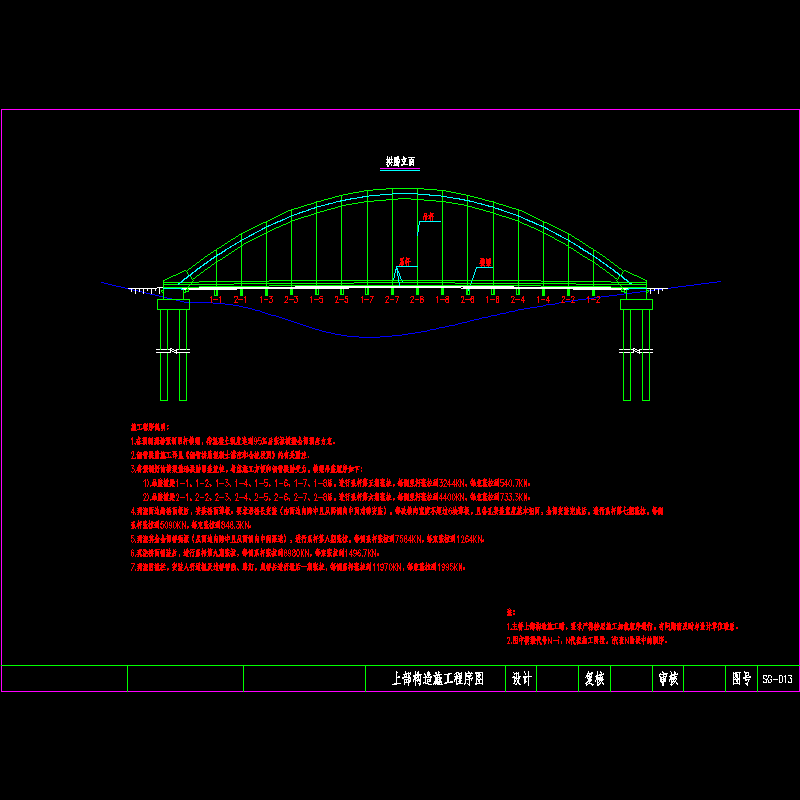

  • 上部构造施工程序图.dwg
    上部构造施工程序图.dwg

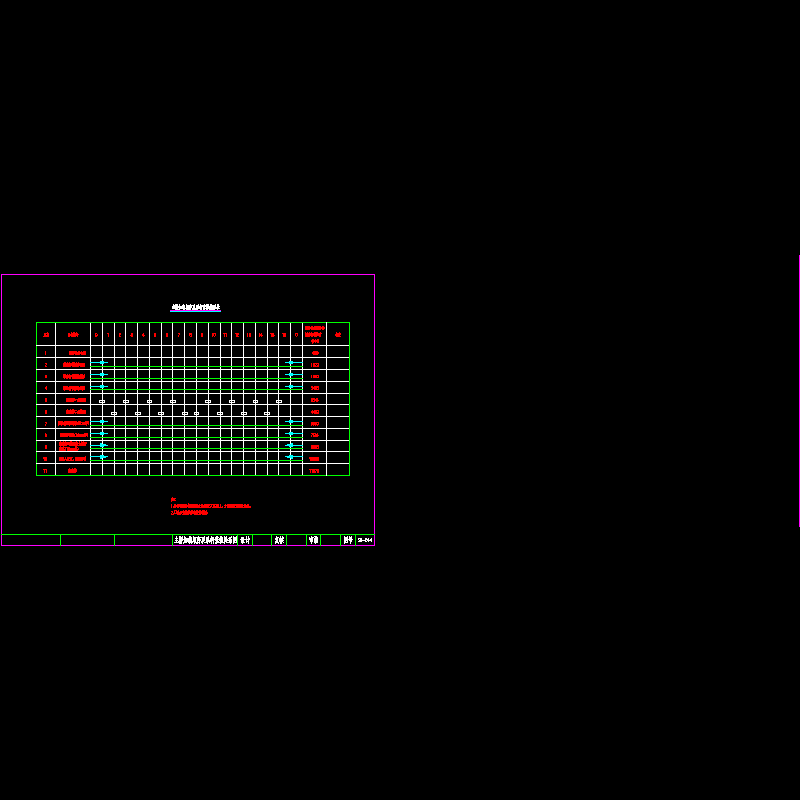

  • 主桥加载顺序及系杆张拉关系图.dwg
    主桥加载顺序及系杆张拉关系图.dwg
  • 主桥拱肋坐标表.dwg
    主桥拱肋坐标表.dwg
  • 主桥桥面布置图(一).dwg
    主桥桥面布置图(一).dwg
  • 主桥桥面布置图(二).dwg
    主桥桥面布置图(二).dwg
以上是部分截图,请下载附件后查看完整高清内容
