大桥(228022m中承式系杆拱)CAD施工图纸.dwg

一、 项目概况   XX渡是XX县XX镇一干河(秦淮河的源头)上的人渡渡口,位于XX县与XX区交界处,起沟通两岸乡村百姓行人交通的功能。XX渡与XX渡之间约3公里。   XX大桥按公路桥梁标准来建设,设计荷载为公路-II级,人群荷载取3.0KN/m2。考虑到车行交通量中以拖拉机等农用车辆为主,重型车辆较少,汽车荷载采用公路-II级车道荷载效应的0.8倍,车辆荷载效取0.7倍。   二、 采用规范、标准   1. 《公路工程技术标准》(JTG B01-2003);   2. 《公路桥涵通用设计规范》(JTJ02l—89);   3. 《公路桥涵地基与基础规范》(JTJ024-85);   4. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85);   5. 《公路路线设计规范》(JTJ011—94);   6. 《内河通航标准》(GB50139-2004);   7. 《公路工程抗震设计规范》(JTJ004-89);   8. 《公路勘测规范》(JTJ061-99);   9. 《公路工程水文勘测设计规范》(JTG C30-2002);   10. 《工程建设标准强制性条文》(公路工程部分)。   三、 技术指标   1. 道路等级:四级公路;   2. 设计车速:V=20km/h;   3. 设计荷载:公路-II级(汽车荷载采用公路-II级车道荷载效应的0.8倍,车辆荷载效取0.7倍);人群荷载3.0KN/m2;   4. 通航标准:规划四级航道,净空60X7米(现为五级航道,净空38X5米);   5. 桥面纵横坡:双向纵坡3.0%,双向横坡2%;竖曲线半径800米,变坡点设在桥中;   6. 地震烈度:基本烈度为7度;   7. 高程系统:黄海高程系。   四、 地质资料   拟建场地属古秦淮河漫滩地貌单元。根据岩土成因、岩性及其物理力学性质的差异性可以分成4个工程地质层。   1层填土,为人工填土,较为松散,非均质,不能直接作为天然浅基础持力层。   2-1层亚粘土,中等压缩性,中低强度。2-2层淤泥质亚粘土,中高压缩性,低强度。2-3层亚粘土,中等压缩性,中等强度。2-4层亚粘土,中等压缩性,中等强度。   3层亚粘土,中等压缩性,中高强度。   5-1层强风化砂岩,中高强度地基土。层底埋深约23米。   5-2层弱风化砂岩,良好基岩桩基持力层。层顶埋深约23米。桩端土容许承载力7000KPa,桩端土极限侧阻力标准值700 KPa。   五、 主要材料   1.混凝土:   拱肋、系杆、横梁、桥面板、风撑、横撑、吊杆、立柱、S弯装饰拱条:C50混凝土,Eh=3.5×104Mpa,Ra=28.5Mpa;   台帽、墩身、护栏:C30混凝土,Eh=3.0×104Mpa,Ra=17.5Mpa;   桥墩钻孔灌注桩:C30水下混凝土,Eh=3.0×104Mpa,Ra=17.5Mpa;   桥台钻孔灌注桩:C25水下混凝土,Eh=2.85×104MPa,Ra=14.5Mpa。   2.钢材:   系杆、横梁预应力钢绞线应符合美国标准ASTM A416—97a 270级的规定,抗拉标准强度Rby=1860Mpa,单根钢绞线直径φ15.24mm,弹性模量Ey=1.95×105Mpa,采用正规厂家生产的成套锚具。   吊杆预应力钢筋为φ32mm高强精轧螺纹粗钢筋,钢筋强度级别95/100,屈服点强度为950 Mpa,抗拉极限强度为1200Mpa,抗拉极限力为96.5T,张拉锚下应力为855MPa,张拉吨位为68.7T。锚具为YGM型。   普通钢筋:应符合GB1499-91和GB13013-91的规定,直径≥12mm采用Ⅱ级钢筋,其余采用Ⅰ级钢筋。   吊杆外套钢管采用结构用无缝钢管,Q235B级钢。   其它钢板、钢管:Q235B级钢。   3.支座、伸缩缝和桥面铺装:   支座采用正规厂家生产的矩形橡胶支座;伸缩缝采用D80伸缩缝;   行车道桥面铺装为9cm沥青混凝土(参见道路路面结构)。人行道桥面铺装为5cm防水水泥混凝土(距桥台处7m范围内边跨人行道的桥面铺装,应由5cm逐级过渡为9cm)。   六、 设计要点   XX大桥采用中承式系杆拱桥型,跨径布置为22 80 22米,总长129.16米,三跨连续。桥梁横断面为:0.15(栏杆扶手) 1. 5(人行道) 0.6(拱片结构区) 0.5(防撞墙) 7.0(双车道) 0.5(防撞墙) 0.6(拱片结构区) 1. 5(人行道) 0.15(栏杆扶手)米,总宽12.5米。   主拱拱轴线为二次抛物线方程y=4fx(L-x) /L2,矢跨比f/L=1/5,f=16米,L=80米。   边拱拱轴线为圆曲线,R=55.2米,矢跨比为f/L=1/4.81,L=22米,f=4.573米。   1.上部结构   上部结构由拱片(拱肋、系杆、吊杆、立柱、S弯装饰拱条

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

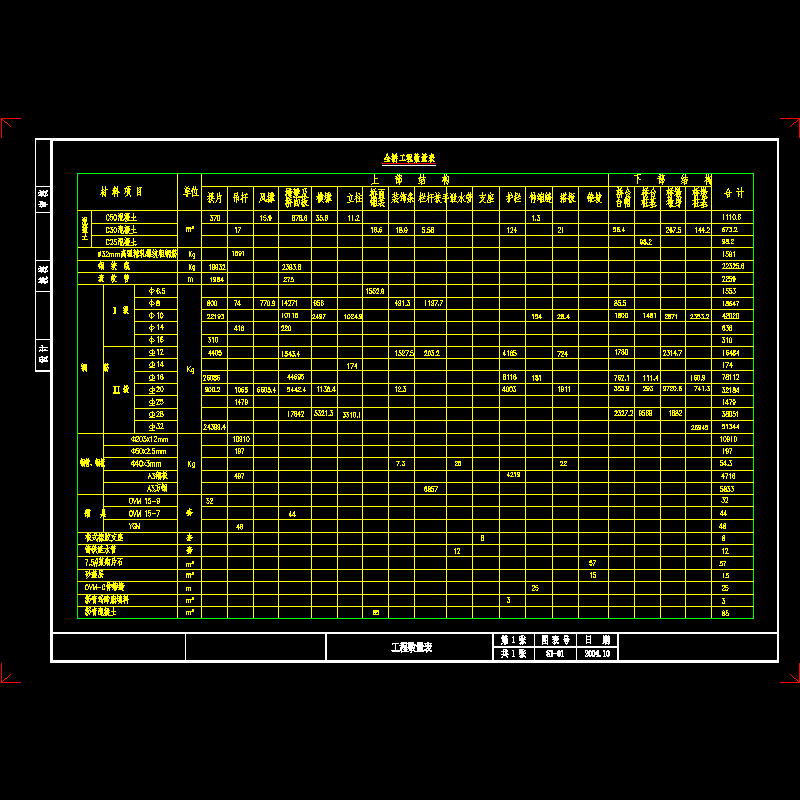

  • s1-01工程数量表.dwg
    s1-01工程数量表.dwg

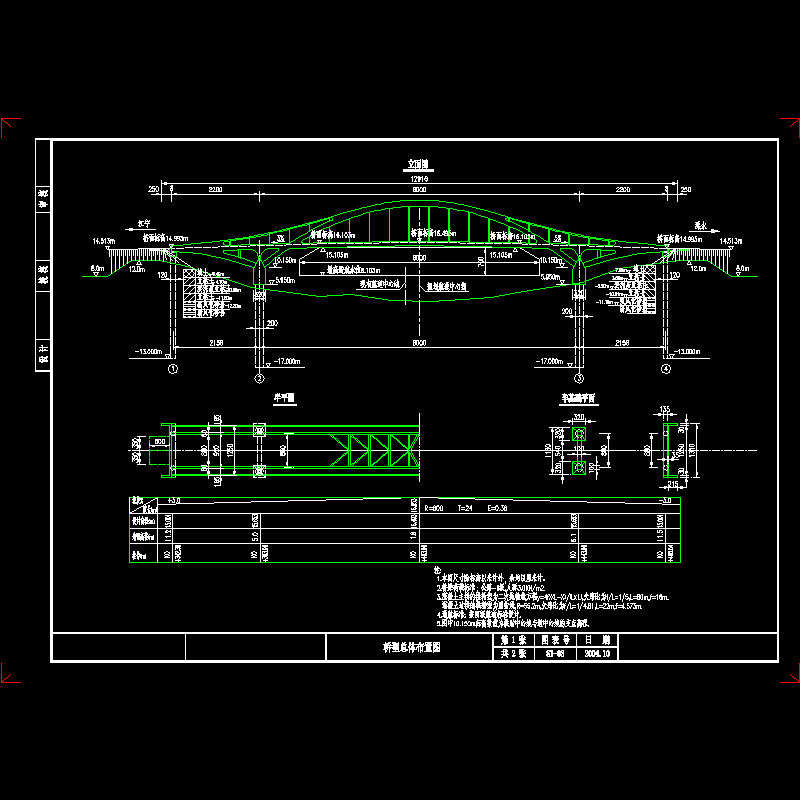

  • s1-03-1桥型总体布置图.dwg
    s1-03-1桥型总体布置图.dwg

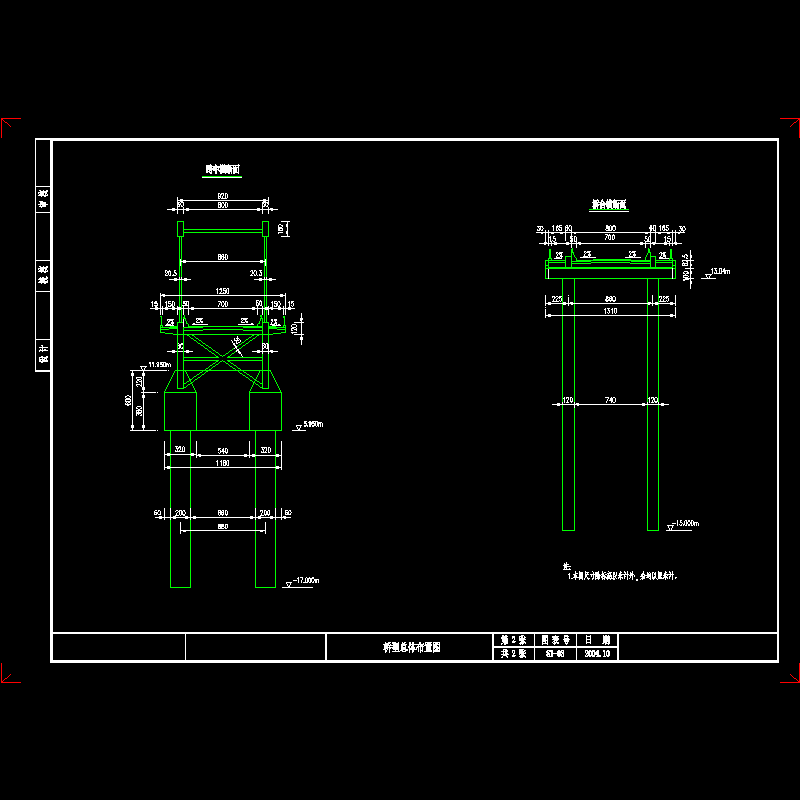

  • s1-03-2桥型总体布置图.dwg
    s1-03-2桥型总体布置图.dwg

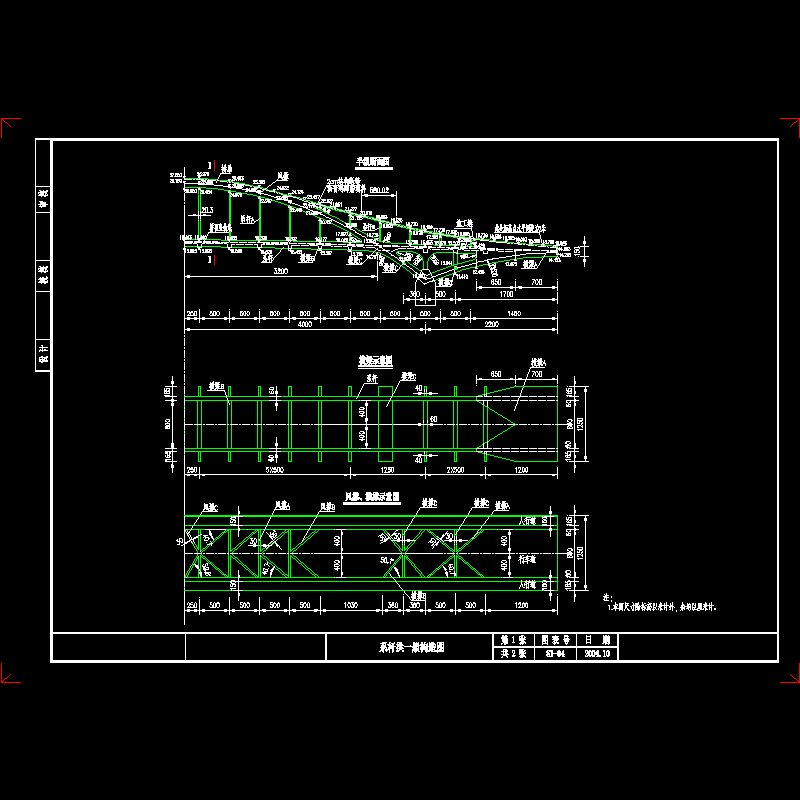

  • s1-04-1系杆拱一般构造图.dwg
    s1-04-1系杆拱一般构造图.dwg

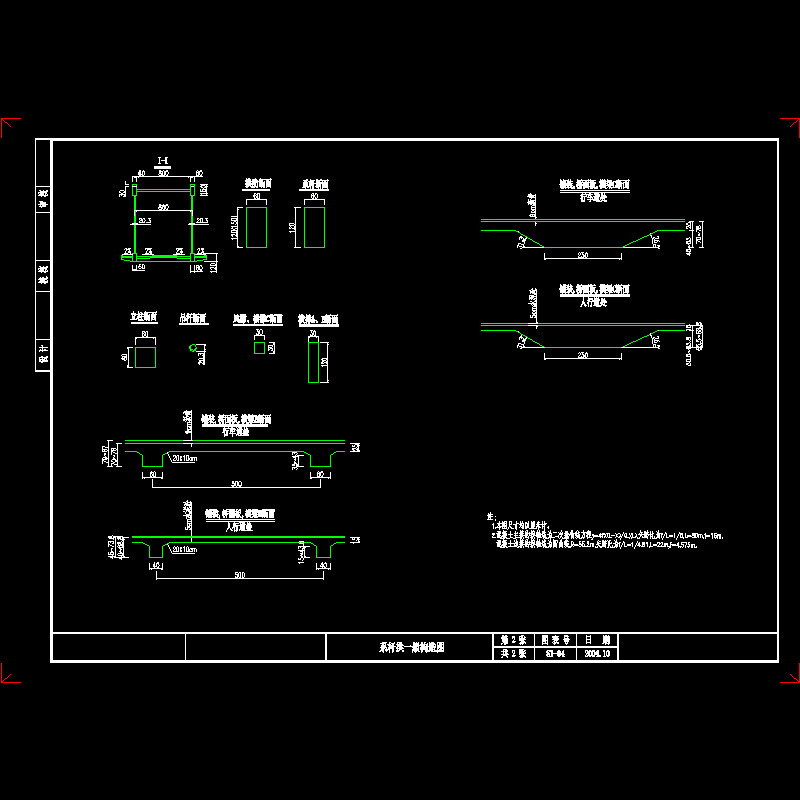

  • s1-04-2系杆拱一般构造图.dwg
    s1-04-2系杆拱一般构造图.dwg
  • s1-05桥系杆预应力束布置图.dwg
    s1-05桥系杆预应力束布置图.dwg
  • s1-06拱片配筋图.dwg
    s1-06拱片配筋图.dwg
  • s1-07-1吊杆配筋图.dwg
    s1-07-1吊杆配筋图.dwg
  • s1-07-2吊杆配筋图.dwg
    s1-07-2吊杆配筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
