净跨460m钢管砼中承式悬链线拱特大桥施工设计图纸构造图

• 使用性：公路桥

• 行车道位置：中承式桥

• 承重构件受力情况：拱桥

• 使用年限：永久性桥

• 材料类型：预应力桥

本项目是一座中承式钢管混凝土双肋拱桥，大桥桥面净宽19米，双向4车道，主跨492米，净跨460米。大桥引道全长7.4千米，路基宽8~12米，跨径组合为6×12m（引桥）+492m（主跨）+3×12m（引桥）。桥面为预应力混凝土π形连续梁；全桥吊杆和立柱间距为12.0m，吊杆、立柱横梁及引桥墩盖梁均设计为预应力混凝土截面梁，桥面与拱肋交汇处横梁为组合截面梁。

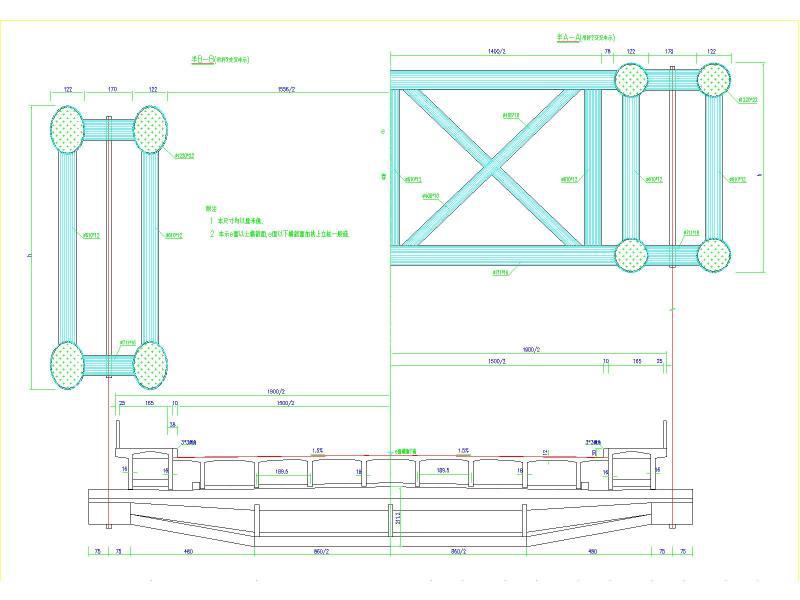

该资料包含：主拱圈吊装计算简图、桥跨处线位设计图、纵断面设计图、吊杆及拱上立柱横梁极端简图、拱肋吊点和立柱脚处加劲板构造图、拱肋吊杆构造图、主拱圈拱座预埋件定位骨架构造图、检修梯构造图、人行道梁一般构造图、吊杆横梁一般构造图、主拱肋间横梁接头构造图、巫山岸拱座钢筋构造图、预应力钢束不、钢筋构造图、钢管桁架扣索体系一般构造图等共129页CAD。

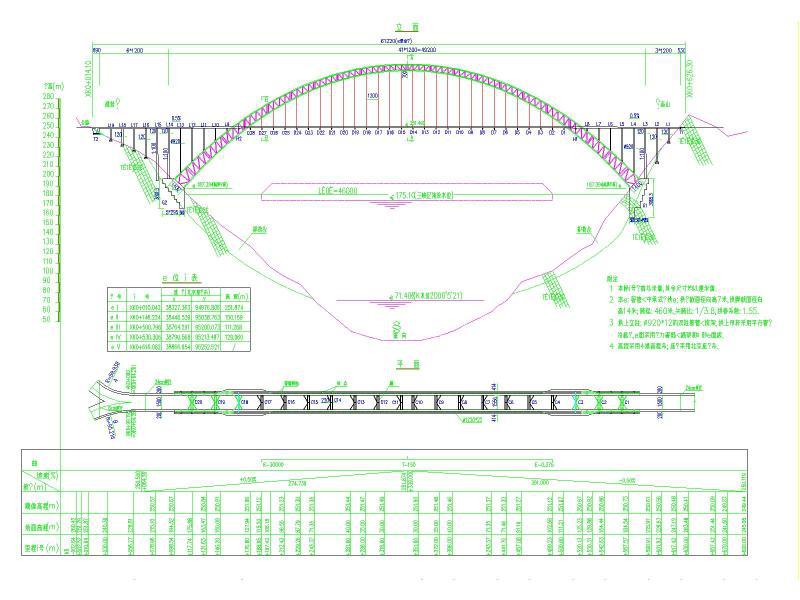

桥跨总体布置图

桥跨总体布置图(一)(二)

塔顶索鞍构造图

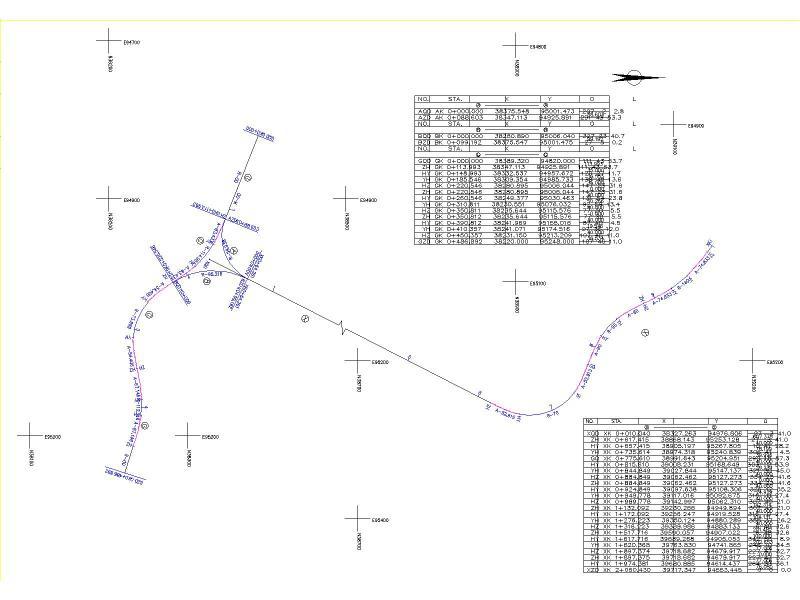

桥跨处线位设计图

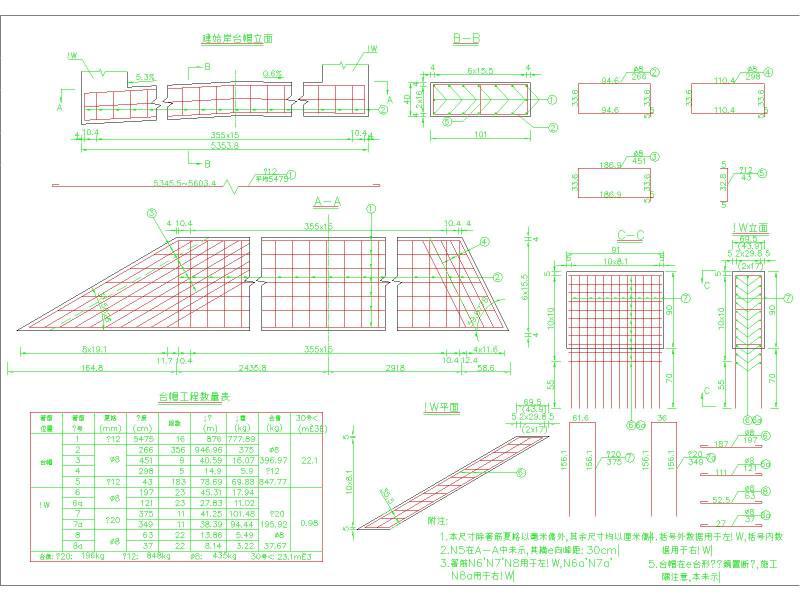

桥台台帽钢筋构造图

引桥标准盖梁一般构造图

主拱圈吊装计算简图

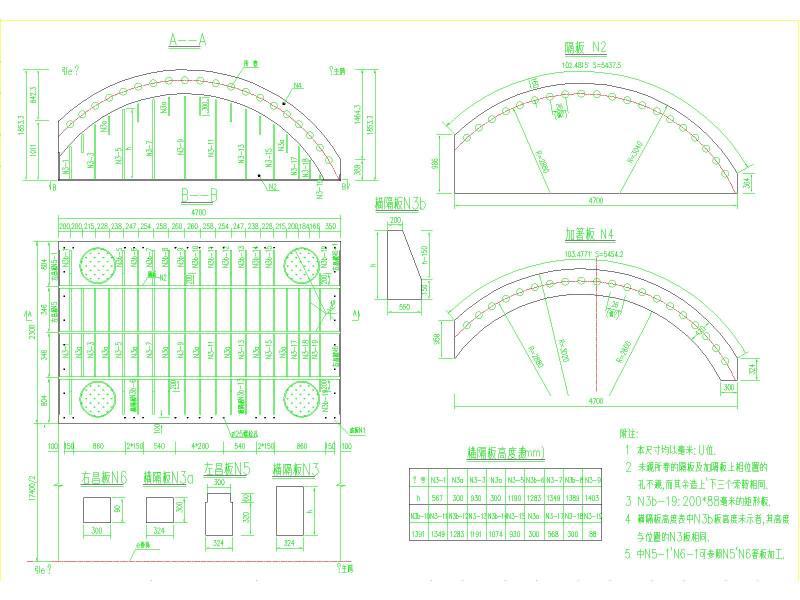

主拱圈一般构造图
