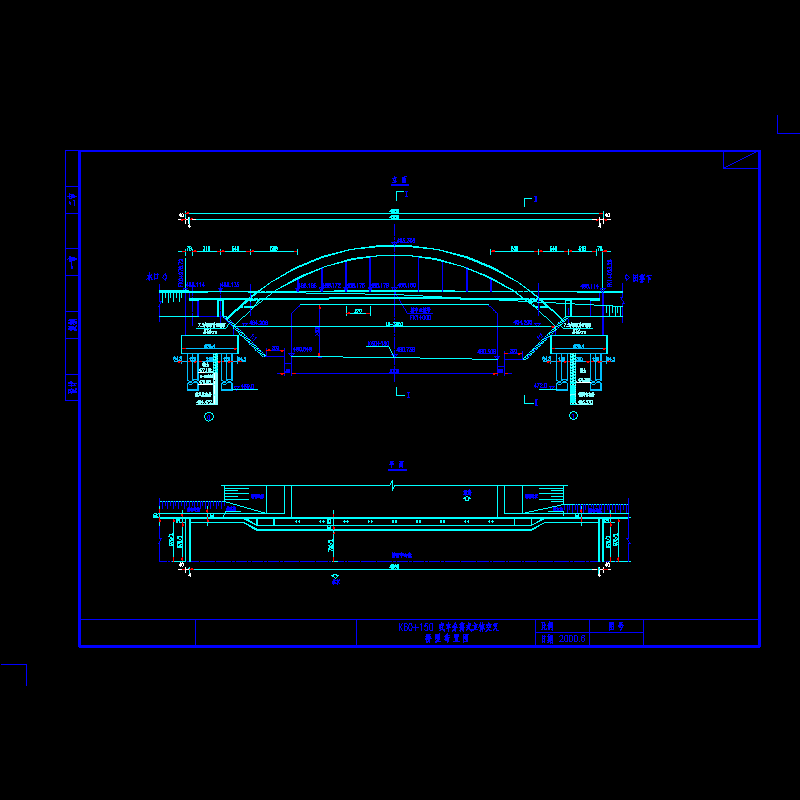

36m中承式悬链线钢筋砼拱桥（36张）

附件详情

技术标准：
1）桥面宽度：净7m=2×0.5m防撞护墙。
2）设计荷载：汽-20级，挂车-100。
3）桥面纵坡：双向0.5%
4）桥面横坡：双向2%
......
1、桥台
桥台采用重力式桥台，嵌岩桩基础，要求嵌入微风化岩层不少于2米。台背回填土必须按照规定分层夯实，压实度不小于90%。
2、拱肋
本桥为中承式等截面悬链线无铰肋拱桥，净跨径L0=36m ,净失跨比为1/4.5，拱肋高1.1m，宽0.8m，拱轴系数m=1.167。拱肋合拢温度为15°C，施工时请在1/4跨附近设置施工缝，其长度为50cm～100cm，两端面须垂直于拱肋轴线，且凿毛。
3、吊杆
吊杆采用直径D=32mm的精轧螺纹钢，YGM锚头，精轧螺纹钢设计强度σs=750Mpa。

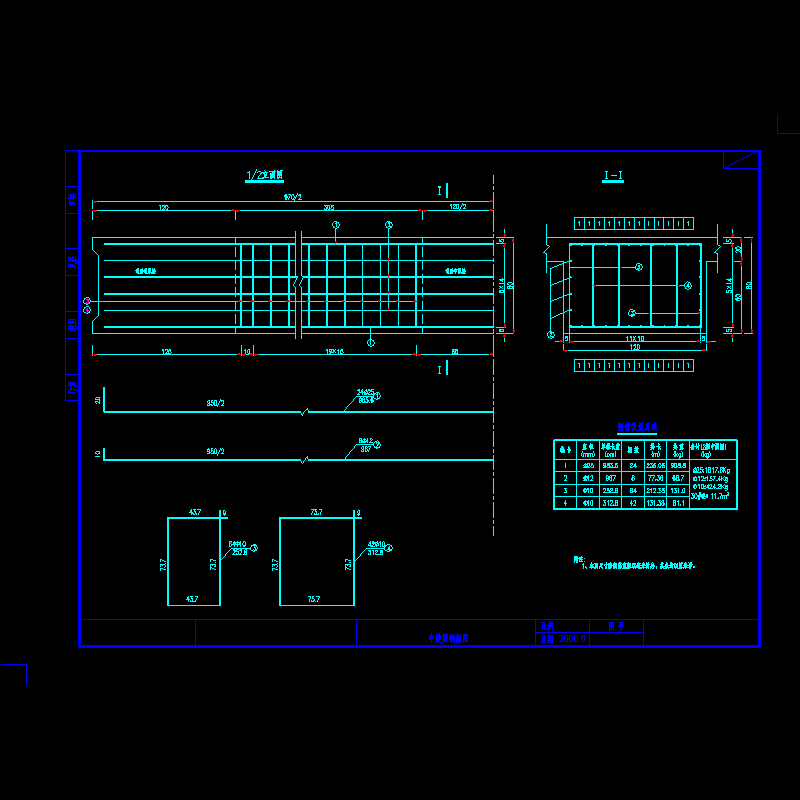

4、行车道系
边跨宽为9.7m的实心板，吊杆之间为跨径2.7m的连续板。整个行车道系纵向连续。
......
共36张。
