箱形变截面悬链线肋拱拱桥CAD施工图纸25张

  • 位置:湖北
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:25m
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 桥位平面图
  • 直线曲线及转角一览表
  • 全桥主要工程数量表
  • 桥型布置图
  • 拱肋一般构造图
  • 拱肋坐标图
  • 拱肋钢筋图2
  • 1号、2号、3号、4号、5号横隔板及加强横梁钢筋图
  • 主拱圈施工加载程序示意图
  • 行车道板钢筋图
  • 门式刚架钢筋图2
  • 0号台,1号墩一般构造图
  • 5号台,4号墩一般构造图
  • 2号墩一般构造图
  • 3号墩一般构造图
  • 拱座钢筋图
  • 桥面铺装连续缝构造图
  • 伸缩缝构造图
  • 人行道及泄水管构造图
  • 栏杆布置图

附件详情

桥梁全长90.04米。设计荷载:汽-20,挂-100,人群3KN/m2。桥面净空:净-7 2x0.75m。主孔为L =50m,f /L =1/5,m=1.988箱形变截面悬链线肋拱。3号墩,4号墩,5号台位于缓和曲线上.桥梁曲线布置原则:a.行车道板弦线布置,桥面系曲线布置。b.墩台平行布置。c.正板 行车道板为正板。d.正墩 3号墩,4号墩为正墩。斜台,5号台为斜台。曲线上板缝成锯齿形,5号台板缝锯齿深度2.2cm。0号台,5号台右侧设锥体护坡。左侧为挖方,其开挖边坡,排水边沟均与桥头路堑断面顺接。0号桥台台前设开挖平台。
混凝土C20、C25、C30、15号片石混凝土。钢筋I级、II级。A3钢板φ4、10、12。120X140X21板式橡胶支座。铸造铁泄水管。7.5号浆砌片石,砂砾垫层。
……
共计25张,设计于2004年

拱肋钢筋图

门式刚架钢筋图

人行道及泄水管构造图

拱座钢筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

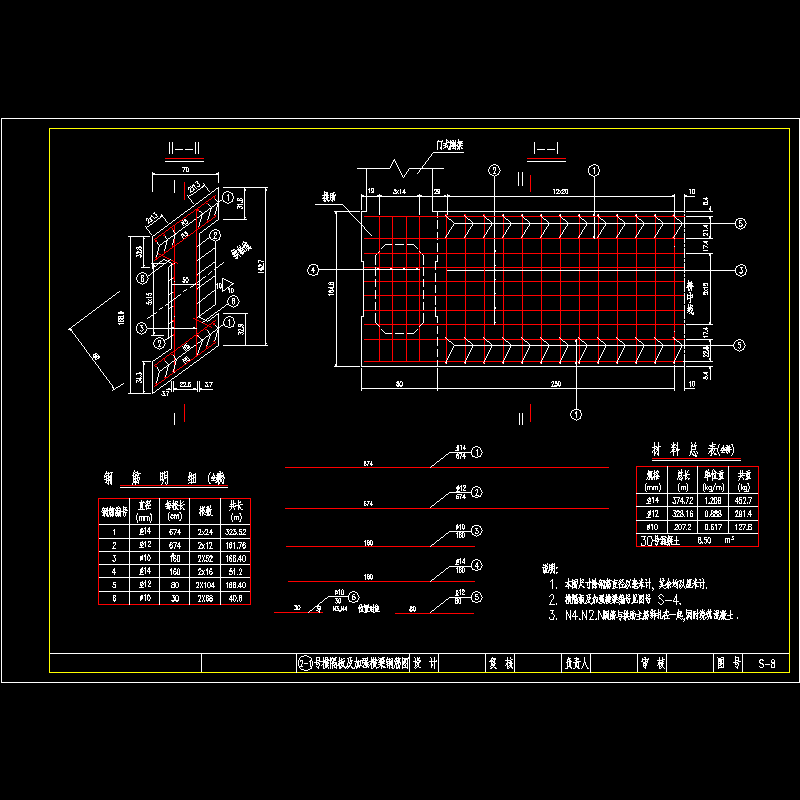

  • s-08  2-1号横隔板及加强横梁钢筋图.dwg
    s-08 2-1号横隔板及加强横梁钢筋图.dwg

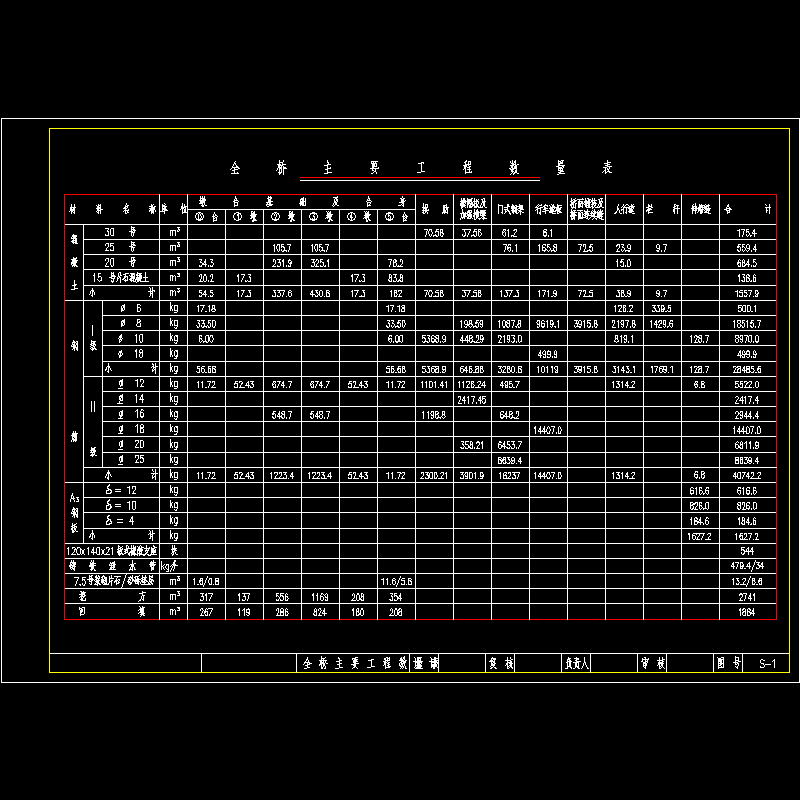

  • s-01全桥主要工程数量表.dwg
    s-01全桥主要工程数量表.dwg

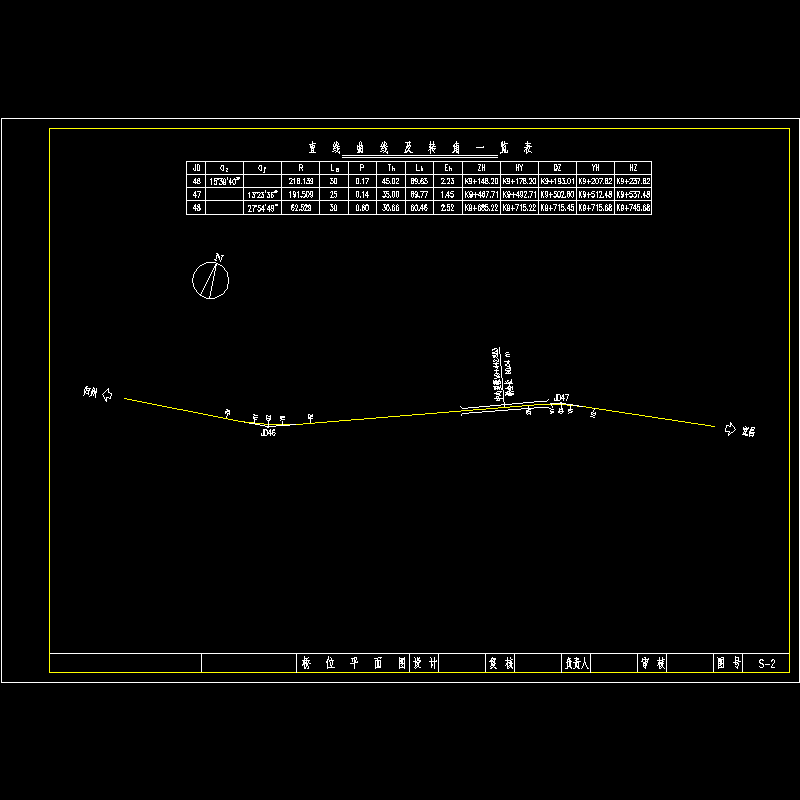

  • s-02桥位平面图.dwg
    s-02桥位平面图.dwg

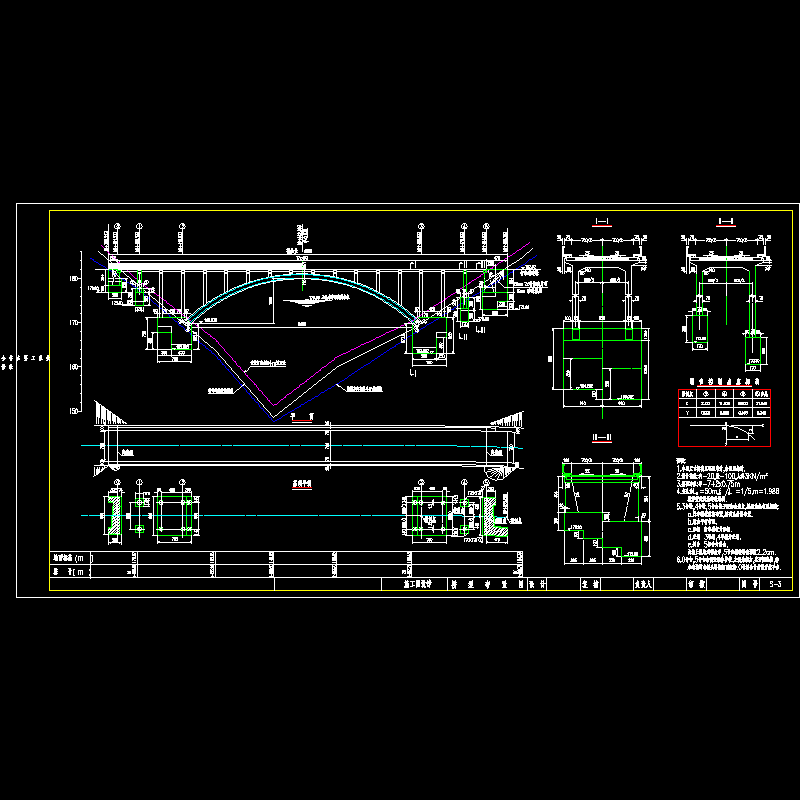

  • s-03桥型布置图.dwg
    s-03桥型布置图.dwg

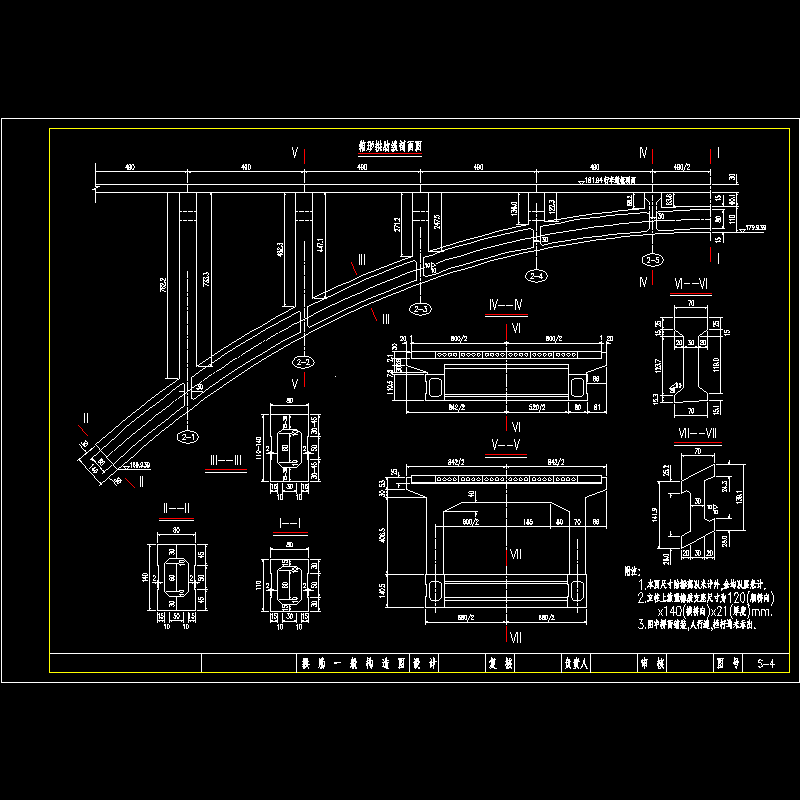

  • s-04拱肋一般构造图.dwg
    s-04拱肋一般构造图.dwg
  • s-05拱肋坐标图.dwg
    s-05拱肋坐标图.dwg
  • s-06拱肋钢筋图1.dwg
    s-06拱肋钢筋图1.dwg
  • s-07拱肋钢筋图2.dwg
    s-07拱肋钢筋图2.dwg
以上是部分截图,请下载附件后查看完整高清内容
