130m等截面悬链线混凝土箱型拱桥CAD施工大样图（78张）.dwg

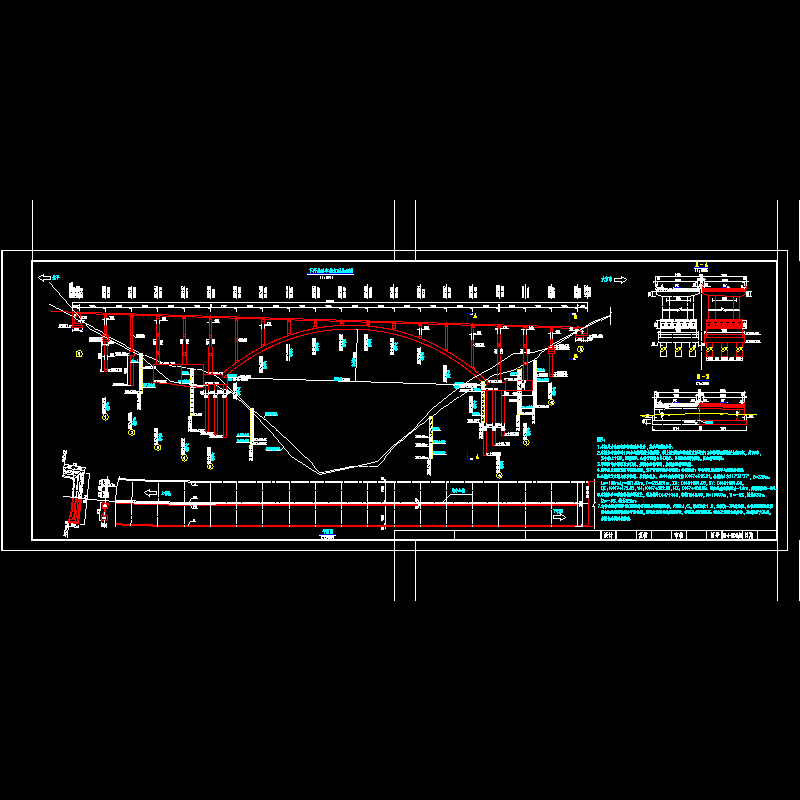

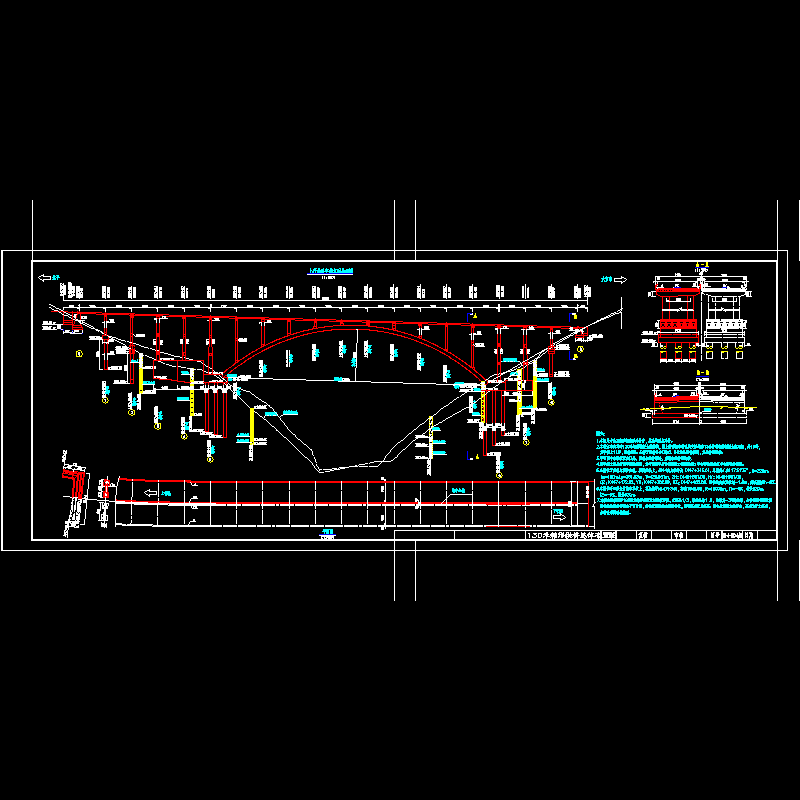

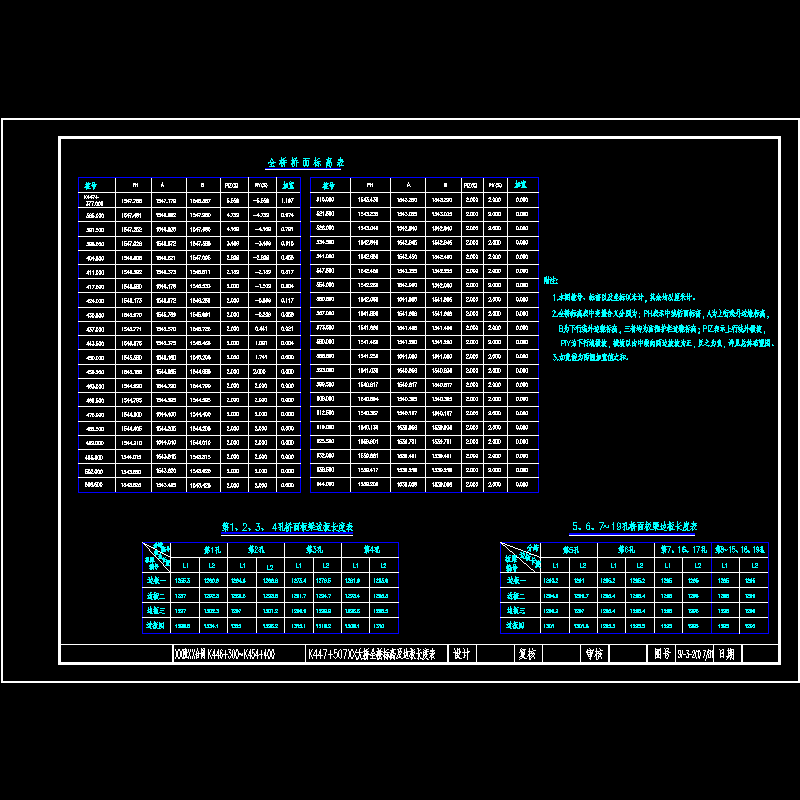

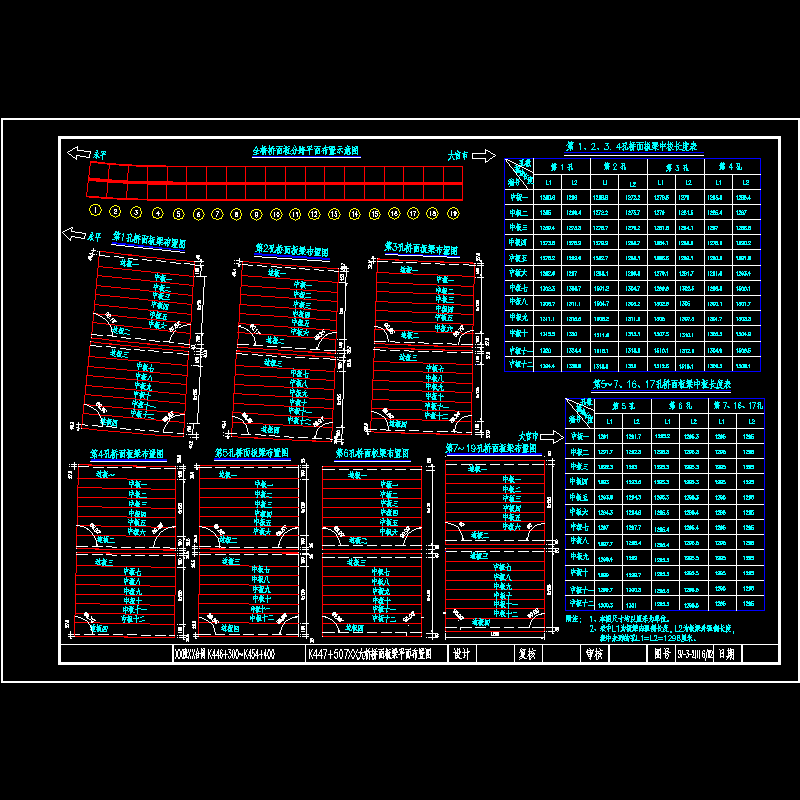

附件详情 设计荷载：汽车—超20 级、挂车—120。 　　桥面宽度：2×（净10 2×0.5 米防撞护墙）。 　　本桥上行线均是主拱净跨为130 米的钢筋混凝土箱形拱桥，主拱圈为正拱斜置，两起拱线高差为3.9 米，拱上立柱间及引孔为平均跨径为13 米的钢筋混凝土空心板。分别在各桥台处及5#、6# 墩处设CD－60 型伸缩缝，其余各墩顶设桥面连续，主拱圈内力计算按最后形成的主拱圈全截面一次计算，温度变化按拱圈合拢温度升20℃降22℃（包括砼收缩）计算。主拱圈根据吊装施工和构造上的要求配筋。一幅主拱圈由6 片拱箱组成。拱轴系数为：1.9，矢跨比为1/5，拱顶预拱度0.20m ，其他位置抬高值按降半级拱轴系 　　数法进行分配。 　　…… 　　该资料包含： 　　设计说明书、全桥主要工程数量表 SV-2(1) 2/82 　　（上、下行线）大桥桥位平面图 　　（上行线）大桥1-130 米箱形拱桥总体布置图 　　（下行线）大桥1-130 米箱形拱桥总体布置图 　　大桥桥面板梁平面布置图、大桥全桥标高及边板长度表 　　大桥全桥坐标及墩柱放样坐标表、大桥主拱坐标及拱肋分段图 　　大桥拱箱构造及组装图、大桥拱圈预制腹板划分图 　　大桥拱圈预制腹板钢筋构造图、大桥拱圈边腹板钢筋构造图 　　大桥边箱顶底板钢筋构造图、大桥中箱顶底板钢筋构造图 　　大桥拱圈横隔板钢筋构造图、大桥拱箱顶板现浇层钢筋构造图 　　大桥拱箱端接头一般构造图、大桥拱箱中接头一般构造图 　　大桥拱圈边箱端接头钢筋构造图、大桥拱圈中箱端接头钢筋构造图 　　大桥拱箱端接头钢筋数量表、大桥拱圈边箱及中箱中接头钢筋构造图 　　大桥拱箱中接头钢筋数量表、大桥拱箱组装接头钢筋构造图 　　大桥拱圈箱间接头横向连接钢筋构造图、大桥拱箱吊扣位置示意图 　　大桥拱上立柱标高及构造图、大桥拱箱垫墙钢筋构造图 　　大桥拱上立柱、系梁钢筋构造图及材料数量表 　　大桥1-3 号墩盖梁一般构造图、大桥4 号墩盖梁一般构造图 　　大桥5 号墩盖梁一般构造图、大桥1-5 号墩盖梁钢筋构造图 　　大桥1-10 号拱上立柱及6-8号墩盖梁一般构造图 　　大桥1-10 号拱上立柱盖梁及6-8 号墩盖梁钢筋构造图 　　大桥主桥上部施工加载程序图、大桥桥面板梁中板一般构造图 　　大桥第1-19孔桥面板梁边板一般构造图、大桥桥面板梁中板钢筋大样图 　　大桥桥面板梁悬臂宽度图、大桥桥面板梁中板钢筋构造图 　　大桥第1-5 孔桥面板梁边板钢筋构造图及大样图 　　大桥第6-19 孔桥面板梁边板钢筋构造图及大样图 　　大桥防撞护墙结构设计通用图、大桥防撞护墙工程数量表 　　大桥支座布置及桥面铺装构造图、大桥桥面连续构造图 　　大桥桥面连续数量及桥面铺装数量表、大桥泄水管构造通用图 　　大桥桥面伸缩缝通用图CD-60型、大桥1-8 号墩柱构造图 　　大桥1、2、8 号墩柱钢筋构造图及材料数量表 　　大桥3-7 号墩柱钢筋构造图、大桥3-7 号墩柱材料数量表 　　大桥永平岸主拱台一般构造图、大桥大官岸主拱台一般构造图 　　大桥主拱台开挖示意图、大桥桥墩承台钢筋构造图 　　大桥永平岸上行线主拱台承台钢筋构造图 　　大桥永平岸下行线主拱台承台钢筋构造图 　　大桥大官岸主拱台承台钢筋构造图、大桥主拱承台预埋件布置图 　　大桥1-2 号墩桩基钢筋图、大桥8 号墩桩基钢筋图 　　大桥永平岸拱台桩基钢筋图、大桥大官岸拱台墩桩基钢筋图 　　大桥0 号桥台构造图、大桥9 号桥台构造图 　　大桥桥台台帽一般构造图、大桥桥台台帽钢筋构造图 　　大桥桥台搭板及枕梁钢筋构造通用图、大桥桥台搭板枕梁材料数量表 　　…… 　　共计78张 边箱顶底板钢筋构造图 大桥1-10号拱上立柱6-8号墩盖梁钢筋构造图 大桥4号墩盖梁一般构造图 大桥边箱端接头钢筋构造图 大桥第6-19孔桥面板梁边板一般构造图 大桥拱上立柱标高及构造图 大桥拱箱垫墙钢筋构造图 大桥桥墩承台钢筋构造图 大桥主桥上部施工加载程序图 拱箱构造及组装图 桥台台帽钢筋构造图 拱箱中接头一般构造图 大桥3-7号桥墩钢筋构造图
